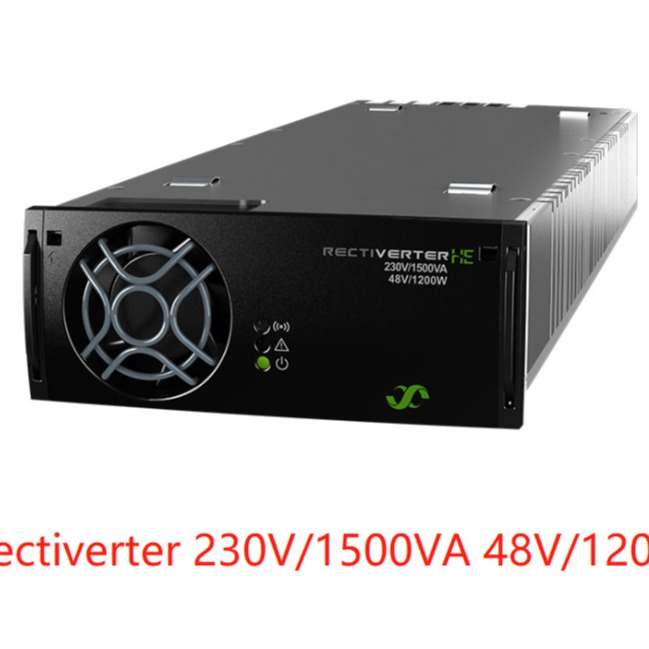

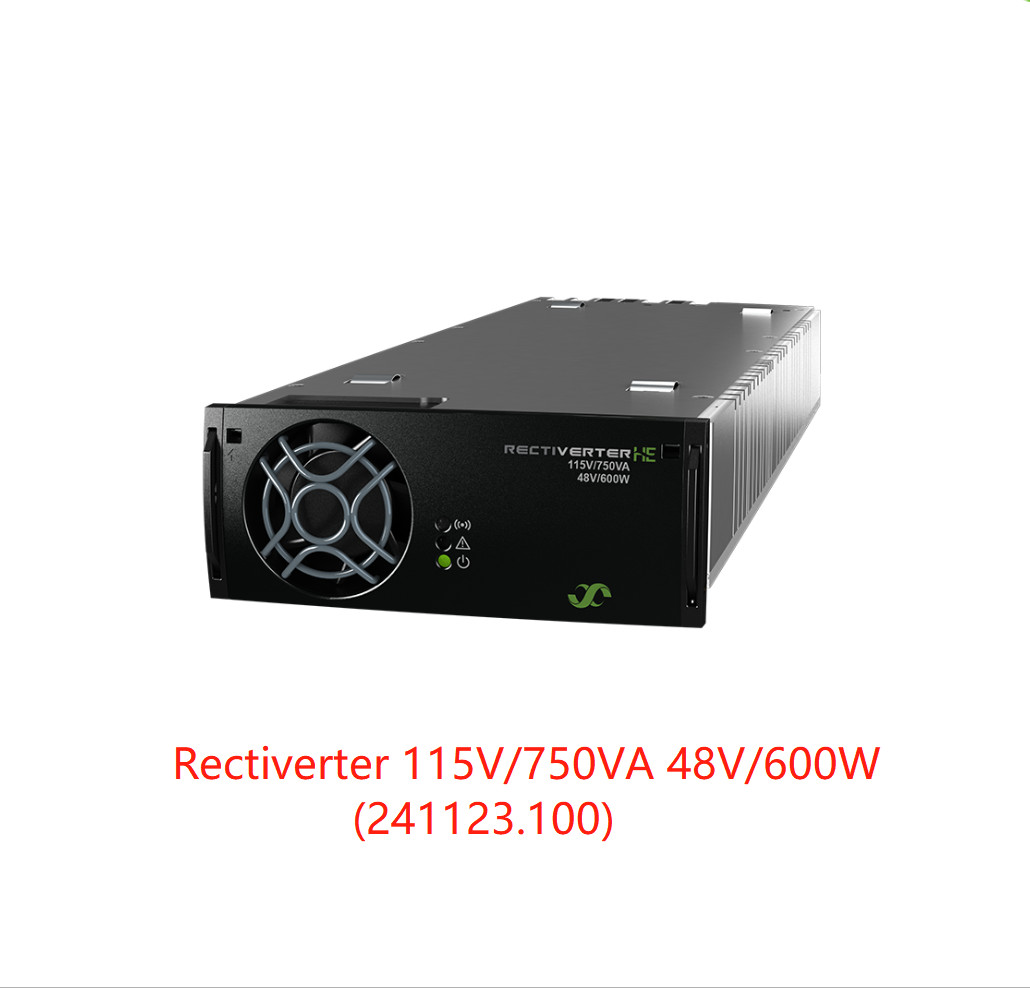

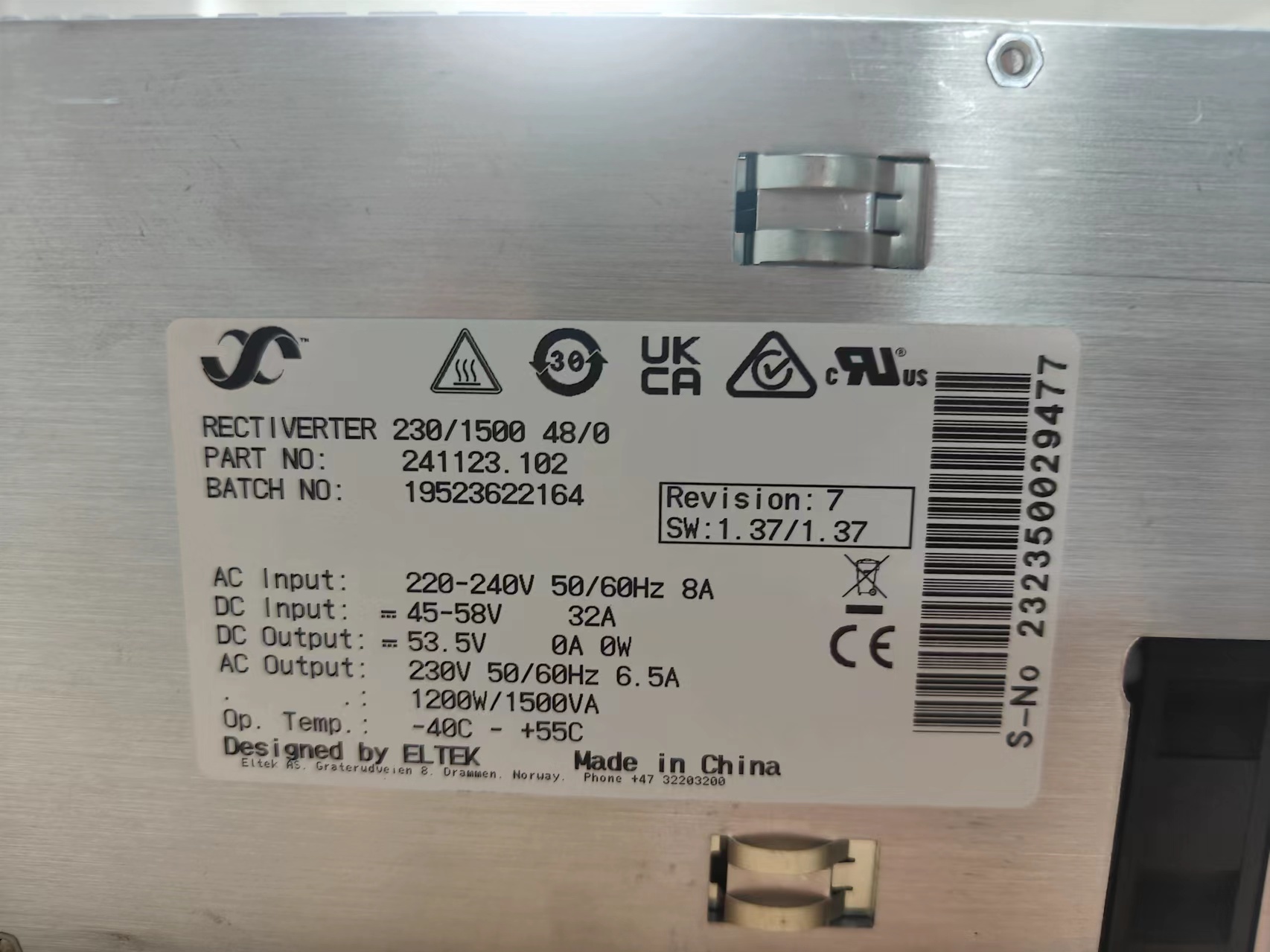

মডেল / অর্ডারিং তথ্য 230/1500 230/1500 230/1500 115/750 115/750 115/750
48/1200 48/150 48/0 48/600 48/75 48/0
|

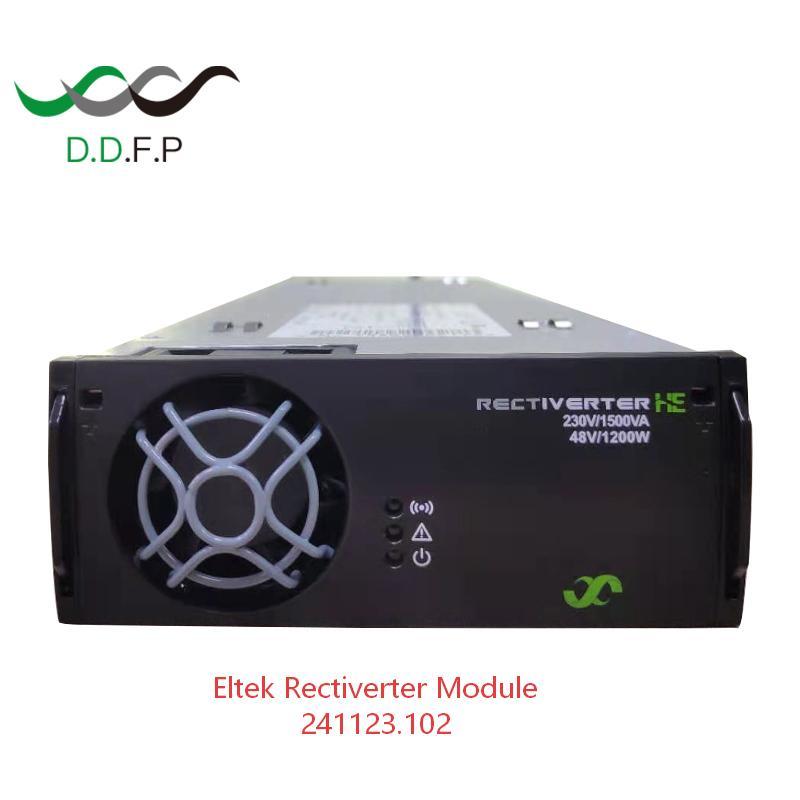

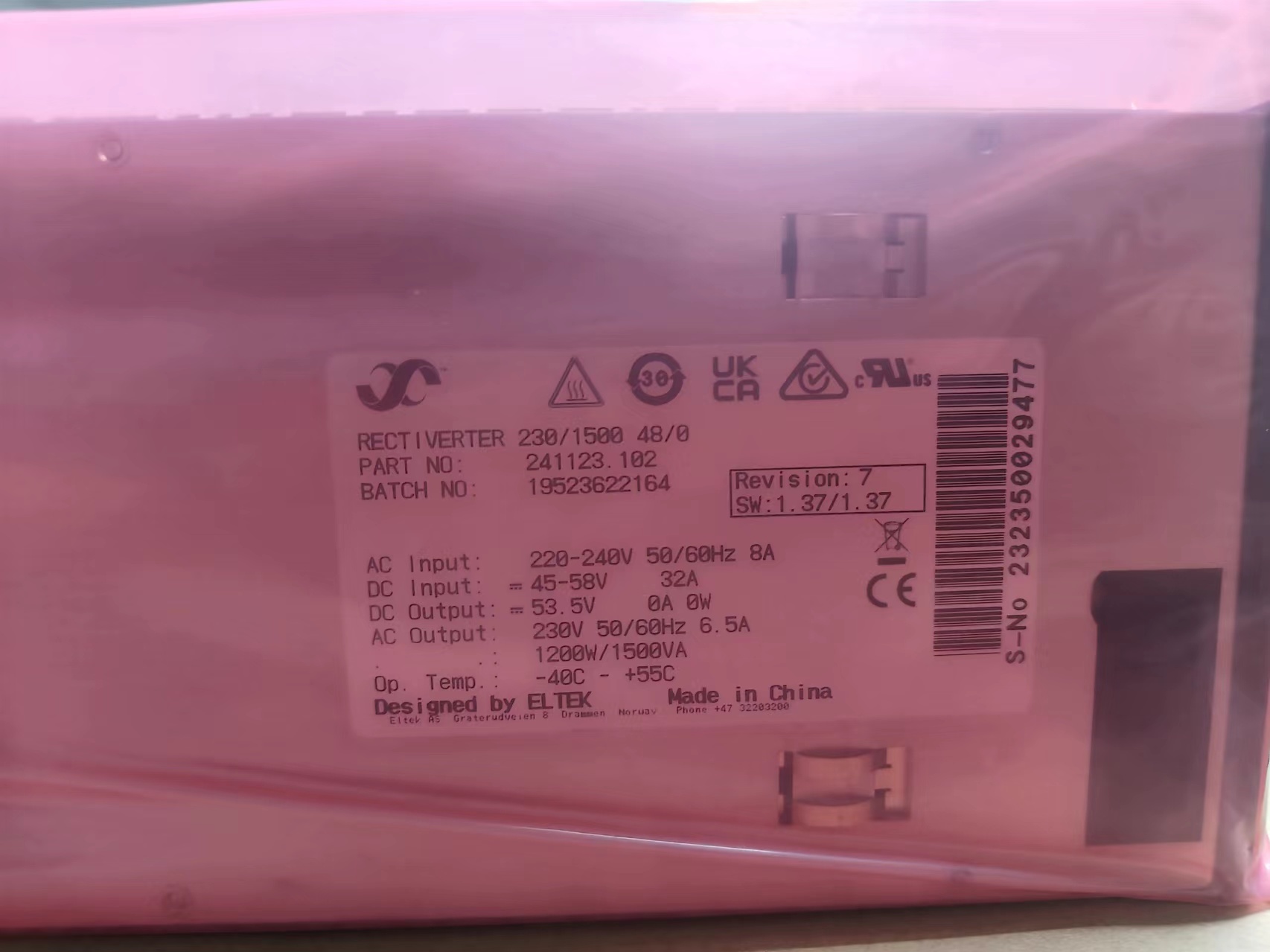

| অংশ সংখ্যা 241123.100 241123.101 241123.102 241123.100L 241123.101L 241123.102L |
| এসি আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (অ্যাডজাস্টেবল রেঞ্জ) 230 Vএসি/ 200 - 240 ভিএসি115 ভিএসি/ 100 - 127 ভিএসি |
| ফ্রিকোয়েন্সি (ডিফল্ট ইনভার্টার মোড) 50 Hz (অভিযোজিত) 60 Hz (অভিযোজিত) |
| ফ্রিকোয়েন্সি (সেট-সক্ষম ইনভার্টার মোড) 50Hz, 60Hz বা সর্বশেষ সিঙ্ক করা 50/60Hz (অভিযোজিত), 94-106Hz৫), 74-76Hz৫) |
| পাওয়ার সর্বোচ্চ (একটানা / ওভারলোড (<15s)) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| 10 থেকে 100% লোড থেকে সক্রিয় শক্তির ±5% লোড শেয়ারিং |
| বর্তমান সর্বাধিক (একটানা / ওভারলোড (<15s)) 6.5 Aআরএমএস/ 8.7 এআরএমএস |
| বর্তমান (সর্বোচ্চ) দ্রুত ট্রিপ (20ms) 32 A (6 x নামমাত্র) |
| প্রতিরোধী লোডে THD < 1.5 % |
| এল, হট প্লাগেবল, ভ্যারিস্টরে সুরক্ষা ফিউজ |
| ডিসি আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (অ্যাডজাস্টেবল রেঞ্জ) 53.5 Vডিসি/ 43 - 58 ভিডিসি |
| পাওয়ার (সর্বোচ্চ @ নামমাত্র ইনপুট) 1200 ওয়াট1)150 ওয়াট 0 ওয়াট2)600 W1)75 W 0 W2) |
| বর্তমান (সর্বোচ্চ @Vআউট≤ 48 ভিডিসি) 25 ক1)3.13 ক -2)12.5 ক1)1.56 ক -2) |
| কারেন্ট শেয়ারিং (10 - 100% লোড) 10 থেকে 100% লোড পর্যন্ত সর্বাধিক বর্তমানের ±5% |
| স্ট্যাটিক ভোল্টেজ নিয়ন্ত্রণ (10 - 100% লোড) ±0.5% |
| ডায়নামিক ভোল্টেজ রেগুলেশন ±5.0% 10-90% বা 90-10% লোড ভ্যারিয়েশন, রেগুলেশন টাইম <50ms |
| লহর < 200 mVপিপি, 30 MHz ব্যান্ডউইথ |
| সুরক্ষা শর্ট সার্কিট প্রুফ, ওভার ভোল্টেজ শাটডাউন, রিভার্সড পোলারিটি, রিভার্সড পোলারিটি এবং ফিউজ |
| তথ্য অন্তর্ভুক্তী |
| এসি মেইন ইনপুট ভোল্টেজ (পরিসীমা / এলভি সংযোগ বিচ্ছিন্ন) 185 - 275 ভিএসি/ 170 ভিএসি95 - 140 ভিএসি/ 85 ভিএসি |
| এসি কারেন্ট (সর্বোচ্চ) 11.5 এআরএমএস9.1 কআরএমএস ৩)8.2 কআরএমএস ৩)11.3 কআরএমএস10.1 কআরএমএস ৩)9.2 কআরএমএস ৩) |
| ফ্রিকোয়েন্সি (ডিফল্ট: সিঙ্ক রেঞ্জ) 47-53 এবং 57-63 Hz 47-53 এবং 57-63 Hz |
| ফ্রিকোয়েন্সি (সেট-সক্ষম: সিঙ্ক রেঞ্জ) 47-53 Hz, 57-63 Hz বা উভয় (অভিযোজিত) |
| পাওয়ার ফ্যাক্টর / THD > 0.985 50% লোড বা তার বেশি / <3.5% |
| এল এবং এন এ এসি ইনপুট সুরক্ষা ফিউজ, হট প্লাগেবল, ভ্যারিস্টর |
| ডিসি ভোল্টেজ নামমাত্র / বর্ধিত পরিসীমা4)45 - 58 ভিডিসি/ 40 - 45 ভিডিসি |
| ডিসি কারেন্ট (সর্বোচ্চ) 32 A / 45A ওভারলোডের সময় (15s) 16 A / 22.5A ওভারলোডের সময় (15s) |
| অন্যান্য স্পেসিফিকেশন |
| দক্ষতা >96% (মেইন মোড), >94% (ইনভার্টার মোড) >92% (মেইন মোড), >91% (ইনভার্টার মোড) |
| বিচ্ছিন্নতা 3.6 কেভিডিসি- এসিবন্দরPE থেকে, 3 kVএসি- এসিবন্দরডিসির কাছেবন্দর/CAN, 710 Vডিসি- ডিসিবন্দরPE থেকে, 60 Vডিসি- ডিসিবন্দরকরতে পারেন |
| অ্যালার্ম: লাল এলইডি লো এবং হাই মেইন ইনপুট ভোল্টেজ শাটডাউন, উচ্চ এবং নিম্ন তাপমাত্রা শাটডাউন, রেক্টিভার্টার ব্যর্থতা, অ্যালার্ম রিলে [কোনও সর্বোচ্চ 75 ভিডিসি/ 100 mA] আউটপুটে ওভারভোল্টেজ শাটডাউন, ফ্যান ব্যর্থতা, কম আউটপুট ভোল্টেজ অ্যালার্ম, ক্যান বাস ব্যর্থতা, সিঙ্ক বাস (এসি আউটপুটবাDC আউটপুট অ্যালার্ম) হারিয়ে গেছে এবং সিঙ্ক ব্যর্থ হয়েছে |
| সতর্কতা: হলুদ এলইডি রেক্টিভার্টার পাওয়ার ডি-রেট মোডে বা ডিসি বা এসি পোর্টে পাওয়ার বা কারেন্ট লিমিট মোডে, রিমোট আউটপুট কারেন্ট লিমিট অ্যাক্টিভেটেড, কন্ট্রোলারের সাথে ক্যান যোগাযোগের ক্ষতি |
| সাধারণ অপারেশন: সবুজ এলইডি এসি আউটপুট এবং/অথবা ডিসি আউটপুট চালু এবং ঠিক আছে |
| MTBF (Telcordia SR-332 Iss.I পদ্ধতি III (a)) 260 000 ঘন্টা (@ Tambient : 25 °C) |
| অপারেটিং তাপমাত্রা -40 থেকে +75 ডিগ্রি সেলসিয়াস (-40 থেকে +167 ডিগ্রি ফারেনহাইট), আর্দ্রতা 5 - 95% আরএইচ নন-কন্ডেন্সিং |
| 55°C (131°F) উপরে তাপমাত্রা ডি-রেটিং 1200W থেকে 480W @ 75°C (167°F), প্রত্যেকের জন্য, AC এবং DC, আউটপুট (মোট শক্তি 2000W থেকে 800W) |
| স্টোরেজ তাপমাত্রা -40 থেকে +85°C (-40 থেকে +185°F), আর্দ্রতা 0 - 99% RH নন-কন্ডেন্সিং |
| মাত্রা [WxHxD] / ওজন 109 x 41.5 x 327 মিমি (4.25 x 1.69 x 13”) / 1.95 কেজি (4.3 পাউন্ড) |
| ডিজাইন স্ট্যান্ডার্ড |
| বৈদ্যুতিক নিরাপত্তা EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, C2814, C2013 2 নং 107.3-14 |
|
EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011, - 6-4:2019, IEC 61000-6-5:2015
EMC EN 62040-2:2006, EN50121-4:2016+A1:2019, -5:2017+A1:2019 ETSI EN 300 386 V.2.1.1, FCC CFR 47 পার্ট 15
|
|
EU 2015/863 (RoHS) এবং 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (ক্লাস 1.2) এবং 2-2 (ক্লাস 2.3)
IEC 62040-5-3:2016 ধারা 4.2 অনুযায়ী পরিবেশের স্বাভাবিক অপারেটিং শর্ত।আইইসি 62040-5-3:2016 ধারা 4.3 অনুযায়ী অন্যান্য অপারেটিং শর্ত, অবশ্যই পরামর্শ দেওয়া উচিত
|
|
1) এসি লোড অগ্রাধিকার আছে.সর্বোচ্চউপলব্ধডিসি আউটপুট পাওয়ার এবং কারেন্ট নির্ভর করে 3) যদি ডিসি পোর্ট 43V এর নীচে ভোল্টেজ টানতে ওভারলোড হয় তবে ইনপুট কারেন্ট এই স্তরের উপরে বাড়তে পারে।তাত্ক্ষণিক এসি লোড এবং এসি ইনপুট ভোল্টেজ;অর্থাৎ পূর্ণ এসি পাওয়ারে সর্বোচ্চ 800W/16.6A এবং নামমাত্র 4) হ্রাসকৃত কর্মক্ষমতা - কোন ওভার লোড সমর্থন নেই এবং 200 - 240 VAC আউটপুট THD বৃদ্ধি পাবে এবং 230V এর জন্য ইনপুটএসি.সর্বোচ্চ আউটপুট পাওয়ার ডি-রেট (230 VAC @ 40 VDC এর জন্য 970W পর্যন্ত)
2) ডিসি পোর্টকে অবশ্যই একটি দ্বি-দিকনির্দেশক পোর্ট হিসাবে বিবেচনা করা উচিত;মেইন চালিত হলে ভোল্টেজ উপস্থিত হবে 5) পণ্য প্রকাশের পর থেকে বাস্তবায়িত হয়েছে, অনুগ্রহ করে প্রয়োজনীয় HW/FW সংশোধনের জন্য বিক্রয় সহায়তার সাথে চেক করুন
|
