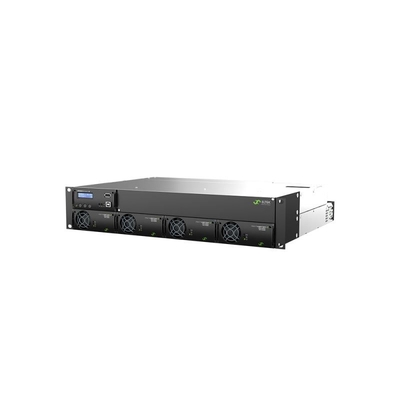

AC DC Rectiverter 2U পাওয়ার কোর 6kVA AC 4.8KW DC স্মার্টপ্যাক R কন্ট্রোলার (পার্ট নং:CTOR0402.1xxx)
রেক্টিভার্টার 2U পাওয়ার কোর AC এবং DC উভয় ফিডকে একটি 2U কমপ্যাক্ট ইউনিটে একত্রিত করে।এটি 230Vac বা 115Vac লোডের জন্য এসি ব্যাকআপ পাওয়ার প্রদান করে;এবং ডিসি লোড এবং ব্যাটারি চার্জিংয়ের জন্য 48Vdc পাওয়ার।
AC এবং DC উভয়ের জন্য মোট আউটপুট পাওয়ার মোট 8KW এর মধ্যে সীমাবদ্ধ, AC এবং DC আউটপুট সীমা সংযুক্ত লোড অনুসারে সেট করা যেতে পারে, যেখানে AC লোডের সীমা 6kVA এবং DC লোডের জন্য সর্বাধিক 4KW বা 8KW-এর জন্য সেট করা হয়েছে। .
অ্যাপ্লিকেশন:
টেলিকম-মোবাইল/ওয়্যারলেস
· LTE/4G/WiMAX
· বিতরণ করা অ্যান্টেনা সিস্টেম
· ব্রডব্যান্ড
· রেডিও বেস স্টেশন/সেল সাইট
পাওয়ার ইউটিলিটিস
· কম এবং উচ্চ ভোল্টেজ সুইচগিয়ার
· ট্রান্সফরমার এবং সাব স্টেশন
· নিয়ন্ত্রণ ও সুরক্ষা
· SCADA সিস্টেম
রেলওয়ে এবং মেট্রো অবকাঠামো
· নিয়ন্ত্রণ ও সুরক্ষা
· সংকেত
মুখ্য সুবিধা :
l কমপ্যাক্ট ডিজাইন এবং সহজ ইনস্টলেশন
l একক ফেজ 230 বা 115VAC ইনপুট এবং আউটপুট
l 48Vdc ইনপুট এবং আউটপুট
l পর্যন্ত 4টি রেক্টিভার্টার মডিউল
l 8KW মোট AC+DC আউটপুট
l সর্বোচ্চ 6kVA এসি আউটপুট
l সর্বোচ্চ 4KW/ 8KW DC আউটপুট
l 1 বা 2 মেরু এসি বিতরণ বিকল্প
l 1 মেরু ডিসি বিতরণ বিকল্প
l বিল্ট ইন ট্রান্সফার প্রযুক্তি
প্রযুক্তিগত তথ্য:
| |
| মডেল |
8 কিলোওয়াট, 230 ভিএসি |
4 কিলোওয়াট, 115 ভিএসি |
| পণ্য পরিবার |
CTOR0402.1xxx |
CTOR0402.1xxx |
| এসি আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (সামঞ্জস্যযোগ্য পরিসীমা)1) |
230 VAC / 200-240 VAC |
115 VAC / 100-127 VAC |
| ফ্রিকোয়েন্সি (ইনভার্টার মোড - ডিফল্ট) |
50 Hz (অভিযোজিত) |
60 Hz (অভিযোজিত) |
| ফ্রিকোয়েন্সি (ইনভার্টার মোড – সেটেবল) |
50 Hz, 60 Hz বা সর্বশেষ সিঙ্ক করা 50 / 60 Hz (অভিযোজিত) |
| পাওয়ার সর্বোচ্চ (একটানা / ওভারলোড <15 সেকেন্ড) |
4800 W (6000 VA) / 8000 VA |
2400 W (3000 VA) / 4000 VA |
| বর্তমান সর্বাধিক (একটানা / ওভারলোড <15 সেকেন্ড) |
26 ARMS / 34,8 ARMS |
| বর্তমান (সর্বোচ্চ) দ্রুত ট্রিপ (20ms) |
128 A (6 x নামমাত্র) |
| ধরে রাখুন (ভোল্টেজ ডিপস) (ব্যাটারিতে স্যুইচ করার আগে) |
5 মি.সে |
5 মি.সে |
| THD |
< 1,5 % প্রতিরোধী লোডে |
| সুরক্ষা |
এল, হট প্লাগেবল, ভ্যারিস্টরে ফিউজ |
| ডিসি আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (সামঞ্জস্যযোগ্য পরিসীমা) |
53,5 ভিডিসি / 43-58 ভিডিসি |
| শক্তি (সর্বোচ্চ @ নামমাত্র ইনপুট) |
4800 ওয়াট2) |
2400 W2) |
| বর্তমান (সর্বোচ্চ @VOUT ≤ 108 VDC) |
100 ক2) |
50 ক2) |
| বর্তমান শেয়ারিং (10 - 100% লোড) |
10 থেকে 100 % লোড পর্যন্ত সর্বাধিক কারেন্টের ±5% |
| সুরক্ষা |
শর্ট সার্কিট প্রুফ, ওভার ভোল্টেজ শাটডাউন, রিভার্সড পোলারিটি এবং ফিউজ |
| তথ্য অন্তর্ভুক্তী |
| এসি মেইন ইনপুট ভোল্টেজ (পরিসীমা / এলভি সংযোগ বিচ্ছিন্ন) |
185-275 VAC / 170 VAC |
95-140 VAC / 85 VAC |
| এসি কারেন্ট (সর্বোচ্চ - মডিউল প্রকারের উপর নির্ভর করে) |
32,8-46 ARMS 3) |
36,8-45,2 ARMS 3) |
| ফ্রিকোয়েন্সি (ডিফল্ট: সিঙ্ক পরিসীমা) |
47-53 এবং 57-63 Hz |
57-63 এবং 47-53 Hz |
| ফ্রিকোয়েন্সি (সেটযোগ্য: সিঙ্ক পরিসীমা) |
47-53 Hz, 57-63 Hz বা উভয় (অভিযোজিত) |
| পাওয়ার ফ্যাক্টর / THD |
> 0,99 70% লোড বা তার বেশি / <3,5 % |
| ডিসি ভোল্টেজ নামমাত্র / বর্ধিত পরিসীমা4) |
45-58 ভিডিসি / 40-45 ভিডিসি |
| ডিসি কারেন্ট (সর্বোচ্চ) |
ওভারলোডের সময় 128 A / 180 A (15 সেকেন্ড) |
ওভারলোডের সময় 64 এ / 90 এ (15 সেকেন্ড) |
| ইনপুট বৈশিষ্ট্য |
এল এবং এন, হট প্লাগেবল, ভ্যারিস্টরে ফিউজ
এসি ইনপুট পৃথক স্ক্রু টার্মিনাল 4 মিমি2L, N এবং PE এর জন্য (4x একক ফেজ)
|
| বিকল্প |
| নিয়ন্ত্রণ ইউনিট |
স্মার্টপ্যাক আর |
| অ্যালার্ম সংযোগ |
এক্সটেনশন অ্যালার্ম কার্ড (6x ডিজিটাল ইনপুট এবং 6x রিলে) |
| ব্যাটারি বিতরণ |
সর্বোচ্চ2x 100 A বা 1x 150 A |
| এলভিবিডি |
150A (ঐচ্ছিক) |
| এসি বিতরণ |
সর্বোচ্চ3x 16 A (1 পোল) বা 1x 16 A (2 পোল) MCBs |
| ডিসি বিতরণ |
সর্বোচ্চ3x 60 A (1 পোল) MCBs |
| অন্যান্য স্পেসিফিকেশন |
| দক্ষতা |
> 96% (মেন মোড), > 94% (ইনভার্টার মোড) |
> 92% (মেন মোড), > 91% (ইনভার্টার মোড) |
| অপারেটিং তাপমাত্রা |
-40 থেকে +55 °সে (-40 থেকে +131 °ফা), আর্দ্রতা 5-95% RH নন-কন্ডেন্সিং |
| সংগ্রহস্থল তাপমাত্রা |
-40 থেকে +85 °C (-40 থেকে +185 °ফা), আর্দ্রতা 0-99% RH নন-কন্ডেন্সিং |
| মাত্রা [W x D x H] |
483 x 386 x 97 মিমি (19 x 15,2 x 3,8 ইঞ্চি) |
|
| ওজন |
9,9 কেজি (21,8 পাউন্ড) |
|
| ডিজাইন স্ট্যান্ডার্ড |
| বৈদ্যুতিক নিরাপত্তা |
EN 60950-1, EN 62040-1 UPS নিরাপত্তা |
|
|
ইএমসি
|
ETSI EN 300 386 V2.1.1, FCC CFR 47 পার্ট 15
EN 62040-2
EN 61000-6-1/-2/-3/-4
|
|
|
পরিবেশ
|
ETSI EN 300 019: 2-1 (ক্লাস 1.2), 2-2 (ক্লাস 2.3) এবং 2-3 (ক্লাস 3.2)
IEC 62040-3:2011 ধারা 4.2 অনুযায়ী সাধারণ অপারেটিং শর্ত।IEC 62040-3:2011 ধারা 4.3 অনুযায়ী অন্যান্য অপারেটিং শর্ত, অবশ্যই পরামর্শ দেওয়া উচিত
RoHS 3 (2015/863/EU) এবং WEEE (2008/98/EC) অনুগত
|
