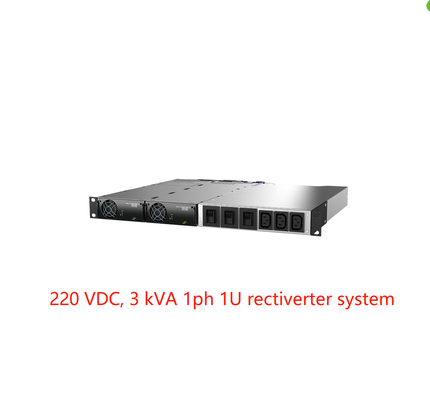

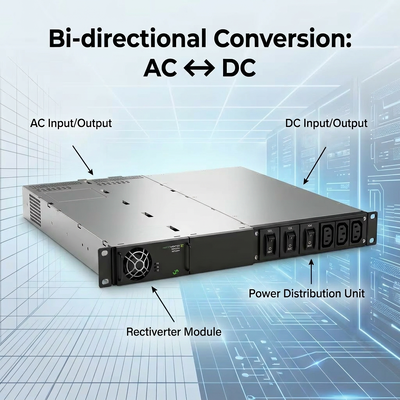

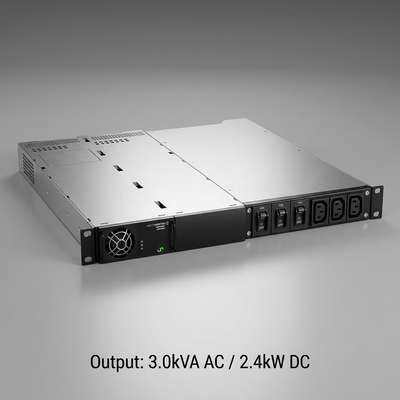

এলটেক রেক্টিভার্টার ইন্টিগ্রেটেড স্ট্যান্ডলোন সিস্টেম 3kVA 1phase 220 VDC (পার্ট নংঃ CTOR0201.003 CTOR0201.006)
অ্যাপ্লিকেশনঃ
রেক্টিভেটর ইন্টিগ্রেটেড স্বতন্ত্র সিস্টেমটি এমন অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে যেখানে
২২০ ভিডিসি ব্যাক-আপের সাথে সমান্তরালভাবে ১,২৩০/১১৫ ভ্যাক ব্যাক-আপ প্রয়োজন।
সিস্টেম একটি Eltek ডিসি সিস্টেমের মধ্যে একীভূত করা যেতে পারে এবং 220Vdc সিস্টেম হিসাবে একই নিয়ামক সংযুক্ত
এটি যেকোনো উপলব্ধ, 220Vdc উৎস সংযুক্ত একটি স্বতন্ত্র সিস্টেম হিসাবে ব্যবহার করা যেতে পারে।
এসি এবং ডিসি উভয় আউটপুটের জন্য মোট আউটপুট শক্তি সর্বাধিক 4kw পর্যন্ত সীমাবদ্ধ, এসি এবং ডিসি আউটপুট সীমা সংযুক্ত লোড অনুযায়ী সেট করা যেতে পারে। যেখানে এসি লোডের সীমাবদ্ধতা সর্বাধিক 3Kva সেট করা হয়।
টেলিকম-মোবাইল/ওয়্যারলেস
এলটিই/4জি/ওয়াইম্যাক্স
l ডিস্ট্রিবিউটেড অ্যান্টেনা সিস্টেম
l ব্রডব্যান্ড
l রেডিও বেস স্টেশন/সেল সাইট
আমি...
রেলওয়ে ও মেট্রো অবকাঠামো
l নিয়ন্ত্রণ ও সুরক্ষা
সিগন্যালিং
জিএসএম-আর
l নিরাপত্তা ব্যবস্থা
আমি...
l বিদ্যুৎ সেবা
l নিয়ন্ত্রণ ও সুরক্ষা
l SCADA সিস্টেম
মূল বৈশিষ্ট্যঃ
কম্প্যাক্ট ডিজাইন এবং সহজ ইনস্টলেশন
একক ফেজ 230 বা 115VAC ইনপুট এবং আউটপুট
l 48Vdc ইনপুট এবং আউটপুট
l সর্বোচ্চ ৪ টি রেক্টিভেটর মডিউল
l 8KW মোট এসি + ডিসি আউটপুট
l সর্বোচ্চ ৬ কেভিএ এসি আউটপুট
l সর্বোচ্চ 4KW/ 8KW DC আউটপুট
l ১ বা ২ পোল এসি বিতরণ বিকল্প
l 1 পোল ডিসি বিতরণ বিকল্প
l ট্রান্সফার প্রযুক্তিতে নির্মিত
টেকনিক্যাল ডেটাঃ
|
| মডেল / অর্ডার সংক্রান্ত তথ্য |
|
৪ কিলোওয়াট, ২৩০ ভোল্ট |
২ কিলোওয়াট, ১১৫ ভোল্ট |
| পার্ট নম্বর |
|
CTOR0201.003 |
CTOR0201.006 |
| এসি আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (নিয়মিত পরিসীমা) 1) |
230 VAC / 200 - 240 VAC |
১১৫ ভিএসি / ১০০-১২৭ ভিএসি |
| ফ্রিকোয়েন্সি (ডিফল্ট ইনভার্টার মোড) |
|
50 হার্জ (অ্যাডাপ্টিভ) |
৬০ হার্জ (অ্যাডাপ্টিভ) |
| ফ্রিকোয়েন্সি (নির্ধারণযোগ্য ইনভার্টার মোড) |
|
50Hz, 60Hz অথবা সর্বশেষ সিঙ্ক করা 50/60Hz (অ্যাডাপ্টিভ) |
| সর্বাধিক শক্তি (অবিচ্ছিন্ন / অতিরিক্ত লোড (<15s) |
2400 W (3000 VA) / 4000 VA |
1200 W (1500VA) / 2000 VA |
| সর্বাধিক বর্তমান (অবিচ্ছিন্ন / ওভারলোড (<15s) |
|
13ARMS / 17,4ARMS |
| বর্তমান (সর্বোচ্চ) দ্রুত যাত্রা (20ms) |
|
৬৪ এ (৬x নামমাত্র) |
| অপেক্ষা করুন (ভোল্টেজ ডিপস) (ব্যাটারিতে স্যুইচ করার আগে) |
|
৫ এমএস |
| টিএইচডি |
|
< ১.৫% প্রতিরোধী লোডে |
| আউটপুট বৈশিষ্ট্য |
|
এল এবং এন এ ফিউজ, হট প্লাগযোগ্য |
| ডিসি আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (নিয়মিত পরিসীমা) |
|
245 VDC / 194 - 290 VDC |
| পাওয়ার (সর্বোচ্চ @নামমাত্র ইনপুট) |
|
২,৪০০ ওয়াট) |
১২০০ ওয়াট) |
| বর্তমান (সর্বোচ্চ @নামমাত্র আউটপুট ভিডিসি) |
|
11,1 A 2) |
5,5 A 2) |
| হোল্ড আপ সময়, সর্বোচ্চ আউটপুট ক্ষমতা |
|
>10ms; VOUT > 95 VDC |
| আউটপুট বৈশিষ্ট্য |
শর্ট সার্কিট প্রুফ, ওভার ভোল্টেজ বন্ধ, এম 6 বোল্টের সাথে বাল্ক ডিসি আউটপুট সংযোগ |
| ইনপুট DATA |
| এসি মেইন ইনপুট ভোল্টেজ (একক ফেজ) |
|
১৮৫-২৭৫ ভিএসি |
95 - 140 ভিএসি |
| এসি বর্তমান (নামমাত্র আউটপুট ভোল্টেজে) (মডিউল প্রকারের উপর নির্ভর করে) |
১৪-২৪ এআরএমএস 4) |
| ফ্রিকোয়েন্সি (ডিফল্টঃ সিঙ্ক পরিসীমা) |
|
৪৭-৫৩ এবং ৫৭-৬৩ হার্জ |
৫৭-৬৩ এবং ৪৭-৫৩ হার্জ |
| ফ্রিকোয়েন্সি (নির্ধারণযোগ্যঃ সিঙ্ক পরিসীমা) |
|
৪৭-৫৩ হার্টজ, ৫৭-৬৩ হার্টজ অথবা উভয়ই (অ্যাডাপ্টিভ) |
| পাওয়ার ফ্যাক্টর / টিএইচডি |
|
> ০.৯৯ ৫০% লোড বা তার বেশি / < ৩.৫% |
| ডিসি ভোল্টেজ নামমাত্র / বর্ধিত পরিসীমা (অত্যধিক লোড ছাড়াই) 3) |
|
২০৪-২৯০ ভিডিসি / ১৮০-২০৪ ভিডিসি |
| DC বর্তমান (সর্বোচ্চ) |
13,3 A / 18 A অতিরিক্ত লোডের সময় (15s) |
6,4 A / 9 A ওভারলোডের সময় (15s) |
|
ইনপুট বৈশিষ্ট্য
|
|
এল এবং এন এ ফিউজ, হট প্লাগ, ভারিস্টর, হট প্লাগ
এসি ইনপুট পৃথক স্ক্রু টার্মিনাল 6 মিমি 2 এল, এন & পিই জন্য এম 6 বোল্টের সাথে বাল্ক ডিসি ইনপুট সংযোগের জন্য
|
| অন্যান্য স্পেসিফিকেশন |
| নিম্নলিখিত নিয়ামকের সাথে সংযোগের জন্য সমর্থন (RJ45) |

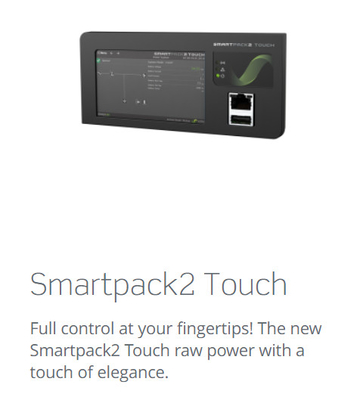

স্মার্টপ্যাক ২, স্মার্টপ্যাক এস এবং কমপ্যাক কন্ট্রোলার |
| কার্যকারিতা |

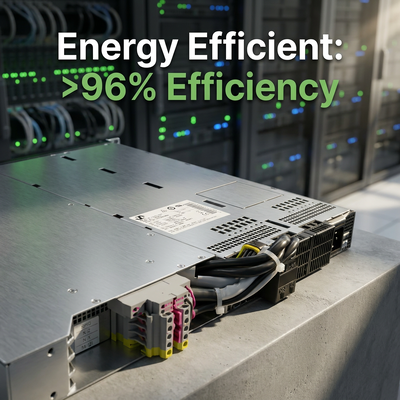

>96% (প্রধান মোড (AC/AC এবং AC/DC)), >94% (ইনভার্টার মোড (DC/AC)) |
| 2 মেরু এসি বিতরণ (সংযোগ আইইসি 320-সি 13 সকেট) |
3pc, 10A, OP বৈশিষ্ট্য (বিকল্প 4-8 সিএস বৈশিষ্ট্য সহ একটি ব্রেকার উপলব্ধ) |
| সুরক্ষা শ্রেণি |
আইপি ২০ |
|
|
| অপারেটিং তাপমাত্রা |
-৪০ থেকে +৫৫°সি (৪০ থেকে +১৩১°ফারেনহাইট), আর্দ্রতা ৫-৯৫% আরএইচ নন-কন্ডেনসিং |
| সংরক্ষণের তাপমাত্রা |
-40 থেকে +85°C (-40 থেকে +185°F), আর্দ্রতা 0 - 99% RH অ-কন্ডেনসিং |
| মাত্রা [WxDxH] / ওজন |
482 x 395 x 44 মিমি (1 ইউ) (19 x 17 x 1,8 ¢) / 6 কেজি (13 পাউন্ড) |
| ডিজাইন স্ট্যান্ডার্ড |
| বৈদ্যুতিক নিরাপত্তা |
EN 60950-1, EN 62040-1 |
|
| ই এম সি |
ETSI EN 300 386 ভোল্ট1.6.1, এফসিসি সিএফআর 47 পার্ট 15 EN 61000-6-1/-2/-4/-5
EN62040-2 (বিভাগ C1 সংক্রমণ, বিভাগ C2/C3 অনাক্রম্যতা)
|
|
পরিবেশ
|
ETSI EN 300 019: 2-1 (ক্লাস 1.2) & 2-2 (ক্লাস 2.3)
IEC/EN 62040-3:2011 ধারা 4 অনুযায়ী স্বাভাবিক অপারেটিং শর্ত।2.
আইইসি ৬২০৪০-৩ঃ২০১১ ধারা ৪ অনুযায়ী অন্যান্য অপারেটিং শর্তাবলী।3, 2011/65/EU (RoHS) এবং 2012/19/EU (WEEE) সম্পর্কে জানাতে হবে
|
|
1) কারখানায় কনফিগার করা আউটপুট ভোল্টেজ ব্যাপ্তি এবং শীর্ষ শ্যাসিতে পৃথক কী রয়েছে
3) হ্রাস কর্মক্ষমতা - কোন শক্তি বৃদ্ধি এবং AC আউটপুট উপর ভোল্টেজ THD বৃদ্ধি।
|
2) এসি লোড অগ্রাধিকার আছে। সর্বোচ্চউপলব্ধডিসি আউটপুট ক্ষমতা এবং বর্তমান তাত্ক্ষণিক এসি উপর নির্ভরশীল
লোড এবং এসি ইনপুট ভোল্টেজ; অর্থাৎ সর্বোচ্চ 1600W পূর্ণ এসি পাওয়ার এবং 230VAC জন্য নামমাত্র ইনপুট।
4) যদি ডিসি ভোল্টেজ 194 ভোল্টের নিচে টানা হয় তবে ইনপুট বর্তমান এই স্তরের উপরে বৃদ্ধি পেতে পারে
|

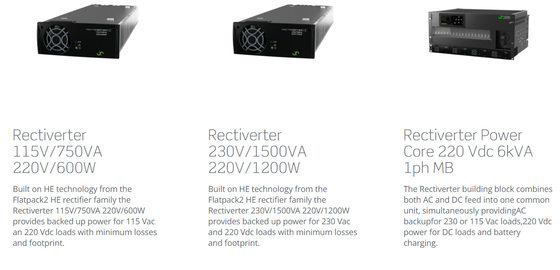

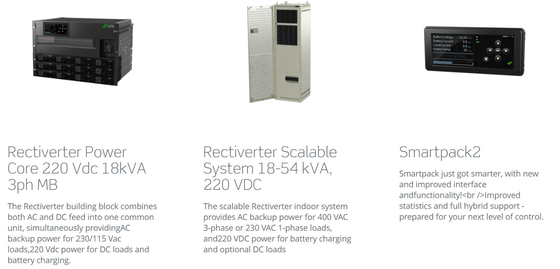

সংশ্লিষ্ট পণ্য:
