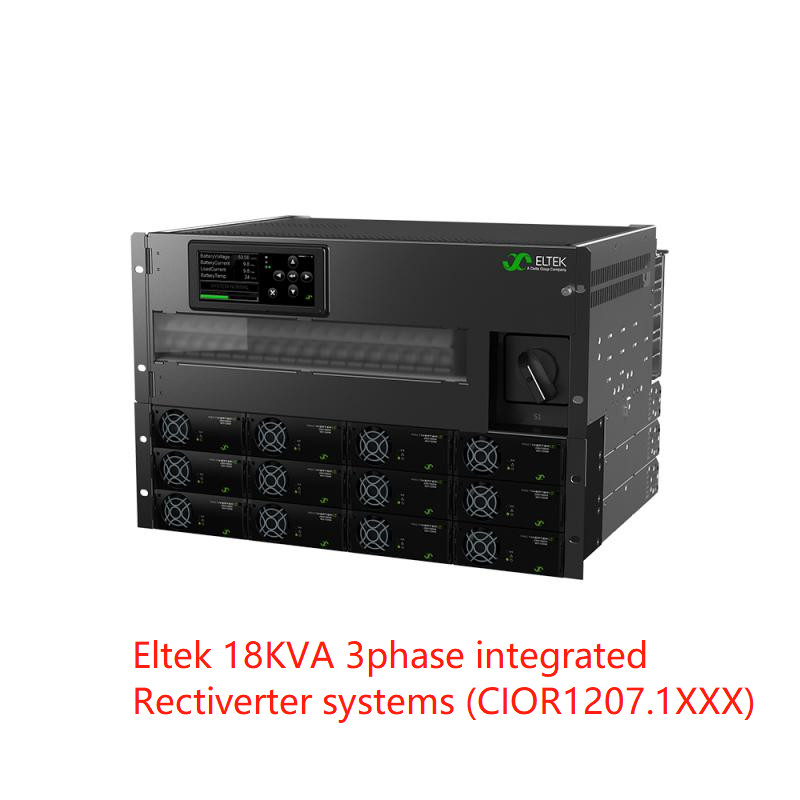

এলটেক রেক্টিভার্টার পাওয়ার কোর 110 ভিডিসি 18 কেভিএ 1ph বা 3ph পর্যন্ত 18Kva এসি এবং 14.4kw 110Vdc আউটপুট (পার্ট নং CIOR1207.1xxx)
অ্যাপ্লিকেশনঃ
২ ইউ ১৯ ইঞ্চি ইন্টিগ্রেটেড সিস্টেমটি শিল্প অ্যাপ্লিকেশনগুলিতে বাল্ক এসি এবং ডিসি আউটপুট সহ একটি স্বতন্ত্র সিস্টেম হিসাবে ব্যবহার করা যেতে পারে যেখানে 230 / 115Vac এবং 110Vdc ব্যাক আপ প্রয়োজন।
এসি এবং ডিসি উভয়ের জন্য মোট আউটপুট শক্তি মোট 8KW পর্যন্ত সীমাবদ্ধ, এসি এবং ডিসি আউটপুট সীমা সংযুক্ত লোড অনুযায়ী সেট করা যেতে পারে,যেখানে এসি লোডের সীমাবদ্ধতা সর্বোচ্চ ৬ কেভিএ এবং ডিসি লোডের সর্বোচ্চ ৪ কেডব্লিউএতে সেট করা আছে ।৮ কিলোওয়াট।
অতিরিক্ত বিকল্প হিসাবে, পরিমাপ এবং সিগন্যালিং আই / কিউ মনিটর বা ফ্লেক্সি মনিটরের সিএএন নোডগুলির সাথে ব্যাপকভাবে প্রসারিত করা যেতে পারে।
টেলিকম-মোবাইল/ওয়্যারলেস
· এলটিই/4জি/ওয়াইম্যাক্স
· বিতরণ অ্যান্টেনা সিস্টেম
· ব্রডব্যান্ড
· রেডিও বেস স্টেশন/সেল সাইট
বিদ্যুৎ সেবা
· নিম্ন এবং উচ্চ ভোল্টেজ সুইচগার
· ট্রান্সফরমার ও এসবি স্টেশন
· নিয়ন্ত্রণ ও সুরক্ষা
· SCADA সিস্টেম
রেলওয়ে ও মেট্রো অবকাঠামো
· নিয়ন্ত্রণ ও সুরক্ষা
· সিগন্যাল
মূল বৈশিষ্ট্যঃ
- l কমপ্যাক্ট ডিজাইন এবং সহজ ইনস্টলেশন
- l একক ফেজ 230 বা 115VAC ইনপুট এবং আউটপুট
- l 48Vdc ইনপুট এবং আউটপুট
- l সর্বোচ্চ ৪ টি রেক্টিভেটর মডিউল
- l 8KW মোট এসি + ডিসি আউটপুট
- l সর্বোচ্চ ৬ কেভিএ এসি আউটপুট
- l সর্বোচ্চ 4KW/ 8KW DC আউটপুট
- l ১ বা ২ পোল এসি বিতরণ বিকল্প
- l 1 পোল ডিসি বিতরণ বিকল্প
- l ট্রান্সফার প্রযুক্তিতে নির্মিত
টেকনিক্যাল ডেটাঃ
| |
| মডেল / অর্ডার তথ্য 24 kW, 230 V 1ph |
২৪ কিলোওয়াট, ৪০০ ভোল্ট ৩ ঘন্টা |
| পণ্যের পরিবার CIOR1207.1xxx |
| এসি আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (নিয়ন্ত্রিত পরিসীমা) 1) 230 VAC / 200 - 240 VAC 400 VAC 3 ফেজ (Y) / 346-415 VAC |
| ফ্রিকোয়েন্সি (ডিফল্ট ইনভার্টার মোড) 50Hz (অ্যাডাপ্টিভ) |
| ফ্রিকোয়েন্সি (নির্ধারণযোগ্য ইনভার্টার মোড) 50Hz, 60Hz বা সর্বশেষ সিঙ্ক্রোনাইজড 50/60Hz (অ্যাডাপ্টিভ) |
| সর্বাধিক শক্তি (অবিচ্ছিন্ন / ওভারলোড (<15 সেকেন্ড) ) 14,4 kW (18 kVA) / 24 kVA |
| সর্বাধিক বর্তমান/ফেজ (ধারাবাহিক / অতিরিক্ত লোড (<১৫ সেকেন্ড) ।) ৭৮এআরএমএস / ১০৪.৪এআরএমএস |
২৬ এআরএমএস / ৩৪.৮ এআরএমএস |
| বর্তমান (সর্বোচ্চ) দ্রুত ট্রিপ/ফেজ (20ms) 384 A (6 x নামমাত্র) |
128 A (6 x নামমাত্র) |
| স্ট্যান্ড আউট (ভোল্টেজ ডিপস) (ব্যাটারীতে স্যুইচ করার আগে) > 5 এমএস @ 14,4 কেডব্লিউ লোড |
| প্রতিরোধী লোডে THD < ১.৫% |
| আউটপুট বৈশিষ্ট্য L এবং N এ ফিউজ, হট প্লাগযোগ্য |
| ডিসি আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (নিয়মিত পরিসীমা) 122,5 VDC / 97 - 145 VDC |
| শক্তি (সর্বোচ্চ @নামমাত্র ইনপুট) 14,4 kW 2) |
| বর্তমান (সর্বোচ্চ @VOUT ≤ 108 VDC) 133 A২) |
| স্ট্যান্ডবাই সময়, সর্বোচ্চ আউটপুট পাওয়ার >10ms; VOUT > 41 VDC |
| আউটপুট বৈশিষ্ট্য শর্ট সার্কিট প্রুফ, ওভার ভোল্টেজ বন্ধ, এম 8 বোল্টের সাথে বাল্ক ডিসি আউটপুট সংযোগ |
| ইনপুট DATA |
| এসি প্রধান ইনপুট ভোল্টেজ ((৩ ফেজ Y) ১৮৫ - ২৭৫ VAC, ((একক ফেজ) ৩২০ - ৪৭৫ VAC, ((৩ ফেজ Y) |
| এসি বর্তমান/ফেজ ((নামমাত্র আউটপুট ভোল্টেজে) (মডিউল প্রকারের উপর নির্ভর করে) 84-144 ARMS 4) |
২৮-৪৮ এআরএমএস 4) |
| ফ্রিকোয়েন্সি (ডিফল্টঃ সিঙ্ক পরিসীমা) 47-53 & 57-63 Hz |
| ফ্রিকোয়েন্সি (সেটযোগ্যঃ সিঙ্ক পরিসীমা) 47-53 Hz, 57-63 Hz বা উভয়ই (সামঞ্জস্যপূর্ণ) |
| পাওয়ার ফ্যাক্টর / THD > 0.99 50% লোড বা তার বেশি / < 3.5% |
| ডিসি ভোল্টেজ নামমাত্র / বর্ধিত পরিসীমা (অত্যধিক লোড ছাড়াই)৩)১০২-১৪৫ ভিডিসি / ৯০-১০২ ভিডিসি |
| DC বর্তমান (সর্বোচ্চ) 150A / 216A অতিরিক্ত লোডের সময় (15s) |
|
এল এবং এন এ ফিউজ, হট প্লাগ, ভারিস্টর, হট প্লাগ
ইনপুট বৈশিষ্ট্য এসি ইনপুট পৃথক স্ক্রু টার্মিনাল 10 মিমি2 L1,L2,L3, বা L1,L1,L1 + N & PE এম 8 বোল্টের সাথে বাল্ক ডিসি ইনপুট সংযোগের জন্য
এম 8 বোল্টের সাথে বাল্ক ডিসি ব্যাটারি সংযোগ
|
| অপশন |

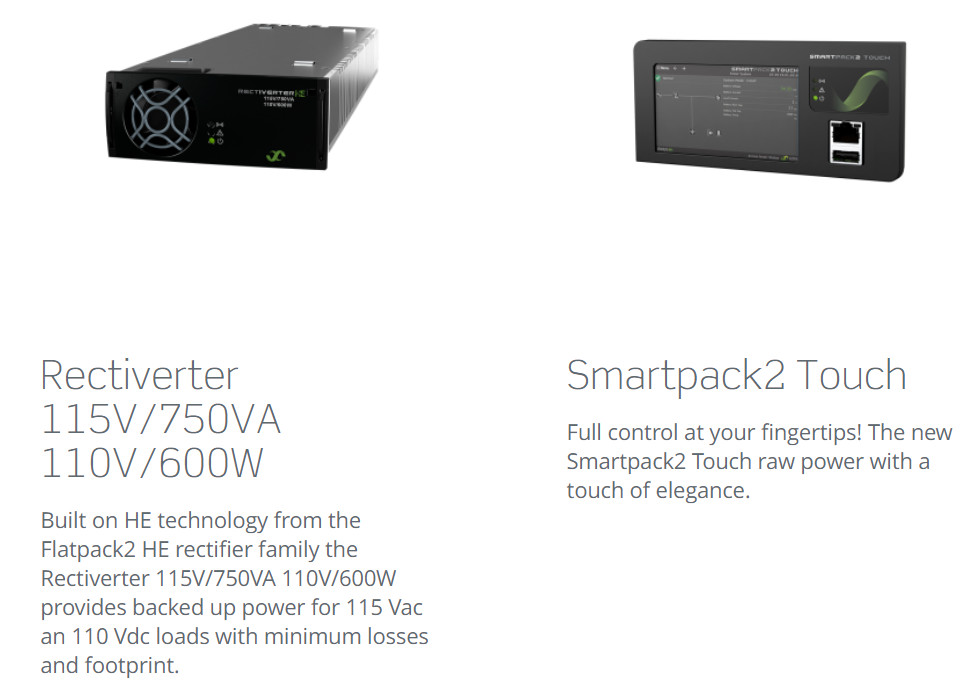

| নিয়ন্ত্রণ ও পর্যবেক্ষণ (Smartpack2 তথ্য পত্র দেখুন) স্মার্টপ্যাক2, যার মধ্যে রয়েছে শিল্প মৌলিক I/O মনিটর টাইপ 2 |
| 1 মেরু এসি বিতরণ (L সংযোগ সরাসরি MCB এ) 1-18 পিসি, 2-20A, C বা B বৈশিষ্ট্য |
১-১৮ পিসি, ২-২০ এ, সি বা বি বৈশিষ্ট্য |
| ৩ পোল এসি ডিস্ট্রিবিউশন (L1-L3 সংযোগ সরাসরি MCB-তে) - |
1-6 pc, 2-20A, C বা B বৈশিষ্ট্য |
| অন্যান্য স্পেসিফিকেশন |
| কার্যকারিতা >96% (প্রধান মোড (এসি/এসি এবং এসি/ডিসি)), >94% (ইনভার্টার মোড (ডিসি/এসি)) |
| ম্যানুয়াল বাইপাস সুইচ 63 A (বিরতির আগে করা) |
| সুরক্ষা শ্রেণি আইপি ২০ |
| অপারেটিং তাপমাত্রা -40 থেকে +55°C (-40 থেকে +131°F), আর্দ্রতা 5 - 95% RH noncondensing |
| স্টোরেজ তাপমাত্রা -40 থেকে +85°C (-40 থেকে +185°F), আর্দ্রতা 0 - 99% RH noncondensing |
| মাত্রা [WxDxH] / ওজন 482 x 432 x 311mm (7U) (19 x 17 x 12,3 ′′) / 27kg (60 পাউন্ড) |
| ডিজাইন স্ট্যান্ডার্ড |
| বৈদ্যুতিক নিরাপত্তা EN 60950-1, EN 62040-1 ইউপিএস নিরাপত্তা |
|
EMC ETSI EN 300 386 ভোল্ট1.6.1, এফসিসি সিএফআর ৪৭ পার্ট ১৫
EN 61000-6-1 /-2/-3/-4, EN62040-2
|
|
ETSI EN 300 019: 2-1 (ক্লাস 1.2), 2-2 (ক্লাস 2.3)
পরিবেশ IEC/EN 62040-3:2011 ধারা 4.1 RoHS (2011/65/EU) এবং WEEE (2002/96/EC) অনুসারে স্বাভাবিক অপারেটিং শর্তগুলি মেনে চলতে হবে
|
|
1) কারখানায় কনফিগার করা আউটপুট ভোল্টেজ ব্যাপ্তি এবং শীর্ষ চ্যাসিতে পৃথক কীিং আছে 2) এসি লোড অগ্রাধিকার আছে।উপলব্ধডিসি আউটপুট ক্ষমতা এবং বর্তমান উপর নির্ভর করে
3) 90-102 VDC: হ্রাস কর্মক্ষমতা - কোন শক্তি বৃদ্ধি এবং AC আউটপুট উপর ভোল্টেজ বৃদ্ধি THD। তাত্ক্ষণিক এসি লোড এবং এসি ইনপুট ভোল্টেজ; অর্থাৎ সর্বোচ্চ 9600W/87A পূর্ণ এসি শক্তি এবং নামমাত্র
ইনপুট 230VAC।
4) যদি DC ভোল্টেজ 97V এর নিচে টানা হয় তবে ইনপুট বর্তমান এই স্তরের উপরে বৃদ্ধি পেতে পারে
|
