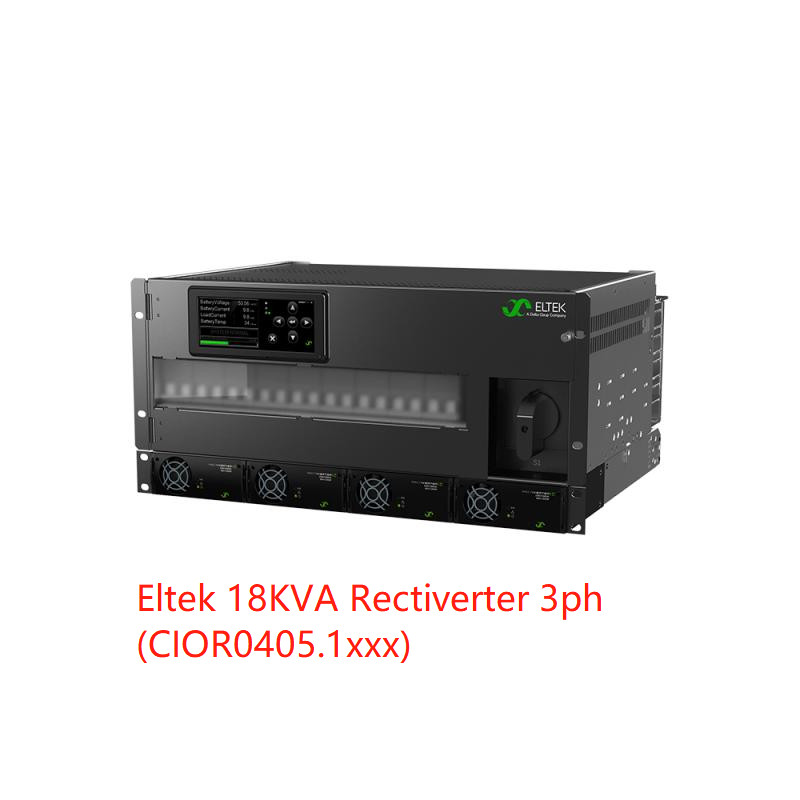

Eltek Rectiverter Power Core AC DC আউটপুট 18 kVA 1ph বা 3ph MB 18Kva 14.4Kva DC (পার্ট নং CIOR1207)
আবেদন
পাওয়ার ইউটিলিটিস
· কম এবং উচ্চ ভোল্টেজ সুইচগিয়ার
· ট্রান্সফরমার এবং সাব স্টেশন
· বিদ্যুৎ উৎপাদন ও বিতরণ
· নিয়ন্ত্রণ ও সুরক্ষা
· SCADA সিস্টেম
অফশোর এবং প্রসেস ইন্ডাস্ট্রি
· নিরাপত্তা এবং অটোমেশন সিস্টেম
(এসএএস)
সামুদ্রিক
· জাহাজে যোগাযোগ
রেলওয়ে এবং মেট্রো অবকাঠামো
· নিয়ন্ত্রণ ও সুরক্ষা
· সংকেত
টেলিকম-মোবাইল/ওয়্যারলেস
· LTE/4G/WiMAX
· বিতরণ করা অ্যান্টেনা সিস্টেম
· ব্রডব্যান্ড
মুখ্য সুবিধা :
l 230 বা 115 VAC ইনপুট/আউটপুট
l · একক ফেজ ইনপুট/আউটপুট
l · 110 ভিডিসি ইনপুট/আউটপুট
l · 8 KW মোট AC + DC আউটপুট
l · সর্বোচ্চ 6 কেভিএ এসি আউটপুট
l · সর্বোচ্চ 4,8 কিলোওয়াট ডিসি আউটপুট
l · 1 পোল এসি ডিস্ট্রিবিউশন অপশন
l · 2 পোল এসি ডিস্ট্রিবিউশন অপশন
l · বিল্ট ইন ম্যানুয়াল বাইপাস সুইচ
l · বিল্ট ইন ট্রান্সফার টেকনোলজি
l · 150% ওভারলোড ক্ষমতা, 15S
l · 600% কুইক ট্রিপ কারেন্ট, 20MS
l · হট প্লাগেবল

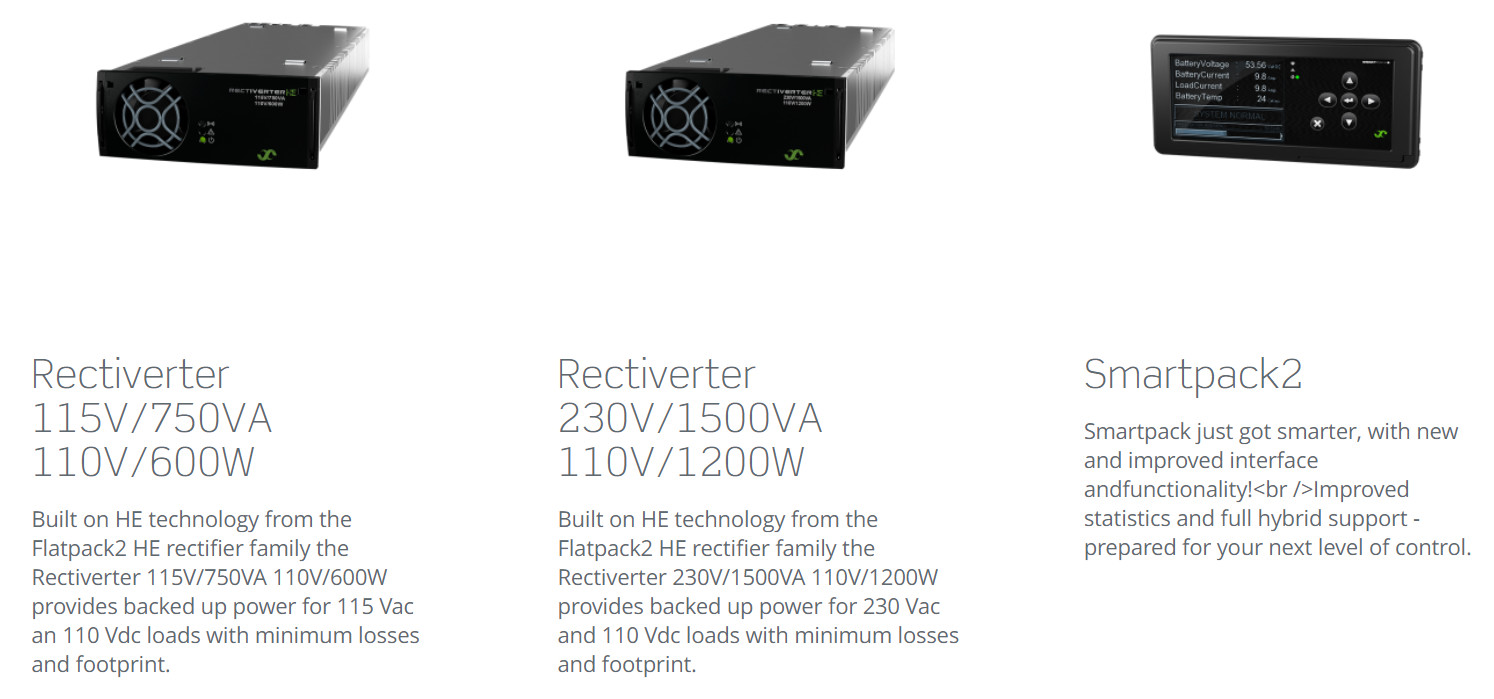

l · স্মার্টপ্যাক 2 কন্ট্রোলার
l · ফ্ল্যাটপ্যাক2 রেকটিফায়ার দিয়ে প্যারালেলে কাজ করতে পারে
l · গ্লোবাল কমপ্লায়েন্স
l · পেটেন্ট এইচ টেকনোলজি
প্রযুক্তিগত তথ্য:
| |
| মডেল / অর্ডারিং তথ্য 24 kW, 230 V 1ph |
24 kW, 400 V 3ph |
| পণ্য পরিবার CIOR1207.1xxx |
| এসি আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (অ্যাডজাস্টেবল রেঞ্জ) 1) 230 VAC / 200 - 240 VAC 400 VAC 3 ফেজ (Y) / 346-415 VAC |
| ফ্রিকোয়েন্সি (ডিফল্ট ইনভার্টার মোড) 50Hz (অভিযোজিত) |
| ফ্রিকোয়েন্সি (সেট-সক্ষম ইনভার্টার মোড) 50Hz, 60Hz বা সর্বশেষ সিঙ্ক করা 50/60Hz (অভিযোজিত) |
| পাওয়ার সর্বোচ্চ (একটানা / ওভারলোড (<15s)) 14,4 kW (18 kVA) / 24 kVA |
| বর্তমান সর্বাধিক/ফেজ (একটানা / ওভারলোড (<15s)) 78ARMS / 104,4ARMS |
26ARMS / 34,8ARMS |
| বর্তমান (সর্বোচ্চ) দ্রুত ট্রিপ/ফেজ (20ms) 384 A (6 x নামমাত্র) |
128 A (6 x নামমাত্র) |
| ধরে রাখুন (ভোল্টেজ ডিপস) (ব্যাটারিতে স্যুইচ করার আগে) > 5 মিসে @ 14,4 কিলোওয়াট লোড |
| প্রতিরোধী লোডে THD < 1.5 % |
| আউটপুট বৈশিষ্ট্যগুলি এল এবং এন-এ ফিউজ, হট প্লাগেবল |
| ডিসি আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (অ্যাডজাস্টেবল রেঞ্জ) 53.5 VDC / 43 - 58 VDC |
| শক্তি (সর্বোচ্চ @ নামমাত্র ইনপুট) 14,4 কিলোওয়াট 2) |
| বর্তমান (সর্বোচ্চ @VOUT ≤ 48 VDC) 300 A2) |
| সময় ধরে রাখুন, সর্বোচ্চ আউটপুট শক্তি>10ms;VOUT > 41 VDC |
| আউটপুট বৈশিষ্ট্য শর্ট সার্কিট প্রুফ, ওভার ভোল্টেজ শাটডাউন, M8 বোল্টের সাথে বাল্ক ডিসি আউটপুট সংযোগ |
| তথ্য অন্তর্ভুক্তী |
| এসি মেইন ইনপুট ভোল্টেজ (3 ফেজ Y) 185 - 275 VAC, (একক ফেজ) 320 - 475 VAC ,(3 ফেজ Y) |
| এসি কারেন্ট/ফেজ (নামমাত্র আউটপুট ভোল্টেজে) (মডিউল প্রকারের উপর নির্ভর করে) 84-144 ARMS 4) |
28-48 ARMS 4) |
| ফ্রিকোয়েন্সি (ডিফল্ট: সিঙ্ক রেঞ্জ) 47-53 এবং 57-63 Hz |
| ফ্রিকোয়েন্সি (সেট-সক্ষম: সিঙ্ক রেঞ্জ) 47-53 Hz, 57-63 Hz বা উভয় (অভিযোজিত) |
| পাওয়ার ফ্যাক্টর / THD > 0.99 50% লোড বা তার বেশি / <3.5% |
| ডিসি ভোল্টেজ নামমাত্র / বর্ধিত পরিসর (কোন ওভারলোড নেই)৩)45 - 58 ভিডিসি / 40 - 45 ভিডিসি |
| ওভারলোডের সময় ডিসি কারেন্ট (সর্বোচ্চ) 384 এ / 540 এ (15 সেকেন্ড) |
|
এল এবং এন-এ ফিউজ, হট প্লাগেবল, ভ্যারিস্টর, হট প্লাগেবল
ইনপুট বৈশিষ্ট্য এসি ইনপুট পৃথক স্ক্রু টার্মিনাল 10 mm2 জন্য L1,L2,L3, বা L1,L1,L1 + N & PE বাল্ক ডিসি ইনপুট সংযোগ M8 বোল্টের জন্য
M8 বোল্টের সাথে বাল্ক ডিসি ব্যাটারি সংযোগ
|
| বিকল্প |
| নিয়ন্ত্রণ এবং পর্যবেক্ষণ (Smartpack2 ডেটাশিট দেখুন) Smartpack2, শিল্প মৌলিক এবং I/O মনিটর টাইপ 2 সহ |
| LVBD 350 A |
| 1 পোল এসি ডিস্ট্রিবিউশন (এমসিবিতে সরাসরি এল কানেকশন) 1-18 পিসি, 2-20এ, সি বা বি বৈশিষ্ট্য |
1-18 পিসি, 2-20A, C বা B বৈশিষ্ট্য |
| 3টি পোল এসি ডিস্ট্রিবিউশন (এমসিবিতে সরাসরি L1-L3 সংযোগ) - |
1-6 পিসি, 2-20A, C বা B বৈশিষ্ট্য |
| অন্যান্য স্পেসিফিকেশন |
| দক্ষতা >96% (প্রধান মোড (AC/AC এবং AC/DC)), >94% (ইনভার্টার মোড (DC/AC)) |
| ম্যানুয়াল বাইপাস সুইচ 63 A (বিরতির আগে তৈরি করুন) |
| সুরক্ষা ক্লাস আইপি 20 |
| অপারেটিং তাপমাত্রা -40 থেকে +55 ডিগ্রি সেলসিয়াস (-40 থেকে +131 ডিগ্রি ফারেনহাইট), আর্দ্রতা 5 - 95% আরএইচ নন-কন্ডেন্সিং |
| স্টোরেজ তাপমাত্রা -40 থেকে +85°C (-40 থেকে +185°F), আর্দ্রতা 0 - 99% RH নন-কন্ডেন্সিং |
| মাত্রা [WxDxH] / ওজন 482 x 432 x 311 মিমি (7U) (19 x 17 x 12,3”) / 27 কেজি (60 পাউন্ড) |
| ডিজাইন স্ট্যান্ডার্ড |
| বৈদ্যুতিক নিরাপত্তা EN 60950-1, EN 62040-1 UPS নিরাপত্তা |
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 পার্ট 15
EN 61000-6-1 /-2/-3/-4, EN62040-2
|
|
ETSI EN 300 019: 2-1 (ক্লাস 1.2), 2-2 (ক্লাস 2.3)
IEC/EN 62040-3:2011 ধারা 4.1 RoHS (2011/65/EU) এবং WEEE (2002/96/EC) অনুসারে পরিবেশের সাধারণ অপারেটিং শর্তগুলি হতে হবে
|
| |
