| মডেল / অর্ডার তথ্য 6kVA+12,8 kW DC |
6kVA+16,8kW DC |
6kVA+ 16,0 kW DC |
6kVA+21,0kW DC |
| পার্ট নম্বর CTEJ0834.4000 |
CTEJ0834.4001 |
CTE20834R14000 |
CTE30834R14000 |
| এসি আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (নিয়ন্ত্রিত পরিসীমা) 230 Vএসি/২০০-২৪০ ভোল্টএসি |
| ফ্রিকোয়েন্সি (ডিফল্ট ইনভার্টার মোড) 50 Hz (অ্যাডাপ্টিভ) |
| ফ্রিকোয়েন্সি (নির্ধারণযোগ্য ইনভার্টার মোড) 50Hz, 60Hz বা সর্বশেষ সিঙ্ক্রোনাইজড 50/60Hz (অ্যাডাপ্টিভ) |
| সর্বাধিক শক্তি (অবিচ্ছিন্ন / ওভারলোড (<15 সেকেন্ড) ) 4800 W (6000 VA) / 8000 VA |
| সর্বাধিক বর্তমান (অবিচ্ছিন্ন / অতিরিক্ত লোড (<15s) ) 26Aআরএমএস/ ৩৪.৮ এআরএমএস |
| বর্তমান (সর্বোচ্চ) দ্রুত যাত্রা (20ms) 120A (6 x নামমাত্র) |
|
স্ট্যান্ড আউট (ভোল্টেজ ডিপস) (> 5 এমএস @ 4800W লোডে স্যুইচ করার আগে)
ব্যাটারি)
|
| প্রতিরোধী লোডে THD < ১.৫% |
| আউটপুট বৈশিষ্ট্য L এবং N এ ফিউজ, হট প্লাগযোগ্য |
| ডিসি আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (নিয়ন্ত্রিত পরিসীমা) 53.5 Vডিসি/ ৪৩-৫৮ ভোল্টডিসি |
| পাওয়ার (সর্বোচ্চ @নামমাত্র ইনপুট) 12,8 kW১) |
16,8 কিলোওয়াট১) |
16,0 কিলোওয়াট১) |
21,0 কিলোওয়াট১) |
| বর্তমান (সর্বোচ্চ @V)আউট≤ 48 ভোল্টডিসি) ২৬৭ এ১) |
৩৫০ এ১) |
৩৩৩ এ১) |
৪৩৭ এ১) |
| স্ট্যান্ডবাই সময়, সর্বোচ্চ আউটপুট পাওয়ার >10ms; Vআউট> ৪১ ভোল্টডিসি |
| আউটপুট বৈশিষ্ট্য শর্ট সার্কিট প্রমাণ, ওভার ভোল্টেজ বন্ধ |
| ইনপুট DATA |
| এসি প্রধান ইনপুট ভোল্টেজ (3 ফেজ Y) 400 Vএসি |
| ওভারজেড সুরক্ষা OVP ক্লাস 2 |
| নামমাত্র আউটপুট ভোল্টেজে এসি বর্তমান/ফেজ (টাইপ অনুযায়ী) ২৮-৫৮ এআরএমএস ৩) |
| ফ্রিকোয়েন্সি (ডিফল্টঃ সিঙ্ক পরিসীমা) 47-53 Hz |
| ফ্রিকোয়েন্সি (সেটযোগ্যঃ সিঙ্ক পরিসীমা) 47-53 Hz, 57-63 Hz বা উভয় (অ্যাডাপ্টিভ) |
| পাওয়ার ফ্যাক্টর / THD > 0.99 50% লোড বা তার বেশি / < 3.5% |
|
ডিসি ভোল্টেজ নামমাত্র / বর্ধিত পরিসীমা (নং 45 - 58 ভি / 40 - 45 ভি)
ওভারলোড)২) ডিসি ডিসি
|
| DC বর্তমান (সর্বোচ্চ) 128A / 180A অতিরিক্ত লোডের সময় (15s) |
|
এল এবং এন এ ফিউজ, হট প্লাগ, ভারিস্টর, হট প্লাগ
ইনপুট বৈশিষ্ট্যগুলি এসি ইনপুট পৃথক স্ক্রু টার্মিনাল 10 মিমি 2 এল এর জন্য1, এল2,এল3,N & PE ব্যাটারি ব্রেকার (প্লাগ-ইন টাইপ), LVBD ডিফল্ট
|
| লোড ডিস্ট্রিবিউশন 6kVA+12,8kW DC |
6kVA+16,8kW DC |
6kVA+16,0 kW DC |
6kVA+21,0 kW DC |
| LVLD 150 A |
- |
| 1 মেরু এসি বিতরণ (এমসিবি উপর এল সংযোগ) 2 * 6A, 2 * 10A C |
| -৪৮ ভোল্টডিসিবিতরণ (প্রাথমিক লোড) 2*10A,2*16A,2*32A,2*63A |
2*10A, 2*32A,2*63A |
2*10A,2*16A,2*32A,2*63A |
2*10A,2*16A,3*32A,3*63A |
| -৪৮ ভোল্টডিসিবন্টন (প্রাথমিক লোড নেই) 2*10A, 2*32A, 2*63A |
- |
| ব্যাটারি ব্রেকার ২*১০০ এ, ডি (প্লাগ ইন) |
২*২০০ এ, ডি (প্লাগ ইন) |
২*২০০ এ, ডি (প্লাগ ইন) |
২*২৫০ এ, ডি (প্লাগ ইন) |
| অন্যান্য স্পেসিফিকেশন |
| নিয়ন্ত্রণ এবং পর্যবেক্ষণ (Smartpack2 তথ্য পত্র দেখুন) Smartpack S প্যানেল মাউন্ট |
স্মার্টপ্যাক ২ |
| কার্যকারিতা >96% (প্রধান মোড (এসি/এসি এবং এসি/ডিসি)), >94% (ইনভার্টার মোড (ডিসি/এসি)) |
| অপারেটিং তাপমাত্রা -40 থেকে +55°C (-40 থেকে +131°F), আর্দ্রতা 5 - 95% RH noncondensing |
| স্টোরেজ তাপমাত্রা -40 থেকে +85°C (-40 থেকে +185°F), আর্দ্রতা 0 - 99% RH noncondensing |

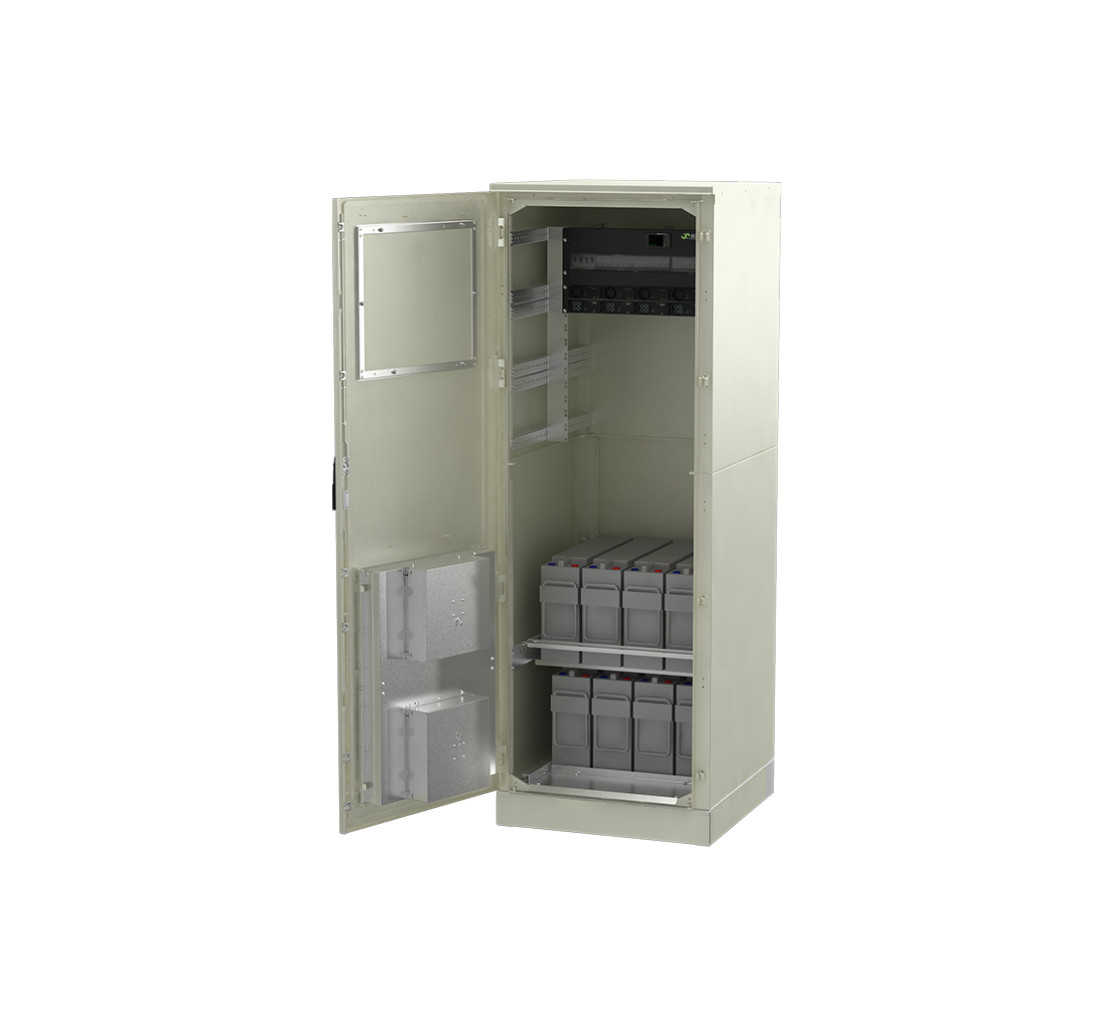

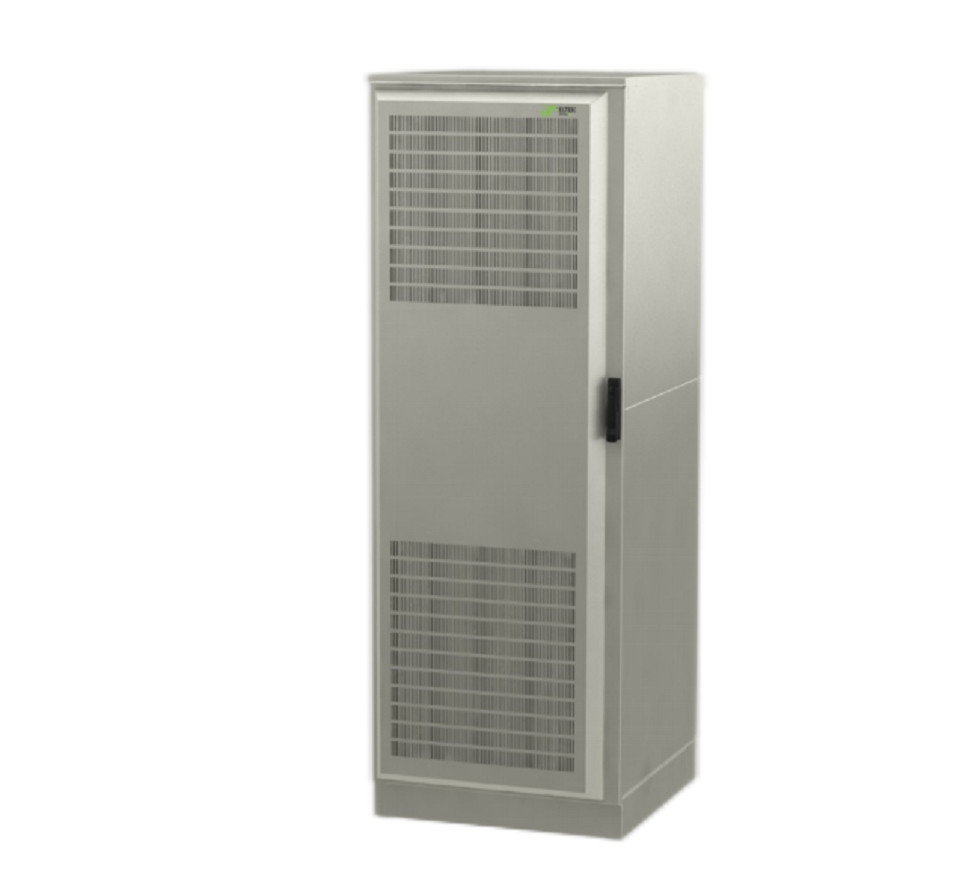

| মাত্রা [WxDxH] / ওজন 700 x 823 x 1800 মিমি (27,6 x 32,4 x 71 ′′) / 250 কেজি (551 পাউন্ড) |
| সুরক্ষা শ্রেণি IP 55 |
| রঙ RAL 7035 |
| ডিজাইন স্ট্যান্ডার্ড |
| বৈদ্যুতিক নিরাপত্তা EN 60950-1, EN 62040-1 ইউপিএস নিরাপত্তা |
|
EMC ETSI EN 300 386 ভোল্ট1.6.1, এফসিসি সিএফআর ৪৭ পার্ট ১৫
EN 61000-6-1 /-2/-3/-4
|
| পরিবেশ ETSI EN 300 019: 2-1 (ক্লাস 1.2), 2-2 (ক্লাস 2.3) & 2-3 (ক্লাস 3.2) RoHS (2011/65/EU) এবং WEEE (2002/96/EC) মেনে চলতে |
|
1) এসি লোড অগ্রাধিকার আছে। সর্বোচ্চউপলব্ধডিসি আউটপুট পাওয়ার এবং বর্তমানের উপর নির্ভর করে 3) যদি ডিসি ভোল্টেজ 43V এর নিচে টানা হয় তবে ইনপুট বর্তমান এই স্তরের উপরে তাত্ক্ষণিক এসি লোড এবং এসি ইনপুট ভোল্টেজ বৃদ্ধি করতে পারে; অর্থাৎ সর্বাধিক 10,9 kW/18,9 kW পূর্ণ এসি পাওয়ার এবং
নামমাত্র ইনপুট 230Vএসি.
২) ৪০-৪৫ ভোল্টডিসি: হ্রাস কর্মক্ষমতা - কোন শক্তি বৃদ্ধি এবং AC উপর ভোল্টেজ THD বৃদ্ধি
