Eltek Rectiverter-ইনডোর সিস্টেম স্কেলেবল 120 kW সিস্টেম ঐচ্ছিক A+B, AC ইনপুট (CDEJ6042.xxxx) সহ
স্কেলেবল রেকটিভার্টার ইনডোর সিস্টেম 400 VAC 3-ফেজ বা 230 VAC 1-ফেজ লোড এবং DC লোড ও ব্যাটারি চার্জিংয়ের জন্য 48 VDC পাওয়ার সরবরাহ করে।

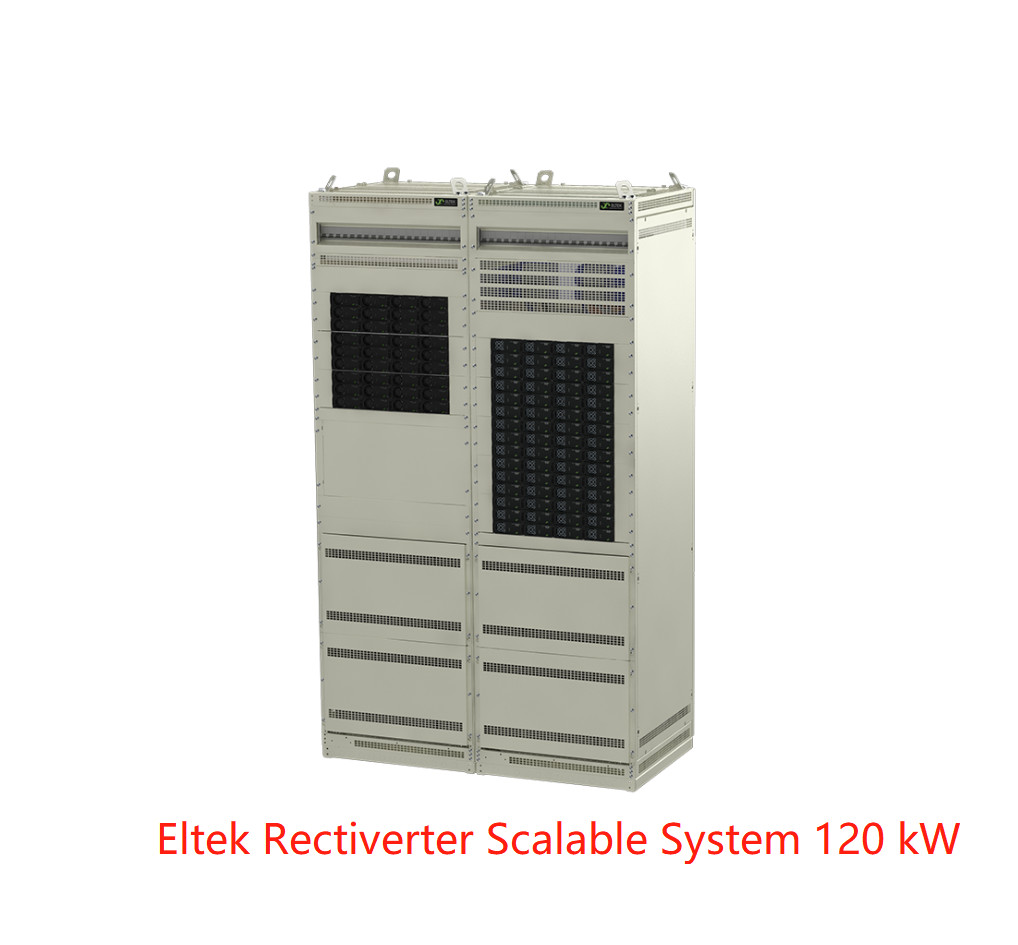

রেকটিভার্টার স্কেলেবল সিস্টেম 120 kW
সিস্টেমটির সর্বোচ্চ লোড ক্ষমতা 108 kW, যা 90 kVA / 72kW পর্যন্ত AC আউটপুট সরবরাহ করতে এবং বিল্ট ইন AC ও DC বিতরণের সাথে 72 kW পর্যন্ত DC লোড সরবরাহ করতে গতিশীলভাবে পরিবর্তনযোগ্য।
ঐচ্ছিক B-ইনপুট (ডুয়াল AC ইনপুট) এর সাথে ব্যবহার করা হলে, যা একটি ঐতিহ্যবাহী ATS (অটোমেটিক ট্রান্সফার সুইচ)-এর প্রয়োজনীয়তা দূর করে, রেকটিভার্টার ইনডোর সিস্টেম নমনীয়তা এবং স্কেলেবিলিটির চূড়ান্ত প্রতিনিধিত্ব করে।
মূল বৈশিষ্ট্য
400 VAC 3 ফেজ (Y) ইনপুট
400 VAC 3 ফেজ (Y) আউটপুট
48 VDC ইনপুট/আউটপুট
সর্বোচ্চ 90 kVA / 72 kW AC আউটপুট
সর্বোচ্চ 72 kW DC আউটপুট
AC বিতরণ
DC বিতরণ বিকল্প
A+B বিকল্প (ডুয়াল AC ইনপুট)
LVBD বিকল্প
4টি পর্যন্ত ব্যাটারি স্ট্রিং
বিল্ট ইন ট্রান্সফার প্রযুক্তি
150% ওভারলোড ক্ষমতা, 15S
600% দ্রুত ট্রিপ কারেন্ট 20 ms
হট প্লাগেবল

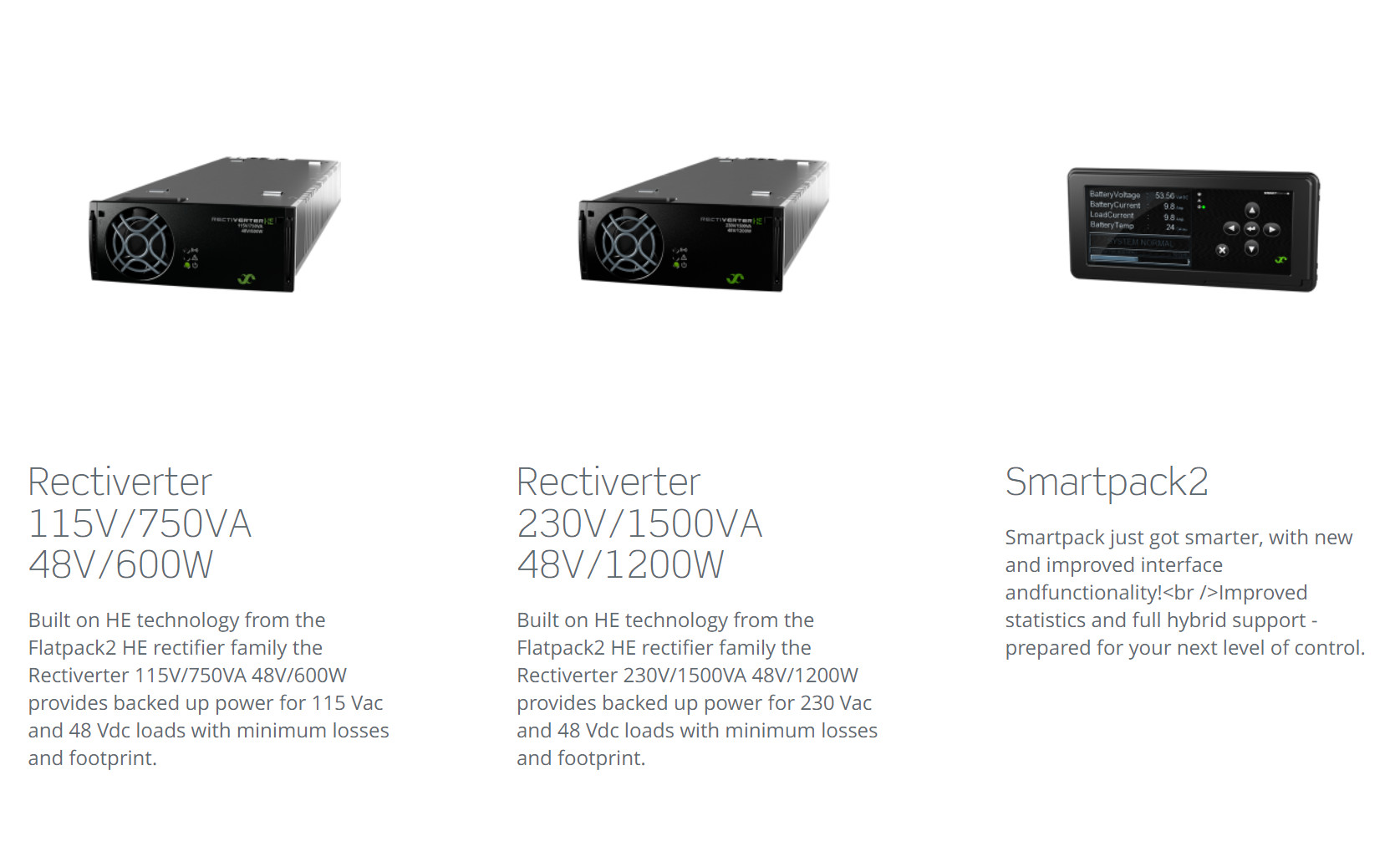

Smartpack2 কন্ট্রোলার
ফ্ল্যাটপ্যাক2 রেকটিফায়ারের সাথে সমান্তরালে কাজ করে
গ্লোবাল কমপ্লায়েন্স
পেটেন্ট করা HE প্রযুক্তি
একক লাইন ডায়াগ্রাম 120 KW + 108 KW B-ইনপুট
পরামিতি:
|
| মডেল / অর্ডারিং তথ্য |
|
120 kW + 108 kW B-ইনপুট |
| পণ্য পরিবার |
|
CDEJ6042.xxxx |
| AC আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (নিয়ন্ত্রণযোগ্য পরিসীমা)1) |
|
400 VAC 3 ফেজ (Y) / 346-415 VAC |
| ফ্রিকোয়েন্সি (ডিফল্ট ইনভার্টার মোড) |
|
50 Hz (অভিযোজিত) |
| ফ্রিকোয়েন্সি (সেট-যোগ্য ইনভার্টার মোড) |
|
50Hz, 60Hz বা শেষ সিঙ্ক করা 50/60Hz (অভিযোজিত) |
| পাওয়ার সর্বাধিক (ক্রমাগত / ওভারলোড (<15s) ) |
|
72 kW (90 kVA) / 120kVA |
| কারেন্ট সর্বাধিক/ফেজ (ক্রমাগত / ওভারলোড (<15s) ) |
|
130 ARMS / 174 ARMS |
| কারেন্ট (সর্বোচ্চ) দ্রুত ট্রিপ/ফেজ (20ms) |
|
640 A (6 x নামমাত্র) |
| হোল্ড আপ (ভোল্টেজ হ্রাস) (ব্যাটারিতে পরিবর্তন করার আগে) |
|
> 5 ms @ 72 kW লোড |
| THD |
|
< 1.5 % প্রতিরোধক লোডে |
|
আউটপুট বৈশিষ্ট্য
|
মডিউল: L এবং N-এ ফিউজ, হট প্লাগেবল
1 পোল বা 3 পোল AC বিতরণ (সরাসরি MCB-তে সংযোগ)
রেকটিভার্টার মডিউলের জন্য প্রস্তাবিত সর্বোচ্চ ব্রেকারের সাথে সর্বোচ্চ ব্রেকার ক্ষমতা
|
| DC আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (নিয়ন্ত্রণযোগ্য পরিসীমা) |
|
53.5 VDC / 43 - 58 VDC |
| পাওয়ার (সর্বোচ্চ @নামমাত্র ইনপুট) |
|
72 kW 2) |
| কারেন্ট (সর্বোচ্চ @VOUT ≤ 48 VDC) |
|
1500 A 2) |
| হোল্ড আপ টাইম, সর্বোচ্চ আউটপুট পাওয়ার |
|
>10ms; VOUT > 41 VDC |
| আউটপুট বৈশিষ্ট্য |
|
শর্ট সার্কিট প্রুফ, ওভার ভোল্টেজ শাটডাউন |
| ইনপুট ডেটা |
| AC মেইনস ইনপুট ভোল্টেজ(3 ফেজ Y) |
|
320-475 VAC, |
| AC কারেন্ট/ফেজ(নামমাত্র আউটপুট ভোল্টেজে) (মডিউল প্রকারের উপর নির্ভর করে) |
140-240 ARMS 4) |
| ফ্রিকোয়েন্সি (ডিফল্ট: সিঙ্ক রেঞ্জ) |
|
47-53 ও 57-63 Hz |
| ফ্রিকোয়েন্সি (সেট-যোগ্য: সিঙ্ক রেঞ্জ) |
|
47-53 Hz, 57-63 Hz বা উভয়ই (অভিযোজিত) |
| পাওয়ার ফ্যাক্টর / THD |
|
> 0.99 @ 50% লোড বা তার বেশি / < 3.5% |
| DC ভোল্টেজ নামমাত্র / বর্ধিত পরিসীমা (কোন ওভারলোড নেই)3) |
|
45 - 58 VDC / 40 - 45 VDC |
| DC কারেন্ট (সর্বোচ্চ) |
|
1920 A / 2700 A ওভারলোডের সময় (15s) |
| ইনপুট বৈশিষ্ট্য |
|
মডিউল : L এবং N-এ ফিউজ, হট প্লাগেবল, ভ্যারিস্টর, হট প্লাগেবল
AC ইনপুট পৃথক স্ক্রু টার্মিনাল L1-L3, N ও PE-এর জন্য 150 mm2
|
| ব্যাটারি ব্রেকার |
| 1-পোল ব্যাটারি ব্রেকার |
2*TPS 2 হোল্ডার (800-1600 A) |
4*TPS 00 হোল্ডার (250-600 A) |
| বিকল্প |
| B-ইনপুট সর্বোচ্চ পাওয়ার (FP2 HE, 2 kW রেকটিফায়ার সহ) |
|
72 kW |
| B-ইনপুট সর্বোচ্চ পাওয়ার (FP2 HE, 3 kW রেকটিফায়ার সহ) |
|
108 kW |
| DC বিতরণ (সরাসরি ব্রেকারে সংযোগ) |
|
1-125 A, 1 পোল ব্রেকার (সর্বোচ্চ 30 পিসি 18 মিমি, সর্বোচ্চ 20 পিসি 27 মিমি) |
| LVBD (1-পোল) |
|
1800 A |
| অন্যান্য স্পেসিফিকেশন |
| দক্ষতা |
>96% (মেইনস মোড (AC/AC এবং AC/DC)), >94% (ইনভার্টার মোড (DC/AC)) |
| সুরক্ষা শ্রেণী |
IP 20 |
|
|
| অপারেটিং তাপমাত্রা |
-40 থেকে +55°C (-40 থেকে +131°F), আর্দ্রতা 5 - 95% RH নন-কনডেনসিং |
| সংরক্ষণ তাপমাত্রা |
-40 থেকে +85°C (-40 থেকে +185°F), আর্দ্রতা 0 - 99% RH নন-কনডেনসিং |
| মাত্রা[WxDxH] / ওজন |
1200 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 300 কেজি (1100 পাউন্ড) |
| ডিজাইন স্ট্যান্ডার্ড |
| বৈদ্যুতিক নিরাপত্তা |
EN 60950-1, EN 62040-1 UPS নিরাপত্তা |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 পার্ট 15
EN 61000-6-1 /-2/-3/-4, EN62040-2
|
|
|
পরিবেশ
|
ETSI EN 300 019: 2-1 (শ্রেণী 1.2), 2-2 (শ্রেণী 2.3)
সাধারণ অপারেটিং শর্তাবলী IEC/EN 62040-3:2011 ধারা 4.1 RoHS (2011/65/EU) এবং WEEE (2002/96/EC) অনুবর্তী হতে হবে
|
|
1) আউটপুট ভোল্টেজ রেঞ্জ কারখানায় কনফিগার করা হয়েছে এবং শীর্ষ চেসিসে পৃথক কীইং আছে
3) 40 - 45 VDC: কর্মক্ষমতা হ্রাস - কোন পাওয়ার বুস্ট নেই এবং AC আউটপুটে ভোল্টেজ THD বৃদ্ধি পেয়েছে।
|
2) AC লোডের অগ্রাধিকার আছে। সর্বোচ্চ উপলব্ধ DC আউটপুট পাওয়ার এবং কারেন্ট তাৎক্ষণিক এর উপর নির্ভরশীল
AC লোড এবং AC ইনপুট ভোল্টেজ; যেমন 230VAC-এর জন্য সম্পূর্ণ AC পাওয়ার এবং নামমাত্র ইনপুটে সর্বোচ্চ 48kW/1000 A।
4) যদি DC ভোল্টেজ 43V-এর নিচে নেমে যায়, তাহলে ইনপুট কারেন্ট এই স্তরের উপরে বাড়তে পারে
|
* AC ও DC ফিড সহ ইনডোর রেকটিভার্টার ক্যাবিনেট একটি ক্যাবিনেটে
