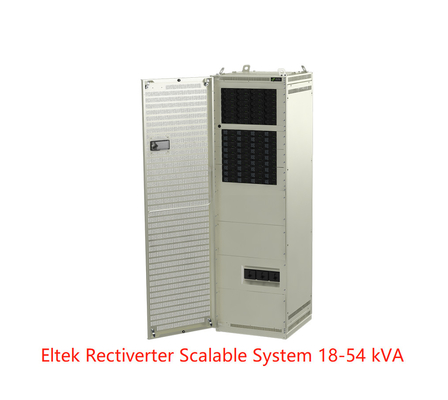

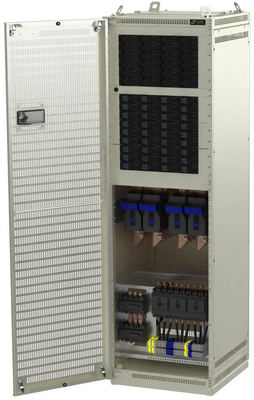

| মডেল / অর্ডার তথ্য |
|
54 kVA + 72 kW B-ইনপুট |
| পণ্য পরিবার |
|
CIEJ3642.xxxx |
|
| এসি আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (অ্যাডজাস্টেবল রেঞ্জ)1) |
|
400 VAC 3 ফেজ (Y) / 346-415 VAC |
| ফ্রিকোয়েন্সি (ডিফল্ট ইনভার্টার মোড) |
|
50 Hz (অভিযোজিত) |
| ফ্রিকোয়েন্সি (সেট-সক্ষম বৈদ্যুতিন সংকেতের মেরু বদল মোড) |
|
50Hz, 60Hz বা সর্বশেষ সিঙ্ক করা 50/60Hz (অভিযোজিত) |
| পাওয়ার সর্বোচ্চ (একটানা / ওভারলোড (<15s)) |
|
43,2 kW (54 kVA) / 72 kVA |
| বর্তমান সর্বোচ্চ/পর্যায় (একটানা / ওভারলোড (<15s)) |
|
78ARMS / 104,4ARMS |
| বর্তমান (সর্বোচ্চ) দ্রুত ট্রিপ/ফেজ (20ms) |
|
380A (6 x নামমাত্র) |
| ধরে রাখুন (ভোল্টেজ ডিপস) (ব্যাটারিতে স্যুইচ করার আগে) |
|
> 5 ms @ 43,2 kW লোড |
| THD |
|
< 1.5 % প্রতিরোধী লোডে |
| আউটপুট বৈশিষ্ট্য |

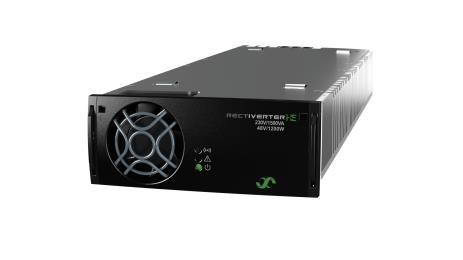

মডিউল: এল এবং এন এ ফিউজ, হট প্লাগেবল
100 A MCCB, AC আউটপুট পৃথক স্ক্রু টার্মিনাল 70 mm2 L1-L3, N & PE এর জন্য
|
| ডিসি আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (সামঞ্জস্যযোগ্য পরিসীমা) |
|
53.5 ভিডিসি / 43 - 58 ভিডিসি |
| শক্তি (সর্বোচ্চ @ নামমাত্র ইনপুট) |
|
43,2 কিলোওয়াট 2) |
| বর্তমান (সর্বোচ্চ @VOUT ≤ 48 ভিডিসি) |
|
900 A 2) |
| সময় ধরে রাখুন, সর্বোচ্চ আউটপুট শক্তি |
|
>10ms;VOUT > 41 VDC |
| আউটপুট বৈশিষ্ট্য |
|
শর্ট সার্কিট প্রমাণ, ওভার ভোল্টেজ শাটডাউন
M10 বোল্টের সাথে ব্যাটারি ইনপুট/আউটপুট সংযোগ
|
| তথ্য অন্তর্ভুক্তী |
| এসি মেইন ইনপুট ভোল্টেজ (3 ফেজ Y) |
|
320-475 VAC, |
| এসি কারেন্ট/ফেজ (নামমাত্র আউটপুট ভোল্টেজে) (মডিউল প্রকারের উপর নির্ভর করে) |
92-138 ARMS 4) |
| ফ্রিকোয়েন্সি (ডিফল্ট: সিঙ্ক পরিসীমা) |
|
47-53 এবং 57-63 Hz |
| ফ্রিকোয়েন্সি (সেট-সক্ষম: সিঙ্ক পরিসীমা) |
|
47-53 Hz, 57-63 Hz বা উভয় (অভিযোজিত) |
| পাওয়ার ফ্যাক্টর / THD |
|
> 0.99 50% লোড বা তার বেশি / <3.5% |
| ডিসি ভোল্টেজ নামমাত্র / বর্ধিত পরিসর (কোন ওভারলোড নেই)3) |
|
45 - 58 ভিডিসি / 40 - 45 ভিডিসি |
| ডিসি কারেন্ট (সর্বোচ্চ) |
|
ওভারলোডের সময় 1152 এ / 1620 এ (15 সেকেন্ড) |
| ইনপুট বৈশিষ্ট্য |
মডিউল: এল এবং এন-এ ফিউজ, হট প্লাগেবল, ভ্যারিস্টর, হট প্লাগেবল
160 A MCCB, AC ইনপুট পৃথক স্ক্রু টার্মিনাল 70 mm2 L1-L3, N & PE এর জন্য
|
| ডিসি লোড এবং ব্যাটারি ব্রেকারের বিকল্প |
ব্যাটারি ব্রেকার |
ডিসি লোড ব্রেকার |
| সম্ভাব্য কনফিগারেশন (2 পোল ব্রেকার) |
2*1600 A (4*TPS 2 হোল্ডার 800-1600 A) |
- |
| সম্ভাব্য কনফিগারেশন (2 পোল ব্রেকার) |
4*600 A (8*TPS 00 হোল্ডার 250-600 A) |
- |
| সম্ভাব্য কনফিগারেশন (2 পোল ব্রেকার) |
2*600 A (4*TPS 00 হোল্ডার 250-600 A) |
2*600 A (4*TPS 00 হোল্ডার 250-600 A) |
| বিকল্প |
| বি-ইনপুট সর্বোচ্চ শক্তি (FP2 HE, 3 kW রেকটিফায়ার সহ) |
|
72 কিলোওয়াট |
| ম্যানুয়াল বাইপাস সুইচ |
|
2*160 A |
| LVBD (1-মেরু) |
|
1800 এ |
| অন্যান্য স্পেসিফিকেশন |
| দক্ষতা |
>96% (মেন মোড (AC/AC এবং AC/DC)), >94% (ইনভার্টার মোড (DC/AC)) |
| সুরক্ষা বর্গ |
আইপি 20 |
|
|
| অপারেটিং তাপমাত্রা |
-40 থেকে +55 ডিগ্রি সেলসিয়াস (-40 থেকে +131 ডিগ্রি ফারেনহাইট), আর্দ্রতা 5 - 95% আরএইচ নন-কন্ডেন্সিং |
| সংগ্রহস্থল তাপমাত্রা |
-40 থেকে +85°C (-40 থেকে +185°F), আর্দ্রতা 0 - 99% RH নন-কন্ডেন্সিং |
| মাত্রা [WxDxH] / ওজন |
600 x 600x 2000 মিমি (23,7 x 23,7 x 78,8”) / 300 কেজি (1100 পাউন্ড) |
| ডিজাইন স্ট্যান্ডার্ড |
| বৈদ্যুতিক নিরাপত্তা |
EN 60950-1, EN 62040-1 UPS নিরাপত্তা |
|
| ইএমসি |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 পার্ট 15
EN 61000-6-1 /-2/-3/-4, EN 62040-2
|
|
|
পরিবেশ
|
ETSI EN 300 019: 2-1 (ক্লাস 1.2), 2-2 (ক্লাস 2.3)
IEC/EN 62040-3:2011 ক্লজ 4.1 RoHS (2011/65/EU) এবং WEEE (2002/96/EC) অনুসারে সাধারণ অপারেটিং শর্তগুলি হতে হবে
|
|
1) আউটপুট ভোল্টেজ রেঞ্জ ফ্যাক্টরিতে কনফিগার করা হয়েছে এবং টপ চ্যাসিসে স্বতন্ত্র কী করা আছে
3) 40 - 45 VDC: হ্রাস কর্মক্ষমতা - কোন শক্তি বৃদ্ধি এবং AC আউটপুটে THD ভোল্টেজ বৃদ্ধি।
|
2) এসি লোড অগ্রাধিকার আছে.সর্বোচ্চউপলব্ধডিসি আউটপুট পাওয়ার এবং কারেন্ট তাত্ক্ষণিক এসি লোড এবং এসি ইনপুট ভোল্টেজের উপর নির্ভরশীল;অর্থাৎ সর্বোচ্চ 28 ,8kW/600 A সম্পূর্ণ এসি পাওয়ারে এবং 230VAC এর জন্য নামমাত্র ইনপুট।
4) DC ভোল্টেজ 43V এর নিচে টানা হলে ইনপুট কারেন্ট এই স্তরের উপরে বাড়তে পারে
|
