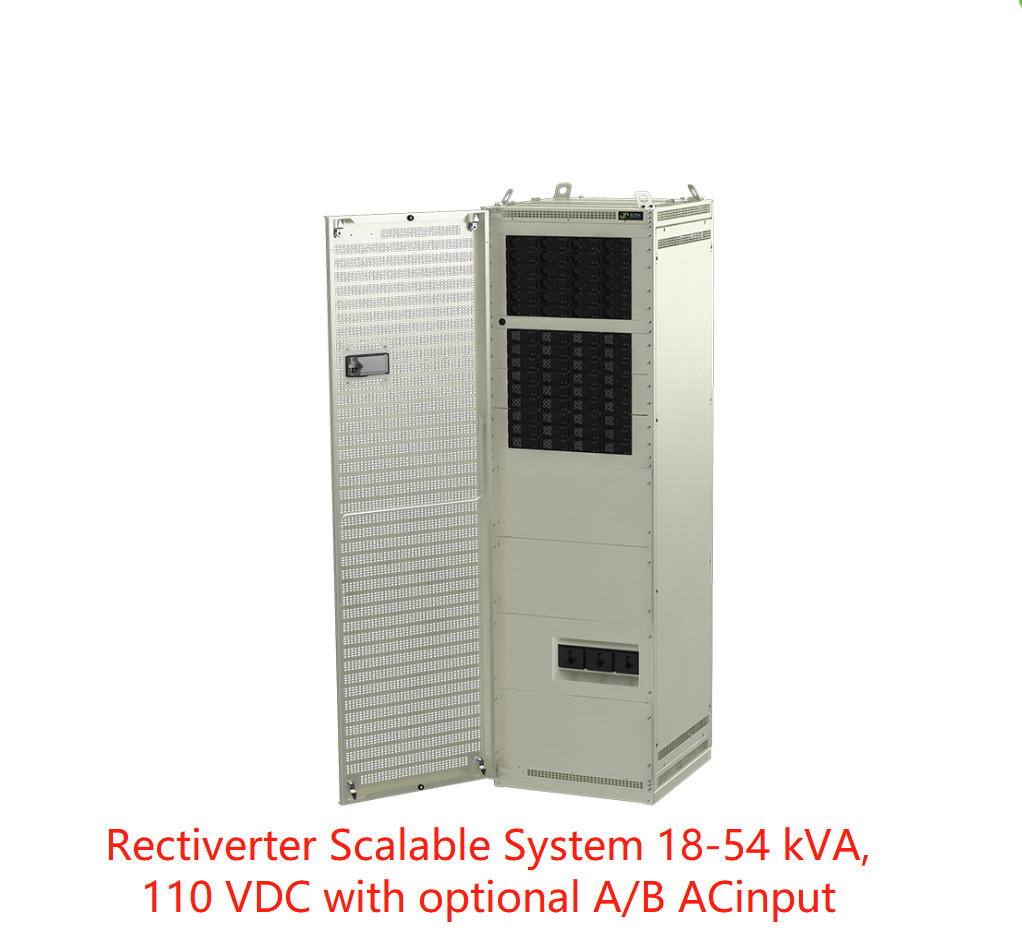

এলটেক রেক্টিভার্টার ইনডোর স্কেলযোগ্য সিস্টেম 18-54 কেভিএ, 110 ভিডিসি এ + বি ইনপুট ((সিআইইজে 3643.4xxx))
এলটেক রেক্টিভার্টার ইনডোর স্কেলযোগ্য সিস্টেম 18-54 কেভিএ, 110 ভিডিসি এ + বি ইনপুট ((সিআইইজে 3643.4xxx))
স্কেলেবল রিফেক্টর ইনডোর সিস্টেমটি ৪০০ ভিএসি ৩-ফেজ বা ২৩০ ভিএসি ১-ফেজ লোডের জন্য ব্যাক-আপ পাওয়ার এবং ডিসি লোড এবং ব্যাটারি চার্জ করার জন্য ৪৮ ভিডিসি পাওয়ার সরবরাহ করে।
স্কেলযোগ্য রিফেক্টর ইনডোর সিস্টেমটি 400 ভিএসি 3-ফেজ বা 230 ভিএসি 1-ফেজ লোডের জন্য এসি ব্যাকআপ শক্তি এবং ব্যাটারি চার্জিং এবং ঐচ্ছিক ডিসি লোডের জন্য 110 ভিডিসি শক্তি সরবরাহ করে
ঐচ্ছিক বি-ইনপুট (দ্বৈত এসি ইনপুট) এর সাথে সংমিশ্রণে একটি ঐতিহ্যগত এটিএস (স্বয়ংক্রিয় স্থানান্তর সুইচ) এর প্রয়োজনীয়তা দূর করে।এসি লোডের উপর কোনও বাধা ছাড়াই একটি নিরবচ্ছিন্ন অপারেশন.
যখন এটি একটি এসি ইউপিএস হিসাবে ব্যবহারের জন্য দ্বৈত এসি ইনপুট দিয়ে কনফিগার করা হয়, এটি EN 62040-3 অনুযায়ী - VFI SS 111 হিসাবে শ্রেণীবদ্ধ করা হয়
মূল বৈশিষ্ট্য
- ৪০০ ভিএসি ৩ ফেজ ইনপুট (ওয়াই)
- ৪০০ ভিএসি ৩ ফেজ আউটপুট (ওয়াই)
- 110VDC ইনপুট/আউটপুট
- সর্বাধিক 54 কেভিএ / 43,2 কিলোওয়াট এসি আউটপুট
- সর্বোচ্চ ৪৩.২ কিলোওয়াট DC আউটপুট
- সুরক্ষিত বাল্ক এসি আউটপুট
- A + B বিকল্প (দ্বৈত এসি ইনপুট)
- ম্যানুয়াল বাইপাস অপশন
- ৪টি পর্যন্ত ব্যাটারি স্ট্রিং
- স্থানান্তর প্রযুক্তিতে নির্মিত
- ১৫০% ওভারলোড ক্ষমতা, ১৫ এস
- ৬০০% দ্রুত ট্রাইপ বর্তমান ২০ এমএস
- গরম প্লাগযোগ্য
- স্মার্টপ্যাক২ কন্ট্রোলার
- Flatpack2 সংশোধকগুলির সাথে সমান্তরালভাবে কাজ করে
- বিশ্বব্যাপী সম্মতি
- পেটেন্টকৃত HE প্রযুক্তি

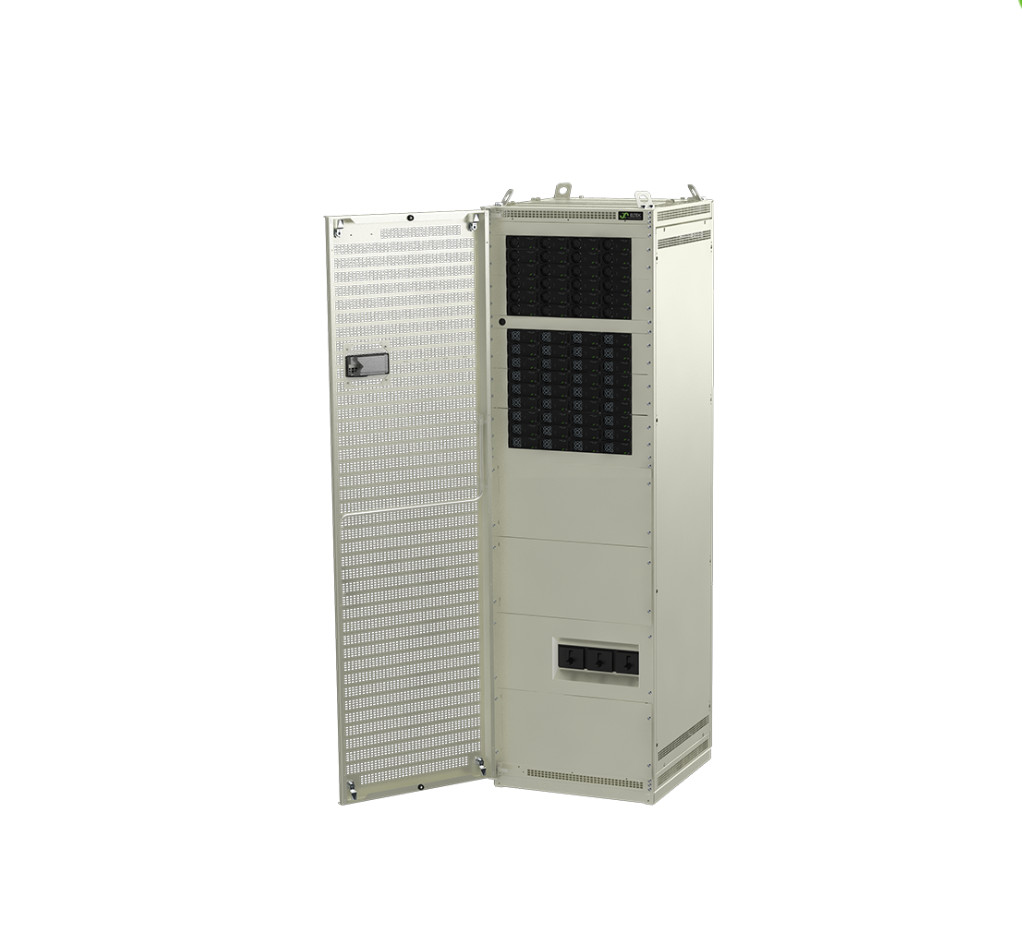

সামনের দিকের দৃশ্য 54 কেভিএ + 48 কেভিএ এ-ইনপুট
|
| মডেল |
৭২ কিলোওয়াট |
| পার্ট নম্বর |
CIEJ3643.xxxx |
| ইনপুট DATA |
| ভোল্টেজ পরিসীমা এসি (3 ফেজ Y) |
৩২০-৪৭৫ ভোল্ট |
| ভোল্টেজ পরিসীমা DC |
৯০-১৪৫ ভোল্ট |
| সর্বাধিক বর্তমান এসি (প্রতি ধাপে) |
৯২-১৩৮ এ |
| ঘনত্ব |
৫০ হার্টজ / ৬০ হার্টজ |
| পাওয়ার ফ্যাক্টর |
> ০99 |
| আউটপুট DATA |
| নিয়ন্ত্রিত পরিসীমা এসি (3 ফেজ Y) |
৩৪৬-৪১৫ ভোল্ট |
| নিয়মিত পরিসীমা ডিসি |
৯৭-১৪৫ ভোল্ট |
| সর্বাধিক আউটপুট পাওয়ার এসি |
54,0 kVA / 43,2 kW |
| সর্বাধিক আউটপুট পাওয়ার ডিসি |
43,2 কিলোওয়াট |
| অনুমোদিত লোড পাওয়ার ফ্যাক্টর |
0 ইন্ড থেকে 0 ক্যাপ। |
| ঘনত্ব |
৫০ হার্টজ / ৬০ হার্টজ |
| ব্যাটারি ব্রেকার (২-পোল) |
২*৬৩০ এ |
| অপশন |
| বি-ইনপুট (দ্বৈত এসি ইনপুট) |
৪৮ কিলোওয়াট |
| ম্যানুয়াল বাইপাস সুইচ |
অভ্যন্তরীণ |
|
প্যারামিটারঃ
|
| মডেল / অর্ডার সংক্রান্ত তথ্য |
54 কেভিএ + 48 কিলোওয়াট এ-ইনপুট |
৫৪ কেভিএ + ৪৮ কিলোওয়াট বি-ইনপুট |
| পণ্য পরিবার |
|
CIEJ3643.4xxx |
CIEJ3643.4 xxx |
| এসি আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (নিয়মিত পরিসীমা) 1) |
|
400 VAC 3 ফেজ (Y) / 346-415 VAC |
| ফ্রিকোয়েন্সি (ডিফল্ট ইনভার্টার মোড) |
|
50 হার্জ (অ্যাডাপ্টিভ) |
| ফ্রিকোয়েন্সি (নির্ধারণযোগ্য ইনভার্টার মোড) |
|
50Hz, 60Hz অথবা সর্বশেষ সিঙ্ক করা 50/60Hz (অ্যাডাপ্টিভ) |
| সর্বাধিক শক্তি (অবিচ্ছিন্ন / অতিরিক্ত লোড (<15s) |
|
43,2 kW (54 kVA) / 72 kVA |
| সর্বাধিক বর্তমান/ফেজ (ধারাবাহিক / অতিরিক্ত লোড (<15s) |
|
78ARMS / 104,4ARMS |
| বর্তমান (সর্বোচ্চ) দ্রুত ট্রিপ/ফেজ (20ms) |
|
380A (6 x নামমাত্র) |
| অপেক্ষা করুন (ভোল্টেজ ডিপস) (ব্যাটারিতে স্যুইচ করার আগে) |
|
> ৫ এমএস @ ৪৩.২ কিলোওয়াট লোড |
| টিএইচডি |
|
< ১.৫% প্রতিরোধী লোডে |
| আউটপুট বৈশিষ্ট্য |
মডিউলঃ এল এবং এন এ ফিউজ, গরম প্লাগযোগ্য
100 A এমসিসিবি, এসি আউটপুট পৃথক স্ক্রু টার্মিনাল 70 মিমি2 L1-L3, N & PE এর জন্য
|
| ডিসি আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (নিয়মিত পরিসীমা) |
|
122,5 VDC / 97 - 145 VDC |
| পাওয়ার (সর্বোচ্চ @নামমাত্র ইনপুট) |
|
43২ কিলোওয়াট) |
| বর্তমান (সর্বোচ্চ @VOUT ≤ 48 VDC) |
|
400 A 2) |
| হোল্ড আপ সময়, সর্বোচ্চ আউটপুট ক্ষমতা |
|
>10ms; VOUT > 97 VDC |
| আউটপুট বৈশিষ্ট্য |
|
শর্ট সার্কিট প্রুফ, ওভার ভোল্টেজ বন্ধ
এম১০ বোল্টের সাথে ব্যাটারির ইনপুট/আউটপুট সংযোগ
|
| ইনপুট DATA |
| এসি প্রধান ইনপুট ভোল্টেজ ((৩ ফেজ Y) |
|
৩২০-৪৭৫ ভিএসি, |
| এসি স্ট্রিম/ফেজ ((নামমাত্র আউটপুট ভোল্টেজে) (মডিউল প্রকারের উপর নির্ভর করে) |
92-138 ARMS 4) |
| ফ্রিকোয়েন্সি (ডিফল্টঃ সিঙ্ক পরিসীমা) |
|
৪৭-৫৩ এবং ৫৭-৬৩ হার্জ |
| ফ্রিকোয়েন্সি (নির্ধারণযোগ্যঃ সিঙ্ক পরিসীমা) |
|
৪৭-৫৩ হার্টজ, ৫৭-৬৩ হার্টজ অথবা উভয়ই (অ্যাডাপ্টিভ) |
| পাওয়ার ফ্যাক্টর / টিএইচডি |
|
> ০.৯৯ ৫০% লোড বা তার বেশি / < ৩.৫% |
| ডিসি ভোল্টেজ নামমাত্র / বর্ধিত পরিসীমা (অত্যধিক লোড ছাড়াই) 3) |
|
১০২-১৪৫ ভিডিসি / ৯০-১৪৫ ভিডিসি |
| DC বর্তমান (সর্বোচ্চ) |
|
ওভারলোডের সময় 450A / 648A (15s) |
| ইনপুট বৈশিষ্ট্য |
মডিউলঃ এল এবং এন এ ফিউজ, হট প্লাগযোগ্য, ভারিস্টর, হট প্লাগযোগ্য
160 A এমসিসিবি, এসি ইনপুট পৃথক স্ক্রু টার্মিনাল 70 মিমি2 L1-L3, N & PE এর জন্য
|
| ব্যাটারি ও লোড ব্রেকার |
| ২-পোল ব্যাটারি ব্রেকার |
|
২* এমসিসিবি ৬৩০ এ |
১* এমসিসিবি ৮৮০ এ |
| ২-পোল লোড ব্রেকার |
|
- |
১* এমসিসিবি ৬৩০ এ |
| অপশন |
| বি-ইনপুট সর্বোচ্চ ক্ষমতা (এফপি২ এইচই, ২ কিলোওয়াট রেক্টিফায়ার সহ) |
|
৪৮ কিলোওয়াট |
| ম্যানুয়াল বাইপাস সুইচ |
|
২*১৬০ এ |
| অন্যান্য স্পেসিফিকেশন |
| কার্যকারিতা |
>96% (প্রধান মোড (AC/AC এবং AC/DC)), >94% (ইনভার্টার মোড (DC/AC)) |
| সুরক্ষা শ্রেণি |
আইপি ২০ |
|
|
| অপারেটিং তাপমাত্রা |
-40 থেকে +55°C (-40 থেকে +131°F), আর্দ্রতা 5 - 95% RH noncondensing |
| সংরক্ষণের তাপমাত্রা |
-40 থেকে +85°C (-40 থেকে +185°F), আর্দ্রতা 0 - 99% RH অ-কন্ডেনসিং |
| মাত্রা [WxDxH] / ওজন |
600 x 600 x 2000 মিমি (23,7 x 23,7 x 78,8 ′′) / 300 কেজি (1100 পাউন্ড) |
| ডিজাইন স্ট্যান্ডার্ড |
| বৈদ্যুতিক নিরাপত্তা |
EN 60950-1, EN 62040-1 ইউপিএস নিরাপত্তা |
|
| ই এম সি |
ETSI EN 300 386 ভোল্ট1.6.1, এফসিসি সিএফআর ৪৭ পার্ট ১৫
EN 61000-6-1 /-2/-4/-5
|
|
|
পরিবেশ
|
ETSI EN 300 019: 2-1 (ক্লাস 1.2), 2-2 (ক্লাস 2.3)
IEC/EN 62040-3:2011 ধারা 4 অনুযায়ী স্বাভাবিক অপারেটিং শর্ত।2
আইইসি ৬২০৪০-৩ঃ২০১১ ধারা ৪ অনুযায়ী অন্যান্য অপারেটিং শর্তাবলী।3, 2011/65/EU (RoHS) এবং 2012/19/EU (WEEE) সম্পর্কে জানাতে হবে
|
|
1) কারখানায় কনফিগার করা আউটপুট ভোল্টেজ ব্যাপ্তি এবং শীর্ষ শ্যাসিতে পৃথক কী রয়েছে
3) 90 - 102 VDC: হ্রাস কর্মক্ষমতা - কোন শক্তি বৃদ্ধি এবং AC আউটপুট উপর ভোল্টেজ THD বৃদ্ধি।
|
2) এসি লোড অগ্রাধিকার আছে। সর্বোচ্চউপলব্ধডিসি আউটপুট পাওয়ার এবং বর্তমান তাত্ক্ষণিক এসি লোড এবং এসি ইনপুট ভোল্টেজের উপর নির্ভর করে; অর্থাৎ সর্বোচ্চ ২৮,৮ কিলোওয়াট / ২৬০ এ পূর্ণ এসি পাওয়ার এবং নামমাত্র ইনপুট 230VAC এর জন্য।
4) যদি DC ভোল্টেজ 97 ভি এর নিচে টানা হয় তবে ইনপুট বর্তমান এই স্তরের উপরে বৃদ্ধি পেতে পারে
|
* এক ক্যাবিনেটে এসি এবং ডিসি ফিড সহ অভ্যন্তরীণ রেক্টিভার্টার ক্যাবিনেট
