এলটেক রেক্টিভার্টার ইন্ডোর সিস্টেম স্কেলেবল সিস্টেম 18-54KVA 220Vdc 400 VAC বা 230Vac (CIEJ3643.4xxx) এর জন্য এসি ব্যাকআপ পাওয়ার
এলটেক রেক্টিভার্টার ইন্ডোর সিস্টেম স্কেলেবল সিস্টেম 18-54KVA 220Vdc 400 VAC বা 230Vac (CIEJ3643.4xxx) এর জন্য এসি ব্যাকআপ পাওয়ার
স্কেলযোগ্য রেক্টিভার্টার ইনডোর সিস্টেম এসি ব্যাকআপ পাওয়ার প্রদান করে
400 VAC 3-ফেজ বা 230 VAC 1-ফেজ লোড, এবং ব্যাটারির জন্য 220 VDC পাওয়ার
চার্জিং এবং ঐচ্ছিক ডিসি লোড।নমনীয় ডিসি আউটপুট সেট করা যেতে পারে
10 ঘন্টা পর্যন্ত সুরক্ষা সময় সহ বড় ব্যাটারি ব্যাকআপ রিচার্জ করুন।
ঐচ্ছিক বি-ইনপুট (ডুয়াল এসি ইনপুট) এর সাথে একত্রিত করে বাদ দেয়
একটি ঐতিহ্যগত ATS (স্বয়ংক্রিয় স্থানান্তর সুইচ) প্রয়োজন।যেখানে A থেকে B ইনপুট সুইচ
, নং সহ একটি বিরামবিহীন অপারেশন
এসি লোডে বাধা
.
ঐচ্ছিক বি-ইনপুট (ডুয়াল এসি ইনপুট) এর সাথে একত্রে একটি ঐতিহ্যবাহী ATS (স্বয়ংক্রিয় স্থানান্তর সুইচ) এর প্রয়োজনীয়তা দূর করে। যেখানে A থেকে B ইনপুটে সুইচ করা হয়, এসি লোডে কোনো বাধা ছাড়াই একটি বিরামবিহীন অপারেশন।
AC UPS হিসাবে ব্যবহারের জন্য ডুয়াল এসি ইনপুট দিয়ে কনফিগার করা হলে, এটি EN 62040-3 অনুসারে VFI SS 111 হিসাবে শ্রেণীবদ্ধ করা হয়
মূল বৈশিষ্ট্য
l 400 VAC 3 ফেজ (Y) ইনপুট
l 400 VAC 3 ফেজ (Y) আউটপুট
l 220VDC ইনপুট/আউটপুট
l সর্বোচ্চ 54 কেভিএ / 43,2 কিলোওয়াট এসি আউটপুট
l সর্বোচ্চ 43,2 কিলোওয়াট ডিসি আউটপুট
l সুরক্ষিত বাল্ক এসি আউটপুট
l A+B বিকল্প (ডুয়াল এসি ইনপুট)
l ম্যানুয়াল বাইপাস বিকল্প
4 পর্যন্ত ব্যাটারি স্ট্রিং
l বিল্ট ইন ট্রান্সফার প্রযুক্তি
l 150% ওভারলোড ক্ষমতা, 15S
l 600% দ্রুত ট্রিপ বর্তমান 20 মি.সে
l হট প্লাগেবল
l Smartpack2 কন্ট্রোলার
l Flatpack2 রেকটিফায়ারের সাথে সমান্তরালভাবে কাজ করে
l গ্লোবাল কমপ্লায়েন্স
l পেটেন্ট এইচই প্রযুক্তি
পরামিতি:
| |
| মডেল / অর্ডার তথ্য |
54 kVA + 48 kW A-ইনপুট |
54 kVA + 48 kW B-ইনপুট |
| পণ্য পরিবার |
|
CIEJ3643.4xxx |
CIEJ3643.4 xxx |
| এসি আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (অ্যাডজাস্টেবল রেঞ্জ)1) |
|
400 VAC 3 ফেজ (Y) / 346-415 VAC |
| ফ্রিকোয়েন্সি (ডিফল্ট ইনভার্টার মোড) |
|
50 Hz (অভিযোজিত) |
| ফ্রিকোয়েন্সি (সেট-সক্ষম বৈদ্যুতিন সংকেতের মেরু বদল মোড) |
|
50Hz, 60Hz বা সর্বশেষ সিঙ্ক করা 50/60Hz (অভিযোজিত) |
| পাওয়ার সর্বোচ্চ (একটানা / ওভারলোড (<15s)) |
|
43,2 kW (54 kVA) / 72 kVA |
| বর্তমান সর্বাধিক/পর্যায় (একটানা / ওভারলোড (<15s)) |
|
78ARMS / 104,4ARMS |
| বর্তমান (সর্বোচ্চ) দ্রুত ট্রিপ/ফেজ (20ms) |
|
380A (6 x নামমাত্র) |
| ধরে রাখুন (ভোল্টেজ ডিপস) (ব্যাটারিতে স্যুইচ করার আগে) |
|
> 5 ms @ 43,2 kW লোড |
| THD |
|
< 1.5 % প্রতিরোধী লোডে |
| আউটপুট বৈশিষ্ট্য |
মডিউল: এল এবং এন এ ফিউজ, হট প্লাগেবল
100 A MCCB, AC আউটপুট পৃথক স্ক্রু টার্মিনাল 70 mm2 L1-L3, N & PE এর জন্য
|
| ডিসি আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (সামঞ্জস্যযোগ্য পরিসীমা) |
|
122,5 ভিডিসি / 97 - 145 ভিডিসি |
| শক্তি (সর্বোচ্চ @ নামমাত্র ইনপুট) |
|
43,2 কিলোওয়াট 2) |
| বর্তমান (সর্বোচ্চ @VOUT ≤ 48 ভিডিসি) |
|
400 A 2) |
| সময় ধরে রাখুন, সর্বোচ্চ আউটপুট শক্তি |
|
>10ms;VOUT > 97 VDC |
| আউটপুট বৈশিষ্ট্য |
|
শর্ট সার্কিট প্রমাণ, ওভার ভোল্টেজ শাটডাউন
M10 বোল্টের সাথে ব্যাটারি ইনপুট/আউটপুট সংযোগ
|
| তথ্য অন্তর্ভুক্তী |
| এসি মেইন ইনপুট ভোল্টেজ (3 ফেজ Y) |
|
320-475 VAC, |
| এসি কারেন্ট/ফেজ (নামমাত্র আউটপুট ভোল্টেজে) (মডিউল প্রকারের উপর নির্ভর করে) |
92-138 ARMS 4) |
| ফ্রিকোয়েন্সি (ডিফল্ট: সিঙ্ক পরিসীমা) |
|
47-53 এবং 57-63 Hz |
| ফ্রিকোয়েন্সি (সেট-সক্ষম: সিঙ্ক পরিসীমা) |
|
47-53 Hz, 57-63 Hz বা উভয় (অভিযোজিত) |
| পাওয়ার ফ্যাক্টর / THD |
|
> 0.99 50% লোড বা তার বেশি / <3.5% |
| ডিসি ভোল্টেজ নামমাত্র / বর্ধিত পরিসর (কোন ওভারলোড নেই)3) |
|
102 - 145 ভিডিসি / 90 - 145 ভিডিসি |
| ডিসি কারেন্ট (সর্বোচ্চ) |
|
ওভারলোডের সময় 450 A / 648 A (15 সেকেন্ড) |
| ইনপুট বৈশিষ্ট্য |
মডিউল: এল এবং এন-এ ফিউজ, হট প্লাগেবল, ভ্যারিস্টর, হট প্লাগেবল
160 A MCCB, AC ইনপুট পৃথক স্ক্রু টার্মিনাল 70 mm2 L1-L3, N & PE এর জন্য
|
| ব্যাটারি এবং লোড ব্রেকার |
| 2-মেরু ব্যাটারি ব্রেকার |
|
2*MCCB 630 A |
1*MCCB 880 A |
| 2-মেরু লোড ব্রেকার |
|
- |
1*MCCB 630 A |
| বিকল্প |
| বি-ইনপুট সর্বোচ্চ শক্তি (FP2 HE, 2 kW রেকটিফায়ার সহ) |
|
48 কিলোওয়াট |
| ম্যানুয়াল বাইপাস সুইচ |
|
2*160 A |
| অন্যান্য স্পেসিফিকেশন |
| দক্ষতা |
>96% (মেন মোড (AC/AC এবং AC/DC)), >94% (ইনভার্টার মোড (DC/AC)) |
| সুরক্ষা বর্গ |
আইপি 20 |
|
|
| অপারেটিং তাপমাত্রা |
-40 থেকে +55 ডিগ্রি সেলসিয়াস (-40 থেকে +131 ডিগ্রি ফারেনহাইট), আর্দ্রতা 5 - 95% আরএইচ নন-কন্ডেন্সিং |
| সংগ্রহস্থল তাপমাত্রা |
-40 থেকে +85°C (-40 থেকে +185°F), আর্দ্রতা 0 - 99% RH নন-কন্ডেন্সিং |
| মাত্রা [WxDxH] / ওজন |
600 x 600x 2000 মিমি (23,7 x 23,7 x 78,8”) / 300 কেজি (1100 পাউন্ড) |
| ডিজাইন স্ট্যান্ডার্ড |
| বৈদ্যুতিক নিরাপত্তা |
EN 60950-1, EN 62040-1 UPS নিরাপত্তা |
|
| ইএমসি |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 পার্ট 15
EN 61000-6-1 /-2/-4/-5
|
|
|
পরিবেশ
|
ETSI EN 300 019: 2-1 (ক্লাস 1.2), 2-2 (ক্লাস 2.3)
IEC/EN 62040-3:2011 ধারা 4.2 অনুযায়ী সাধারণ অপারেটিং শর্ত
IEC 62040-3:2011 ধারা 4.3 অনুযায়ী অন্যান্য অপারেটিং শর্তাবলী, 2011/65/EU (RoHS) এবং 2012/19/EU (WEEE) এ পরামর্শ দিতে হবে
|
|
1) আউটপুট ভোল্টেজ রেঞ্জ ফ্যাক্টরিতে কনফিগার করা হয়েছে এবং টপ চ্যাসিসে স্বতন্ত্র কী করা আছে
3) 90 - 102 ভিডিসি: কর্মক্ষমতা হ্রাস - কোন শক্তি বৃদ্ধি এবং AC আউটপুটে THD ভোল্টেজ বৃদ্ধি।
|
2) এসি লোড অগ্রাধিকার আছে.সর্বোচ্চউপলব্ধডিসি আউটপুট পাওয়ার এবং কারেন্ট তাত্ক্ষণিক এসি লোড এবং এসি ইনপুট ভোল্টেজের উপর নির্ভরশীল;অর্থাৎ সর্বোচ্চ 28 ,8kW/260 A সম্পূর্ণ এসি পাওয়ারে এবং 230VAC এর জন্য নামমাত্র ইনপুট।
4) DC ভোল্টেজ 97 V এর নিচে টানা হলে ইনপুট কারেন্ট এই স্তরের উপরে বাড়তে পারে
|

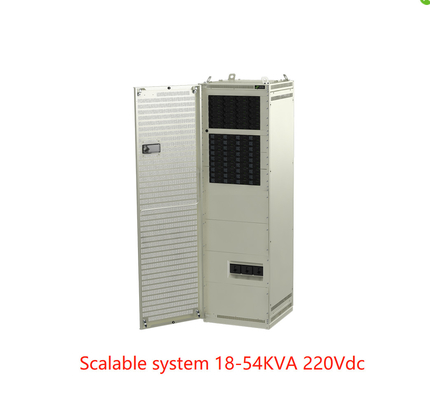

* একটি ক্যাবিনেটে এসি ও ডিসি ফিড সহ ইনডোর রেক্টিভার্টার ক্যাবিনেট

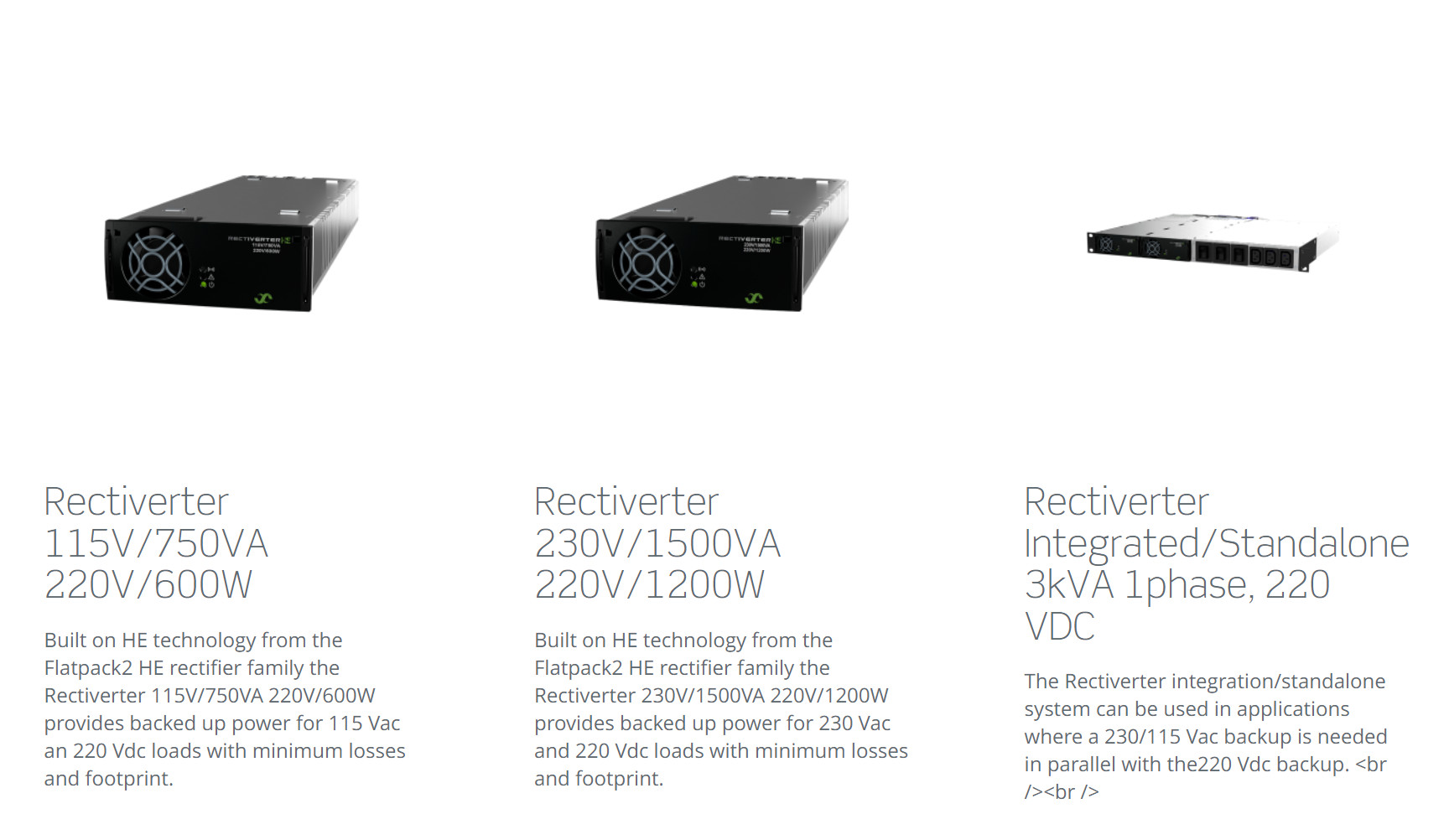

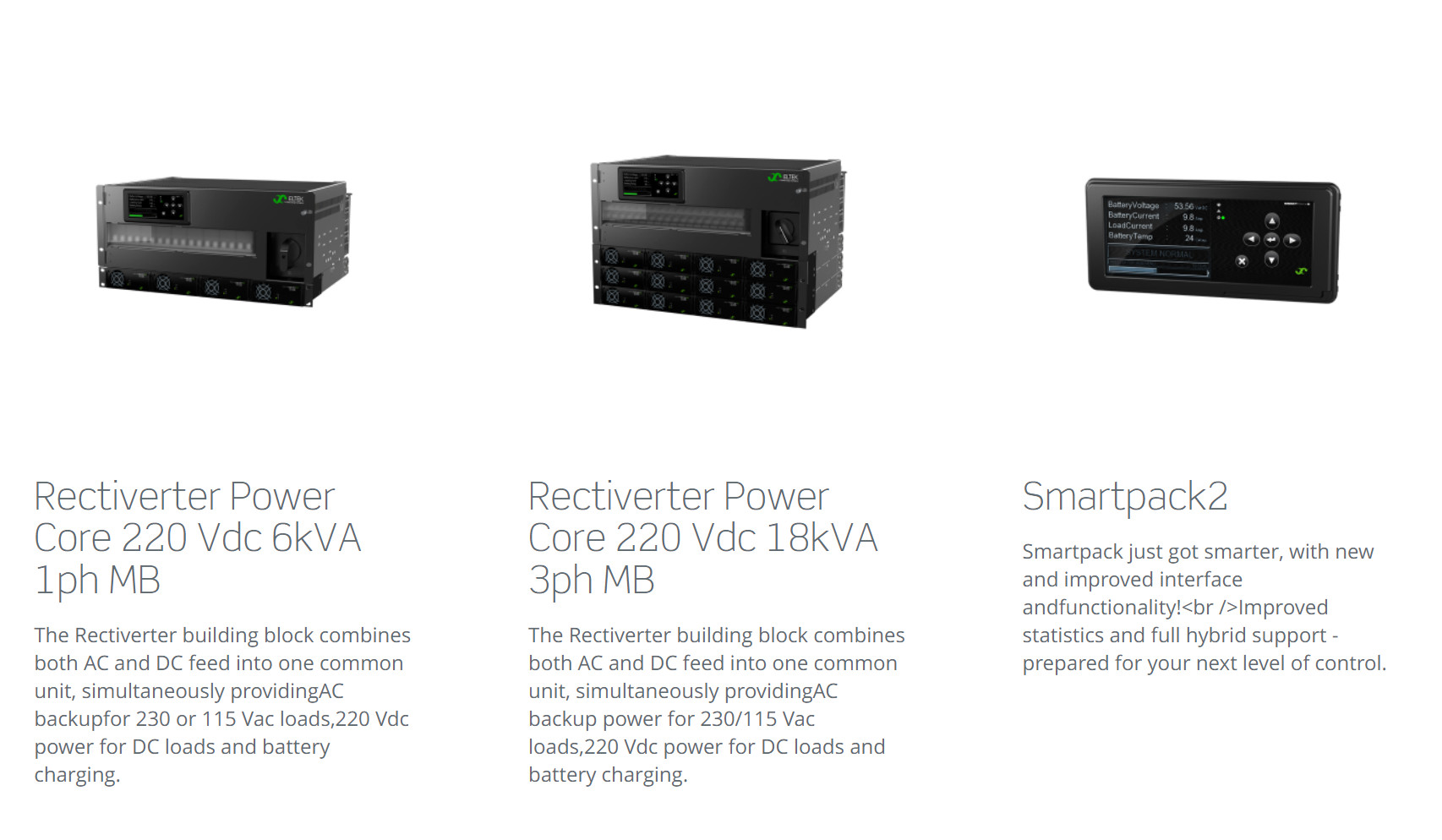

সংশ্লিষ্ট পণ্য :
