এলটেক রেক্টিভার্টার ইনডোর সিস্টেম স্কেলেবল সিস্টেম 18kva 36kva 54kva 72kva একক এসি ইনপুট সহ (CTER2442.4xxx CTER3642.4xxx CTER4842.4xxx )
স্কেলযোগ্য রেক্টিভার্টার ইনডোর সিস্টেম 400 VAC 3-ফেজ বা 230 VAC 1-ফেজ লোডের জন্য AC ব্যাকআপ পাওয়ার এবং ব্যাটারি চার্জিং এবং ঐচ্ছিক DC লোডের জন্য 48 VDC পাওয়ার প্রদান করে

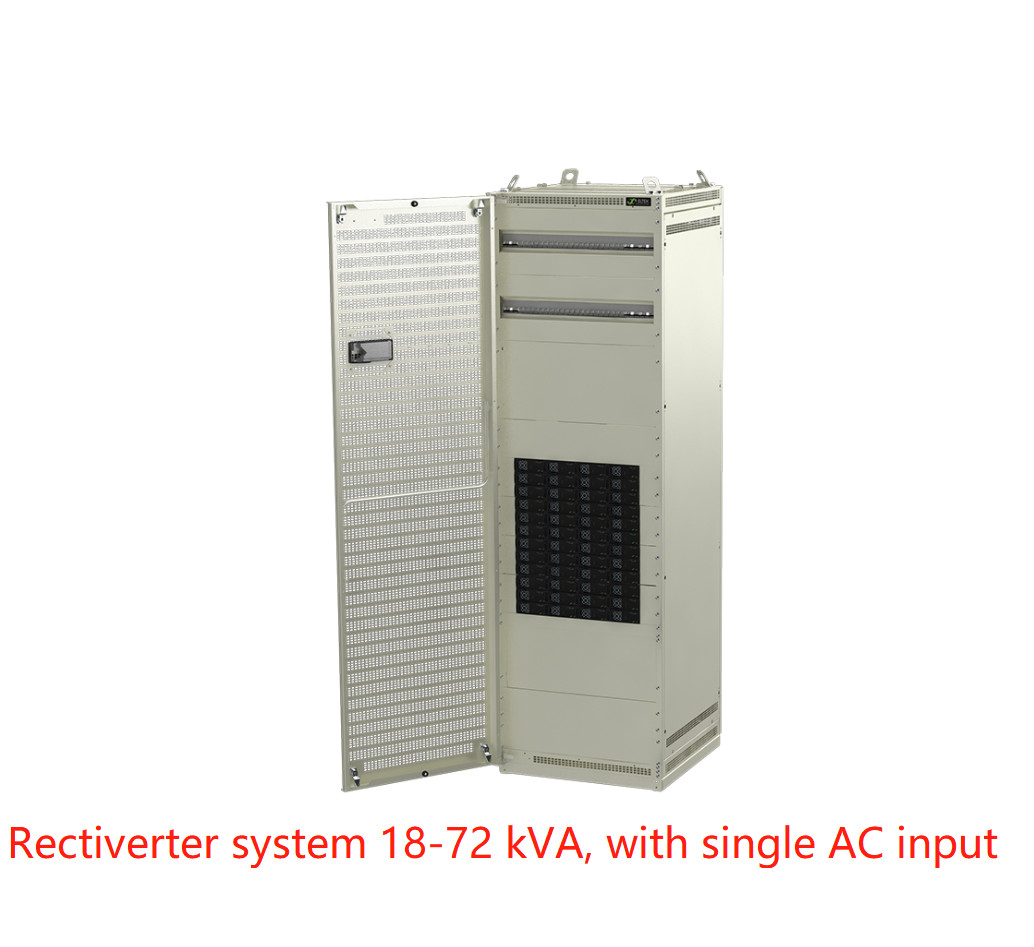

রেক্টিভার্টার স্কেলেবল সিস্টেম 18-72 কেভিএ
সিস্টেমগুলি 36, 54 বা 72 kVA পর্যন্ত সর্বাধিক AC আউটপুট পাওয়ার সহ তিনটি কনফিগারেশনে উপলব্ধ।এসি ডিস্ট্রিবিউশনগুলি সম্ভাব্য 3 ফেজ বা 1 ফেজ লোড ব্রেকারগুলির সাথে ক্যাবিনেটে একত্রিত করা হয়।
এসি আউটপুটের সংমিশ্রণে সিস্টেমটি -48 ভিডিসি লোডের জন্য বিল্ট-ইন ডিসি ডিস্ট্রিবিউশন সহ 57,6 কিলোওয়াট পর্যন্ত ডিসি লোড দিতে পারে।
মূল বৈশিষ্ট্য
l 400 VAC 3 ফেজ (Y) ইনপুট
l 400 VAC 3 ফেজ (Y) আউটপুট
l 48 ভিডিসি ইনপুট/আউটপুট
l সর্বোচ্চ 72 kVA / 57,6 kW AC আউটপুট
l সর্বোচ্চ 57,6 কিলোওয়াট ডিসি আউটপুট
l এসি বিতরণ
l ডিসি বিতরণ বিকল্প
l ম্যানুয়াল বাইপাস বিকল্প
4 পর্যন্ত ব্যাটারি স্ট্রিং
l বিল্ট ইন ট্রান্সফার প্রযুক্তি
l 150% ওভারলোড ক্ষমতা, 15S
l 600% দ্রুত ট্রিপ বর্তমান 20 মি.সে
l হট প্লাগেবল
l Smartpack2 কন্ট্রোলার
l Flatpack2 রেকটিফায়ারের সাথে সমান্তরালভাবে কাজ করে
l গ্লোবাল কমপ্লায়েন্স
l পেটেন্ট এইচই প্রযুক্তি
আবেদন
টেলিকম-মোবাইল/ওয়্যারলেস
· LTE/4G/WiMAX
· বিতরণ করা অ্যান্টেনা সিস্টেম
· ব্রডব্যান্ড
· রেডিও বেস স্টেশন/সেল সাইট
রেলওয়ে এবং মেট্রো অবকাঠামো
· নিয়ন্ত্রণ ও সুরক্ষা
· সংকেত
· জিএসএম-আর
· নিরাপত্তা ব্যবস্থা
পাওয়ার ইউটিলিটিস
· নিয়ন্ত্রণ ও সুরক্ষা
SCADA সিস্টেম
পরামিতি:
|
স্কেলেবল সিস্টেম 18-72 কেভিএ, একক ইনপুট
|
| মডেল / অর্ডার তথ্য |
36 কেভিএ |
54 কেভিএ |
72 কেভিএ |
| পণ্য পরিবার |
CTER2442.4xxx |
CTER3642.4xxx |
CTER4842.4xxx |
| এসি আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (অ্যাডজাস্টেবল রেঞ্জ)1) |
|
400 VAC 3 ফেজ (Y) / 346-415 VAC |
| ফ্রিকোয়েন্সি (ডিফল্ট ইনভার্টার মোড) |
|
|
50 Hz (অভিযোজিত) |
|
| ফ্রিকোয়েন্সি (সেট-সক্ষম বৈদ্যুতিন সংকেতের মেরু বদল মোড) |
|
50Hz, 60Hz বা সর্বশেষ সিঙ্ক করা 50/60Hz (অভিযোজিত) |
| পাওয়ার সর্বোচ্চ (একটানা / ওভারলোড (<15s)) |
28,8 kW (36 kVA) / 48 kVA |
43,2 kW (54 kVA) / 72 kVA |
57,6 kW (72 kVA) / 96 kVA |
| বর্তমান সর্বোচ্চ/পর্যায় (একটানা ওভারলোড(<15s)) |
52ARMS / 69,6ARMS |
78ARMS / 104,4ARMS |
104ARMS / 139,2ARMS |
| বর্তমান (সর্বোচ্চ) দ্রুত ট্রিপ/ফেজ (20ms) |
256A (6 x নামমাত্র) |
380A (6 x নামমাত্র) |
512A (6 x নামমাত্র) |
| ধরে রাখুন (ভোল্টেজ ডিপস) (ব্যাটারিতে স্যুইচ করার আগে) |
|
|
> 5 ms @ ফুল লোড |
|
| THD |
|
|
< 1.5 % প্রতিরোধী লোডে |
|
|
আউটপুট বৈশিষ্ট্য
|
মডিউল: এল এবং এন এ ফিউজ, হট প্লাগেবল
1 পোল বা 3 পোল এসি ডিস্ট্রিবিউশন (সরাসরি MCB বা MCCB তে সংযোগ)
রেকটিভার্টার মডিউলের জন্য প্রস্তাবিত সর্বোচ্চ ব্রেকার অনুযায়ী সর্বোচ্চ ব্রেকার ক্ষমতা
|
| ডিসি আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (সামঞ্জস্যযোগ্য পরিসীমা) |
|
|
53.5 ভিডিসি / 43 - 58 ভিডিসি |
|
| শক্তি (সর্বোচ্চ @ নামমাত্র ইনপুট) |
28,8 কিলোওয়াট 2) |
43,2 কিলোওয়াট 2) |
57,7 কিলোওয়াট 2) |
| বর্তমান (সর্বোচ্চ @VOUT ≤ 48 ভিডিসি) |
600 A 2) |
900 A 2) |
1200 ক 2) |
| সময় ধরে রাখুন, সর্বোচ্চ আউটপুট শক্তি |
|
|
>10ms;VOUT > 41 VDC |
|
| আউটপুট বৈশিষ্ট্য |
|
শর্ট সার্কিট প্রমাণ, ওভার ভোল্টেজ শাটডাউন |
| তথ্য অন্তর্ভুক্তী |
| এসি মেইন ইনপুট ভোল্টেজ (3 ফেজ Y) |
|
|
320-475 VAC, |
|
| এসি কারেন্ট/ফেজ (মডিউল প্রকারের উপর নির্ভর করে) |
56-96 ARMS 4) |
84-144 ARMS 4) |
112-192 ARMS 4) |
| ফ্রিকোয়েন্সি (ডিফল্ট: সিঙ্ক পরিসীমা) |
|
|
47-53 এবং 57-63 Hz |
|
| ফ্রিকোয়েন্সি (সেট-সক্ষম: সিঙ্ক পরিসীমা) |
|
|
47-53 Hz, 57-63 Hz বা উভয় (অভিযোজিত) |
| পাওয়ার ফ্যাক্টর / THD |
|
|
> 0.99 50% লোড বা তার বেশি / <3.5% |
| ডিসি ভোল্টেজ নামমাত্র / বর্ধিত পরিসর (কোন ওভারলোড নেই)3) |
|
|
45 - 58 ভিডিসি / 40 - 45 ভিডিসি |
|
| ডিসি কারেন্ট (সর্বোচ্চ)/ ওভারলোডের সময় (15 সেকেন্ড) |
768 A / 1080 A |
1152 এ / 1620 এ |
1536/2160 এ |
| ইনপুট বৈশিষ্ট্য |
|
মডিউল: এল এবং এন-এ ফিউজ, হট প্লাগেবল, ভ্যারিস্টর, হট প্লাগেবল
L1-L3, N & PE এর জন্য AC ইনপুট পৃথক স্ক্রু টার্মিনাল 120 mm2
|
| ব্যাটারি ব্রেকার |
| 1-মেরু ব্যাটারি ব্রেকার |
|
2*TPS 2 হোল্ডার (800-1600 A) বা 4*TPS 00 হোল্ডার (250-600 A) |
| বিকল্প |
| ডিসি বিতরণ (ব্রেকারে সরাসরি সংযোগ) |
1-125 A, 1 পোল MCB ব্রেকার (সর্বোচ্চ 30 পিসি 18 মিমি, সর্বোচ্চ 20 পিসি 27 মিমি) |
| ডিসি বিতরণ (বাল্ক আউটপুট) |
|
|
2*600 A (2*TPS 00 হোল্ডার 250-600 A) |
| ম্যানুয়াল বাইপাস সুইচ |
|
|
2*200 ক |
|
| LVBD (1-মেরু) |
|
|
1800 এ |
|
| অন্যান্য স্পেসিফিকেশন |
| দক্ষতা |
>96% (মেন মোড (AC/AC এবং AC/DC)), >94% (ইনভার্টার মোড (DC/AC)) |
| সুরক্ষা বর্গ |
আইপি 20 |
|
|
|
| সংযোগ |
শীর্ষ বা নীচে সংযোগ |
|
|
| অপারেটিং তাপমাত্রা |
-40 থেকে +55 ডিগ্রি সেলসিয়াস (-40 থেকে +131 ডিগ্রি ফারেনহাইট), আর্দ্রতা 5 - 95% আরএইচ নন-কন্ডেন্সিং |
| সংগ্রহস্থল তাপমাত্রা |
-40 থেকে +85°C (-40 থেকে +185°F), আর্দ্রতা 0 - 99% RH নন-কন্ডেন্সিং |
| মাত্রা [WxDxH] / ওজন |
600 x 600x 2000 মিমি (23,7 x 23,7 x 78,8”) / 300 কেজি (1100 পাউন্ড) |
|
| ডিজাইন স্ট্যান্ডার্ড |
| বৈদ্যুতিক নিরাপত্তা |
EN 60950-1, EN 62040-1 UPS নিরাপত্তা |
|
| ইএমসি |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 পার্ট 15 EN 61000-6-1 /-2/-3/-4, EN62040-2 |
|
|
পরিবেশ
|
ETSI EN 300 019: 2-1 (ক্লাস 1.2), 2-2 (ক্লাস 2.3)
IEC/EN 62040-3:2011 ক্লজ 4.1 RoHS (2011/65/EU) এবং WEEE (2002/96/EC) অনুসারে সাধারণ অপারেটিং শর্তগুলি হতে হবে
|
|
1) আউটপুট ভোল্টেজ রেঞ্জ ফ্যাক্টরিতে কনফিগার করা হয়েছে এবং টপ চ্যাসিসে স্বতন্ত্র কী করা আছে
3) 40 - 45 VDC: হ্রাস কর্মক্ষমতা - কোন শক্তি বৃদ্ধি এবং AC আউটপুটে THD ভোল্টেজ বৃদ্ধি।
|
2) এসি লোড অগ্রাধিকার আছে.সর্বোচ্চউপলব্ধডিসি আউটপুট পাওয়ার এবং কারেন্ট তাত্ক্ষণিক এসি লোড এবং এসি ইনপুট ভোল্টেজের উপর নির্ভরশীল;অর্থাৎ সম্পূর্ণ এসি পাওয়ারে মডিউল প্রতি সর্বোচ্চ 800W/16,7A এবং 230VAC-এর জন্য নামমাত্র ইনপুট।
4) DC ভোল্টেজ 43V এর নিচে টানা হলে ইনপুট কারেন্ট এই স্তরের উপরে বাড়তে পারে
|
* একটি ক্যাবিনেটে এসি ও ডিসি ফিড সহ ইনডোর রেক্টিভার্টার ক্যাবিনেট

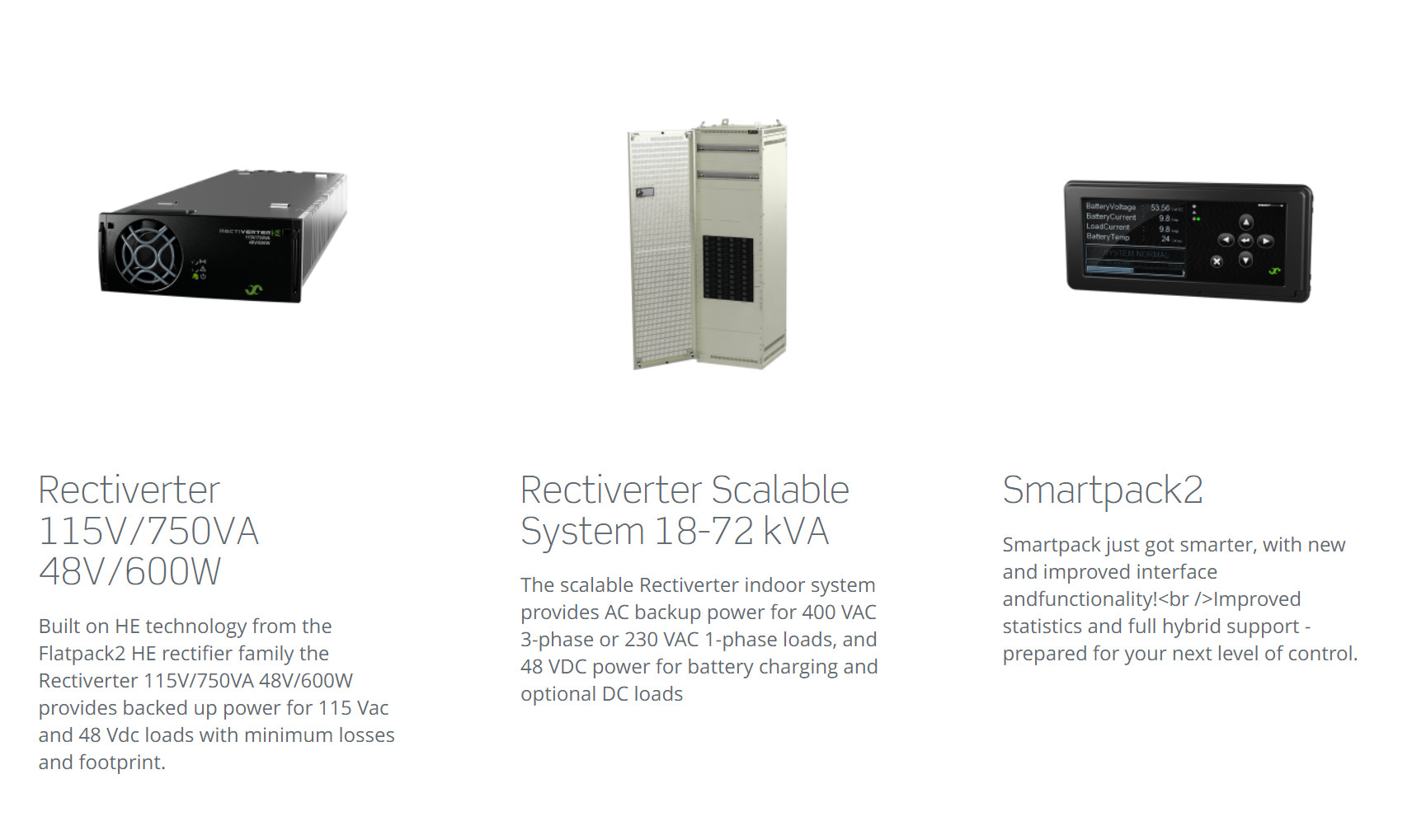

সংশ্লিষ্ট পণ্য :
