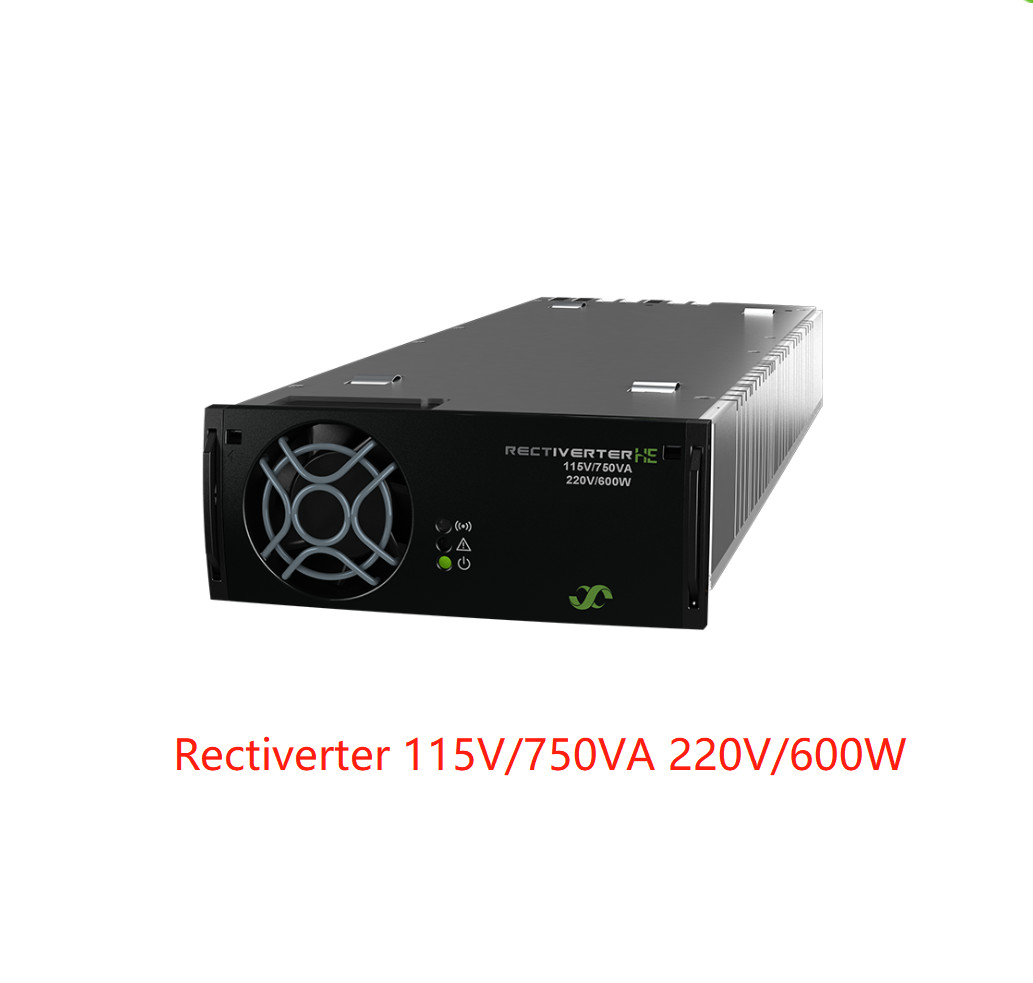

মডেল / অর্ডার তথ্য 230/1500 230/1500 230/1500 115/750 115/750 115/750
১১০/১২০০ ১১০/১৫০ ১১০/০ ১১০/৬০০ ১১০/৭৫ ১১০/০
|
| পার্ট নম্বর 241123.130 241123.131 241123.132 241123.130L 241123.131L 241123.132L |
| এসি আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (নিয়ন্ত্রিত পরিসীমা) 230 Vএসি/২০০-২৪০ ভোল্টএসি১১৫ ভোল্টএসি/ ১০০-১২৭ ভোল্টএসি |
| ফ্রিকোয়েন্সি (ডিফল্ট ইনভার্টার মোড) 50 Hz (অ্যাডাপ্টিভ) 60 Hz (অ্যাডাপ্টিভ) |
| ফ্রিকোয়েন্সি (নির্ধারণযোগ্য ইনভার্টার মোড) 50Hz, 60Hz বা সর্বশেষ সিঙ্ক করা 50/60Hz (অ্যাডাপ্টিভ), 94-106Hz৬) |
| সর্বাধিক শক্তি (নিরবিচ্ছিন্ন / ওভারলোড (<15s) ) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| 10 থেকে 100% লোড থেকে সক্রিয় শক্তির ± 5% লোড ভাগ করা |
| সর্বাধিক বর্তমান (নিরবচ্ছিন্ন / ওভারলোড (<15 সেকেন্ড) ) 6.5 Aআরএমএস/ ৮.৭ এআরএমএস |
| বর্তমান (সর্বোচ্চ) দ্রুত যাত্রা (20ms) 32 A (6 x নামমাত্র) |
| প্রতিরোধী লোডে THD < ১.৫% |
| সুরক্ষা ফিউজ এল, গরম প্লাগযোগ্য, ভারিস্টর |
| ডিসি আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (নিয়মিত পরিসীমা) 122.5 Vডিসি/ ৯৭-১৪৫ ভোল্টডিসি |
| পাওয়ার (সর্বোচ্চ @নামমাত্র ইনপুট) 1200 W১)150 W 0 W২)৬০০ ওয়াট১)75 W 0 W২) |
| বর্তমান (সর্বোচ্চ @V)আউট≤ ১০৮ ভোল্টডিসি) ১১.১১ এ১)1.38 এ - 5.55 এ১)0.69 এ - |
| স্ট্যান্ডবাই সময়, সর্বোচ্চ আউটপুট পাওয়ার >10ms; Vআউট> ৯৫ ভোল্টডিসি(শুধুমাত্র রেক্টিফায়ার মোডে) |
| বর্তমান ভাগ (10 - 100% লোড) ± 5% সর্বাধিক বর্তমান 10 থেকে 100% লোড থেকে |
| স্ট্যাটিক ভোল্টেজ নিয়ন্ত্রণ (10 - 100% লোড) ±0.5% |
| ডায়নামিক ভোল্টেজ রেগুলেশন ±5.0% 10-90% বা 90-10% লোড পরিবর্তনের জন্য, রেগুলেশন সময় < 50ms |
| রিপল < ৫০০ এমভিপিপি, 30 মেগাহার্টজ ব্যান্ডউইথ |
| সুরক্ষা শর্ট সার্কিট প্রুফ, ওভার ভোল্টেজ বন্ধ, বিপরীত মেরুতা, ORing FET এবং ফিউজ |
| ইনপুট DATA |
| এসি প্রধান ইনপুট ভোল্টেজ (ব্যাপার / এলভি সংযোগ বিচ্ছিন্ন) 185 - 275 ভিএসি/ ১৭০ ভোল্টএসি৯৫-১৪০ ভোল্টএসি/ ৮৫ ভোল্টএসি |
| এসি বর্তমান (সর্বোচ্চ) ১১.৫ এআরএমএস9.1 এআরএমএস ৩)8.২ এআরএমএস ৩)11.৩ এআরএমএস10.1 এআরএমএস ৩)9.২ এআরএমএস ৩) |
| ফ্রিকোয়েন্সি (ডিফল্টঃ সিঙ্ক পরিসীমা) 47-53 & 57-63 হার্টজ 47-53 & 57-63 হার্টজ |
| ফ্রিকোয়েন্সি (সেটযোগ্যঃ সিঙ্ক পরিসীমা) 47-53 Hz, 57-63 Hz বা উভয়ই (সামঞ্জস্যপূর্ণ) |
| পাওয়ার ফ্যাক্টর / THD > 0.99 70% লোড বা তার বেশি / < 3.5% |
| এসি ইনপুট সুরক্ষা ফিউজ এল এবং এন, গরম প্লাগযোগ্য, ভারিস্টর |
| ডিসি ভোল্টেজ নামমাত্র / বর্ধিত পরিসীমা৪)১০২-১৪৫ ভোল্টডিসি/ ৯০ - ১০২ ভোল্টডিসি |
| DC বর্তমান (সর্বোচ্চ) 12.5 A / 18 A অতিরিক্ত চাপের সময় (15s) 6.3 A / 9 A অতিরিক্ত চাপের সময় (15s) |
| অন্যান্য স্পেসিফিকেশন |
| কার্যকারিতা >96% (প্রধান মোড), >95% (ইনভার্টার মোড) >93% (প্রধান মোড), >92% (ইনভার্টার মোড) |
| ৩.৮৫ কিলোভোল্ট বিচ্ছিন্নতাডিসি- এসিইন/আউটPE, 3.55 kVডিসি- এসিইন/আউটডিসি থেকে, ৪.২৫ কিলোভোল্টডিসি- এসিইন/আউটCAN/SYNC, 1.75 কিলোভোল্টডিসি- DC থেকে PE, 3.5 kVডিসি- ডিসি থেকে CAN/SYNC |
|
এলার্মঃ লাল এলইডি নিম্ন এবং উচ্চ নেট ইনপুট ভোল্টেজ বন্ধ, উচ্চ এবং নিম্ন তাপমাত্রা বন্ধ, Rectiver ব্যর্থতা, এলার্ম রিলে [NO max 75 V]ডিসি/ 100 mA] আউটপুট উপর ওভারভোল্টেজ বন্ধ, ফ্যান ব্যর্থতা, নিম্ন আউটপুট ভোল্টেজ বিপদাশঙ্কা, CAN বাস ব্যর্থতা, সিঙ্ক বাস
(এসি আউটপুটঅথবাডিসি আউটপুট এলার্ম) হারিয়ে এবং সিঙ্ক ব্যর্থ
|
| সতর্কতাঃ হলুদ এলইডি রিভার্টার পাওয়ার ডি-রেট মোডে বা ডিসি বা এসি পোর্টে পাওয়ার বা বর্তমান সীমা মোডে, রিমোট আউটপুট বর্তমান সীমা সক্রিয়, নিয়ামকের সাথে ক্যান যোগাযোগের ক্ষতি |
| স্বাভাবিক কাজঃ সবুজ LED এসি আউটপুট এবং/অথবা ডিসি আউটপুট চালু এবং ঠিক আছে |
| MTBF (Telcordia SR-332 Iss.I পদ্ধতি III (a)) 260 000 ঘন্টা (@ Tambient: 25 °C) |
| অপারেটিং তাপমাত্রা -40 থেকে +75°C (-40 থেকে +167°F), আর্দ্রতা 5 - 95% RH noncondensing |
| 55°C (131°F) 1200W থেকে 480W @ 75°C (167°F) প্রতিটি, এসি এবং ডিসি, আউটপুট (মোট শক্তি 2000W থেকে 800W) এর উপরে তাপমাত্রা হ্রাস |
| স্টোরেজ তাপমাত্রা -40 থেকে +85°C (-40 থেকে +185°F), আর্দ্রতা 0 - 99% RH noncondensing |
| মাত্রা [WxHxD] / ওজন 109 x 41.5 x 327 মিমি (4.25 x 1.69 x 13 ′′) / 1.95 কেজি (4.3 পাউন্ড) |
| ডিজাইন স্ট্যান্ডার্ড |
| বৈদ্যুতিক নিরাপত্তা EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, আইইসি/ইন 62040-1:2008+A1:2013 ইউএল 60950-1:2014ইউএল১৭৭৮ঃ2014, CSA C22.2 নং 107.3-14 |
|
EN 61000-6-1:2019-৬-২:2019, - ৬-৩-২০০৭ + এ১ঃ2011- ৬-৪:2019আইইসি ৬১০০০-৬-৫:2015
EMC EN 62040-2:2006 (C1 নির্গমন, C2/C3 অনাক্রম্যতা), FCC CFR 47 অংশ 15
EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017+A1:2019৫)
|
|
EU 2015/863 (RoHS) & 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (Class 1.2) & 2-2 (Class 2.3)
পরিবেশ আইইসি ৬২০৪০-৫-৩ঃ২০১৬ ধারা ৪ অনুযায়ী স্বাভাবিক অপারেটিং শর্ত2. অন্যান্য অপারেটিং শর্ত অনুযায়ী
আইইসি ৬২০৪০-৫-৩ঃ২০১৬ ধারা ৪।3, পরামর্শ দেওয়া উচিত
|
|
1) এসি লোডের অগ্রাধিকার রয়েছে। সর্বাধিক উপলব্ধ ডিসি আউটপুট শক্তি এবং বর্তমানের উপর নির্ভর করে 3) যদি ডিসি পোর্টটি 97V এর নীচে ভোল্টেজ টানতে ওভারলোড করা হয় তবে ইনপুট বর্তমান এই স্তরের উপরে বৃদ্ধি পেতে পারে।
তাত্ক্ষণিক এসি লোড এবং এসি ইনপুট ভোল্টেজ; অর্থাৎ সর্বোচ্চ 800W/7.4A পূর্ণ এসি পাওয়ার এবং 4) হ্রাস কর্মক্ষমতা - কোন অতিরিক্ত লোড সমর্থন,এবং 200 - 240 VAC জন্য আউটপুট THD বৃদ্ধি করা হবে এবং 230VAC জন্য সর্বোচ্চ নামমাত্র ইনপুট. আউটপুট পাওয়ার ডি-রেটস (২৩০ ভিএসি @ ৯০ ভিডিসি জন্য ৯৭০ ওয়াট পর্যন্ত) ৫) ৪ কেভি বহিরাগত শর্ট এর ওভারজেড প্রয়োজনীয়তা পূরণ করতে
2) ডিসি পোর্টকে এখনও দ্বি-দিকের পোর্ট হিসাবে বিবেচনা করা উচিত; এসি পোর্টগুলিতে নেটওয়ার্ক চালিত সুরক্ষার প্রয়োজন হলে ভোল্টেজ উপস্থিত হবে 6) প্রয়োজনীয় এফডাব্লু সংস্করণ ≥ 1.20/1.20
|
