| মডেল |

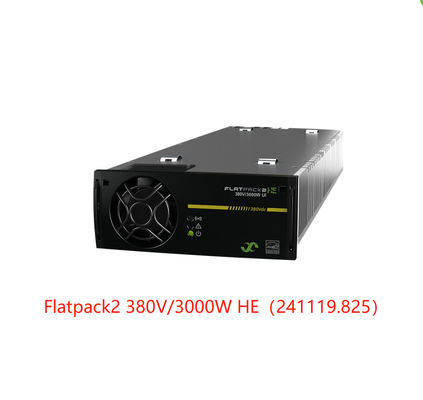

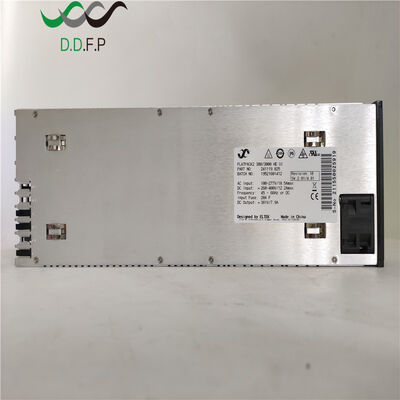

Flatpack2 380/3000 HE (UI) |
| অংশ সংখ্যা |

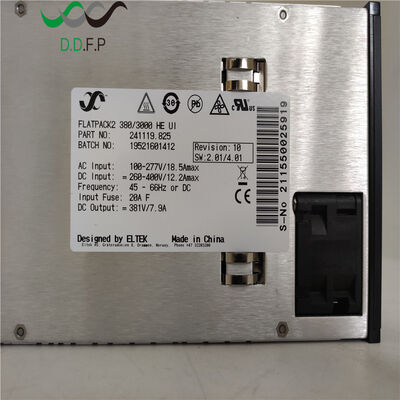

241119.825 |
| তথ্য অন্তর্ভুক্তী |
| ভোল্টেজ (নামমাত্র) |
176 - 277 ভিএসি/ 260 - 400 ভিডি 1)
গ
|
| ভোল্টেজের পরিধি) |
85 - 305 ভিএসি/ 260 - 410 ভিডি 1)
গ
|
| ফ্রিকোয়েন্সি |
45 - 66 Hz / 15 - 18.5 Hz2)/ ডিসি1) |
| বর্তমান (সর্বোচ্চ) @ নামমাত্র ইনপুট, সম্পূর্ণ লোড |
18.2 কআরএমএস |
| পাওয়ার ফ্যাক্টর |
> 0.99 50% লোড বা তার বেশি |
|
সুরক্ষা
|
L & N Varistor এ ফিউজ
সংযোগ বিচ্ছিন্ন করুন যখন Vভিতরেসীমার বাইরে
|
| আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) |
381 ভিডিসি |
| ভোল্টেজ (নিয়ন্ত্রণযোগ্য পরিসীমা) |
300 - 400 ভিডিসি |
| # Pb সেল সমর্থিত |
156 - 1683) |
| ক্রমাগত শক্তি (সর্বোচ্চ) |
3000 ওয়াট |
| পাওয়ার @ 85 Vএসি/ 85 ভিডিসি |
1200 ওয়াট |
| বর্তমান একটানা (সর্বোচ্চ) |
9 A (@Vআউট< 336 ভিডিসি) / 7.9 এ (@ ভিআউট= 381 ভিডিসি) |
| বর্তমান শেয়ারিং (10 - 100% লোড) |
10 থেকে 100% লোড থেকে সর্বাধিক বর্তমানের ±5% |
| স্ট্যাটিক ভোল্টেজ নিয়ন্ত্রণ (10 - 100% লোড) |
±0.5% |
| গতিশীল ভোল্টেজ নিয়ন্ত্রণ |
10-90% বা 90-10% লোড পরিবর্তনের জন্য ±2.0%, নিয়ন্ত্রণ সময় < 10 ms৫) |
| সময় ধরে রাখুন |
> 20 ms;আউটপুট ভোল্টেজ > 300 Vডিসি1500 ওয়াট লোডে |
| লহর |
< 1000 mVপিপি, 30 MHz ব্যান্ডউইথ |
| সুরক্ষা |
ওভারভোল্টেজ শাটডাউন, হট প্লাগ-ইন - ইনরাশ কারেন্ট লিমিটিং, ওআরিং ডায়োড, ফিউজ৫), শর্ট সার্কিট প্রমাণ, উচ্চ তাপমাত্রা সুরক্ষা, ওভারলোড শাটডাউন4) |
| অন্যান্য স্পেসিফিকেশন |
| দক্ষতা @ 230 Vএসি/ 380Vডিসিইনপুট |
96.2% / 96.6% |
| আলাদা করা |
3.0 কেভিএসি- ইনপুট থেকে আউটপুট, 1.5 কেভিএসি- পৃথিবীতে ইনপুট, 1.5 কেভিডিসি- পৃথিবীতে আউটপুট,
3.0 কেভিএসি- CAN থেকে প্রাথমিক, 3.0 kVএসি- মাধ্যমিক হতে পারে
|
| অ্যালার্ম (লাল LED) |
নিম্ন মেইন শাটডাউন, উচ্চ এবং নিম্ন তাপমাত্রা শাটডাউন, রেকটিফায়ার ব্যর্থতা, আউটপুটে ওভারভোল্টেজ শাটডাউন, ফ্যান ব্যর্থতা, কম ভোল্টেজ অ্যালার্ম, CAN বাস ব্যর্থতা |
| সতর্কতা (হলুদ LED) |
পাওয়ার ডিরেট মোডে রেকটিফায়ার, রিমোট ব্যাটারির বর্তমান সীমা সক্রিয়, ইনপুট ভোল্টেজ রেঞ্জের বাইরে, ওভারভোল্টেজে ঝলকানি |
| সাধারণ (সবুজ LED) |
ইনপুট এবং আউটপুট ঠিক আছে |
| শাব্দিক শব্দ, নামমাত্র ইনপুট এবং সম্পূর্ণ লোডে |
< 40dBA @Tপরিবেষ্টিত<25°C / <58dBA @ Tপরিবেষ্টিত> 40° সে |
| MTBF (Telcordia SR-232 Iss.3 মেথ। II কেস L1) |
2 291 210h (@ টিপরিবেষ্টিত= 25 °সে) |
| অপারেটিং তাপমাত্রা |
-40 থেকে +75 ডিগ্রি সেলসিয়াস (-40 থেকে +167 ডিগ্রি ফারেনহাইট), আর্দ্রতা 5 - 95% আরএইচ নন-কন্ডেন্সিং
আউটপুট পাওয়ার 3000W @ 50°C (122°F) থেকে 980W @ 75°C(167°F) থেকে রৈখিক হ্রাস করে
|
| সংগ্রহস্থল তাপমাত্রা |
-40 থেকে +85°C (-40 থেকে +185°F), আর্দ্রতা 0 - 99% RH নন-কন্ডেন্সিং |
| মাত্রা [WxHxD] / ওজন |
109 x 41.5 x 327 মিমি (4.25 x 1.69 x 13”) / < 1.95 কেজি (4.3 পাউন্ড) |
| ডিজাইন স্ট্যান্ডার্ড |
| বৈদ্যুতিক নিরাপত্তা |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013, UL 60950-1:2014, CSA C22.2 নং- 60950 |
| ইএমসি |
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2010, -6-4:2007 + A1:2010,
IEC61000-6-5: 2015, EN 300 386:v1.6.1, FCC CFR 47 পার্ট 15:2013
|
|
পরিবেশ
|
অনুযায়ী পরীক্ষা করা হয়েছে: ETSI EN 300 019: 2-1 (ক্লাস 1.2) এবং 2-2 (ক্লাস 2.3)
IEC 62040-5-3:2016 ধারা 4.2 অনুযায়ী সাধারণ অপারেটিং শর্ত।আইইসি 62040-5-3:2016 ধারা 4.3 অনুযায়ী অন্যান্য অপারেটিং শর্ত, অবশ্যই পরামর্শ দেওয়া উচিত
2011/65/EU (RoHS) এবং 2012/19/EU (WEEE)
|
|
1) pn 241119.825IA এর মাধ্যমে পর্যায়ক্রমে সংশোধন 7 থেকে DC ইনপুট সমর্থন।অনুরোধে নিম্ন ডিসি ভোল্টেজের জন্য সমর্থন
2) 16 2/3 Hz ফ্রিকোয়েন্সি রেঞ্জ শুধুমাত্র 230 V এর জন্য সমর্থিতএসি+/-15%।সর্বোচ্চ উপলব্ধ পাওয়ার ডি-রেটেড 1000 ওয়াট
3) 156 কোষের জন্য সর্বনিম্ন পরীক্ষার ভোল্টেজ হল 1.923 V/cell।168 সেলের জন্য সর্বাধিক বুস্ট ভোল্টেজ হল 2.38 V/সেল
4) যদি 10 সেকেন্ডের পরে ওভারলোড বা লোড ফল্ট পরিষ্কার না হয় (Vout <200 V হিসাবে সংজ্ঞায়িত করা হয়)ডিসি) এটি স্থায়ীভাবে বন্ধ হবে (পুনরায় সেট করার জন্য পাওয়ার চক্র)
5) সংশোধন 9 থেকে, পিএন 241119.825IA এর মাধ্যমে পর্যায়ক্রমে
|
