| এসি থেকে ডিসি দিকনির্দেশ |

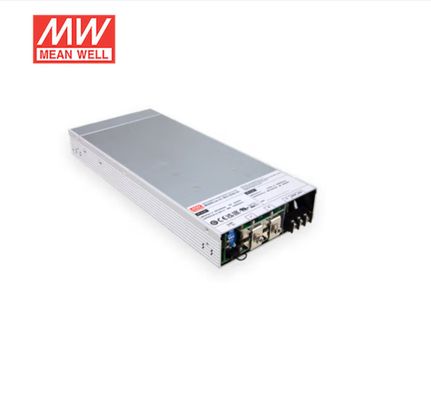

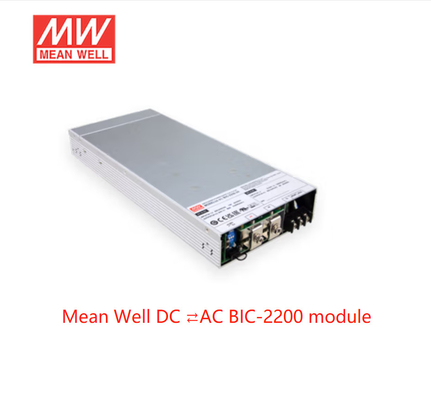

মডেল |
BIC-2200-12 |
BIC-2200-24 |
BIC-2200-48 |
BIC-2200-96 |
|
আউটপুট
|
ডিসি ভোল্টেজ |
12V |
24V |
48V |
96V |
| রেট করা বর্তমান |
180A |
90A |
45A |
22.5A |
| হারের ক্ষমতা |
2160W |
| ফুল পাওয়ার ভোল্টেজ রেঞ্জ |
12 ~ 15V |
24 ~ 28V |
48 ~ 65V |
96 ~ 112V |
| লহর এবং গোলমাল (সর্বোচ্চ)নোট.2 |
160mVp-p |
260mVp-p |
300mVp-p |
480mVp-p |
| ভোল্টেজ এডিজে।রেঞ্জ |
10 ~ 15V |
19 ~ 28V |
38 ~ 65V |
76 ~ 112V |
| বর্তমান রেঞ্জ |
0 ~ 180A |
0 ~ 90A |
0 ~ 45A |
0 ~ 22.5A |
| ভোল্টেজ সহনশীলতানোট 3 |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| লাইন রেগুলেশন |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| লোড রেগুলেশন |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| সেটআপ, উঠার সময় |
সম্পূর্ণ লোডে 1800ms, 60ms/230VAC |
|
ইনপুট
|
এসি ভোল্টেজ রেঞ্জ |
180 ~ 264VAC |
| কম্পাংক সীমা |
47 ~ 63Hz |
| পাওয়ার ফ্যাক্টর (প্রকার) |
0.98/230VAC সম্পূর্ণ লোডে |
| দক্ষতা(টাইপ।) নোট.5 |
90% |
93% |
93% |
93% |
| এসি কারেন্ট (প্রকার) |
11A/230VAC |
| ইনরাশ কারেন্ট (প্রকার) |
কোল্ড স্টার্ট 35A/230VAC |
| বিদ্যুৎ সল্পতা |
<2mA/230VAC |
| মোট হারমনিক বিকৃতি |
<3%(@load=100%/230VAC) |
| ডিসি থেকে এসি দিকনির্দেশ |
ইনপুট
(নোট.9)
|
রেটেড ইনপুট পাওয়ার |
1800W |
| ফুল পাওয়ার ভোল্টেজ রেঞ্জ |
12 ~ 15V |
24 ~ 28V |
48 ~ 65V |
96 ~ 112V |
| ডিসি ভোল্টেজ রেঞ্জ |
10 ~ 15V |
19 ~ 28V |
38 ~ 65V |
76 ~ 112V |
| MAXইনপুট বর্তমান |
150A |
75A |
37.5A |
18.75A |
|
আউটপুট
|
রেট করা হয়েছে আউটপুট শক্তি (টাইপ।) (@230V, 50Hz) |
1725VA |
| ভোল্টেজের পরিধি |
180 ~ 264VAC AC প্রধান দ্বারা নির্ধারিত |
| কম্পাংক সীমা |
47 ~ 63Hz AC প্রধান দ্বারা নির্ধারিত |
| এসি কারেন্ট (প্রকার) |
7.5A/230VAC |
| পাওয়ার ফ্যাক্টর (প্রকার) |
0.99/230VAC সম্পূর্ণ লোডে |
| দক্ষতা(টাইপ।) নোট.5 |
90.5% |
93% |
93% |
93% |
| মোট হারমনিক বিকৃতি |
<3%(@load=100%/230VAC) |
|
সুরক্ষা
|
ওভার লোড
|
105 ~ 115% রেটেড আউটপুট পাওয়ার |
| এসি থেকে ডিসি |
ধ্রুবক বর্তমান সীমিত, DC O/P ভোল্টেজ 5 সেকেন্ড বন্ধ করুন।DC O/P ভোল্টেজ কম হওয়ার পরে, পুনরুদ্ধার করতে পুনরায় পাওয়ার চালু করুন |
| ডিসি থেকে এসি |
ধ্রুবক শক্তি নকশা সঙ্গে সঠিক নয় |
| শর্ট সার্কিট |
O/P কারেন্ট বন্ধ করুন, পুনরুদ্ধার করতে পুনরায় পাওয়ার চালু করুন |
| ওভার ভোল্টেজ |
17.6 ~ 20.8V |
33.6 ~ 39.2V |
72.6 ~ 86V |
134 ~ 157V |
| সুরক্ষা প্রকার: O/P ভোল্টেজ বন্ধ করুন, পুনরুদ্ধার করতে পুনরায় পাওয়ার চালু করুন |
| অতিরিক্ত তাপমাত্রা |
O/P ভোল্টেজ বন্ধ করুন, তাপমাত্রা কমে যাওয়ার পরে স্বয়ংক্রিয়ভাবে পুনরুদ্ধার হয় |
| আইল্যান্ডিং সুরক্ষা |
AC O/P ভোল্টেজ বন্ধ করুন, পুনরুদ্ধার করতে পুনরায় পাওয়ার চালু করুন |
|
ফাংশন
|
রিমোট অন-অফ কন্ট্রোল |
বৈদ্যুতিক সংকেত বা শুষ্ক যোগাযোগ দ্বারা সংক্ষিপ্ত: পাওয়ার চালু: পাওয়ার বন্ধ অনুগ্রহ করে নিম্নলিখিত ফাংশন ম্যানুয়াল দেখুন |
| বিডিইরেকশন সুইচ টাইম (টাইপ।) |
1ms |
| অ্যালার্ম সংকেত |
টি-অ্যালার্ম, ডিসি-ওকে এবং ফল্টের জন্য বিচ্ছিন্ন TTL সংকেত আউটপুট।অনুগ্রহ করে নিম্নলিখিত পৃষ্ঠাগুলিতে ফাংশন ম্যানুয়াল পড়ুন |
| অক্সিলিয়ারি পাওয়ার |
12V@0.5Aসহনশীলতা±5%, রিপল 150mVp-p |
|
ব্যাটারি মোড রেট করা হয়েছে
CURRENT(ডিফল্ট) নোট.7
|
এসি থেকে ডিসি |
160A |
80A |
40A |
20A |
| যোগাযোগ দ্বারা সমন্বয় করা যেতে পারে |
| ডিসি থেকে এসি |
120A |
64A |
32A |
16A |
| যোগাযোগ দ্বারা সমন্বয় করা যেতে পারে |
|
পরিবেশ
|
ওয়ার্কিং টেম্প। |
-30 ~ +70℃ ("ডেরেটিং কার্ভ" পড়ুন) |
| কাজের আর্দ্রতা |
20 ~ 90% RH নন-কন্ডেন্সিং |
| স্টোরেজ টেম্প।, আর্দ্রতা |
-40 ~ +85℃, 10 ~ 95% RH নন-কন্ডেন্সিং |
| TEMPগুণাঙ্ক |
±0.03%/℃ (0 ~ 45℃) |
| কম্পন |
10 ~ 500Hz, 2G 10min./1cycle, 60minপ্রতিটি X, Y, Z অক্ষ বরাবর |
|
নিরাপত্তা এবং EMC
(নোট 4)
|
নিরাপত্তা মান |
UL62368-1, CAN/CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, IEC62477-1 (অনুরোধের মাধ্যমে) অনুমোদিত |
| ভোল্টেজ সহ্য করুননোট.8 |
I/PO/P:3KVAC I/P-FG:2KVAC O/P-FG:500VAC |
| বিচ্ছিন্নতা প্রতিরোধনোট.8 |
I/PO/P, I/P-FG, O/P-FG:100M Ohms/500VDC/25℃/ 70% RH |
|
ইএমসি নির্গমন
|
BS EN/EN55032 |
| প্যারামিটার |
স্ট্যান্ডার্ড |
টেস্ট লেভেল / নোট |
| পরিচালিত |
BS EN/EN55032 (CISPR32) |
শ্রেণী বি |
| বিকিরণ |
BS EN/EN55032 (CISPR32) |
শ্রেণীকক্ষে |
| হারমোনিক কারেন্ট |
BS EN/EN61000-3-2 |
শ্রেণীকক্ষে |
| ভোল্টেজ ফ্লিকার |
BS EN/EN61000-3-3 |
----- |
|
ইএমসি ইমিউনিটি
|
BS EN/EN55035, BS EN/EN61000-6-2 |
| প্যারামিটার |
স্ট্যান্ডার্ড |
টেস্ট লেভেল / নোট |
| ESD |
BS EN/EN61000-4-2 |
স্তর 3, 8KV বায়ু;লেভেল 2, 4KV যোগাযোগ |
| বিকিরণ |
BS EN/EN61000-4-3 |
লেভেল 3 |
| EFT/বার্স্ট |
BS EN/EN61000-4-4 |
লেভেল 3 |
| ঢেউ |
BS EN/EN61000-6-2 |
2KV/লাইন-লাইন 4KV/লাইন-আর্থ |
| পরিচালিত |
BS EN/EN61000-4-6 |
লেভেল 3 |
| চৌম্বক ক্ষেত্র |
BS EN/EN61000-4-8 |
লেভেল 4 |
| ভোল্টেজ ডিপ এবং বাধা |
BS EN/EN61000-4-11 |
>95% ডিপ 0.5 পিরিয়ড, 30% ডিপ 25 পিরিয়ড,
>95% বাধা 250 পিরিয়ড
|
|
অন্যান্য
|
এমটিবিএফ |
462.9K ঘন্টা মিনিটTelcordia SR-332 (বেলকোর);46K ঘন্টা মিনিটMIL-HDBK-217F (25℃) |
| ডাইমেনশন |
330*140*41mm (L*W*H) |
| মোড়ক |
2.9 কেজি;4pcs/12.6Kg/1.25CUFT |
