পণ্যের বর্ণনাঃ

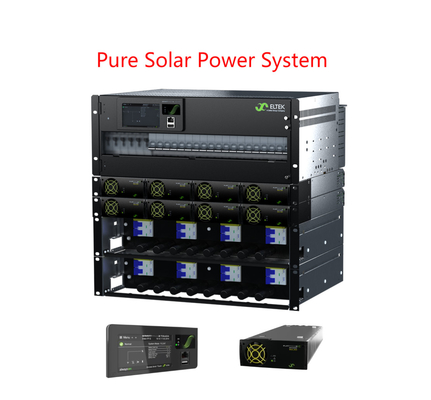

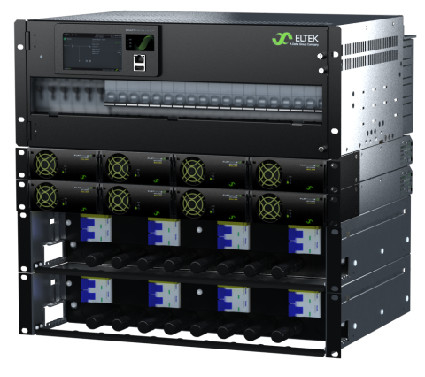

এলটেকের সৌর স্বয়ংক্রিয় শক্তি কোরটি ফ্ল্যাটপ্যাক ২ পণ্য পরিবারের উপর ভিত্তি করে তৈরি করা হয়েছে, যা একটি একক স্মার্টপ্যাক ২ কন্ট্রোলারের সাথে সম্পূর্ণ এবং নমনীয় সমাধানগুলিতে সম্পূর্ণরূপে সংহত
পাওয়ার কোরটিতে একীভূত ব্যাটারি বিতরণ, ডিসি লোড বিতরণ, পিভি সংযোগ প্যানেল সহ সৌর চার্জার রয়েছে। পাওয়ার কোরটি নমনীয় এবং পরিবর্তিত চাহিদা মেটাতে সহজেই আপগ্রেড করা যায়।

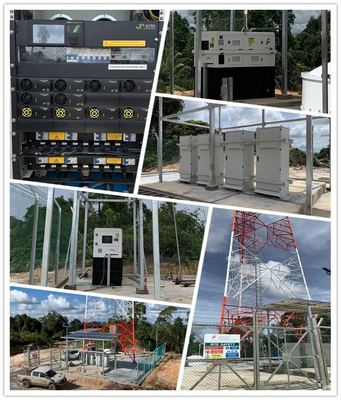

এই সৌর স্বায়ত্তশাসিত সাইটটি পিভি প্যানেল থেকে বিদ্যুৎ সরবরাহ করে এবং সাইক্লিং ব্যাটারির সংমিশ্রণে সারা দিন ধরে প্রয়োজনীয় সমস্ত শক্তি সরবরাহ করে।
বৈশিষ্ট্যঃ
1. সম্পূর্ণ সিস্টেম
2. স্মার্টপ্যাক২ টাচ কন্ট্রোলার
3ইথারনেট পোর্টের মাধ্যমে উন্নত নিয়ন্ত্রণ এবং পর্যবেক্ষণ
4. এমপিপিটি সহ HE FP2 সৌর
5. সর্বোচ্চ PV ক্ষমতা 24kw
6. ডিসি এসপিডি সহ পিভি সংযোগ প্যানেল (বিকল্প)
7. গরম প্লাগযোগ্য মডিউল
8. 19 ′′/4 ইউ ডিস্ট্রিবিউশন চ্যাসি
9. ব্যাটারি ব্রেকারের অবস্থান ৮ গুণ পর্যন্ত
10. এলভিবিডি
11. 18x পর্যন্ত লোড ব্রেকার অবস্থান
12. এলভিএলডি১
13. এলভিএলডি২ (ঐচ্ছিক)
14. বিশ্বব্যাপী অনুমোদন
টেকনিক্যাল প্যারামিটারঃ
| |
|
|
|
|
|
| |
মডেল |
300A বিতরণ |
|
৫০০এ ডিস্ট্রিবিউশন |
| |
পার্ট নম্বর (কনফিগার করা পাওয়ার সিস্টেম) |
CTOA0407S.4xxx |
|
CTOA0810S.4xxx |
|
| |
পাওয়ার মডিউল |
|
| |
Flatpack2 সৌর চার্জার১) |
Flatpack2 48/3200 HE সৌর |
|
|
|
|
| |
ইনপুট ডেটা (সোলার চার্জার) |
| |
ভোল্টেজ (রেঞ্জ) |
85-420 VDC (অপারেশন রেঞ্জ) 100-380 VDC (MPPT রেঞ্জ) |
|
|
|
|
| |
ভোল্টেজ (স্টার্ট আপ) |
১৫০ ভিডিসি |
|
|
|
|
|
| |
সর্বাধিক বর্তমান |
২০ এডিসি |
|
|
|
|
|
| |
পিভি সংযোগ প্যানেল |
|
| |
পিভি প্যানেলের সার্ভিস সুইচ |
৪ পিসি ২-পোল |
|
|
৮ পিসি ২-পোল |
|
| |
ডিসি এসপিডি টাইপ ২ (বিকল্প) |
৪টি পর্যন্ত |
|
|
৮টি পর্যন্ত |
|
| |
আউটপুট DATA |
|
| |
ভোল্টেজ |
-৪৮ ভিডিসি |
|
|
-৪৮ ভিডিসি |
|
| |
বর্তমান (সর্বোচ্চ) |
৩০০ এ |
|
|
৫০০ এ |
|
| |
ব্যাটারি বিতরণ |
|
| |
ব্রেকার পজিশনের সংখ্যা |
6x (একক মেরু) |
|
৮x (একক মেরু) |
|
| |
এলভিবিডি |
৩০০ এ |
|
|
৫০০ এ |
|
| |
ব্যাটারি ব্রেকারের ধরন |
প্লাগ-ইন প্রকার (ডি-ফ্রেম) |
|
|
|
|
| |
লোড বিতরণ |
|
| |
লোড পজিশনের সংখ্যা |
১৮x১৮ মিমি পর্যন্ত |
|
১৬x১৮ মিমি পর্যন্ত |
|
| |
এলভিএলডি ১ |
৩০০ এ
(সর্বোচ্চ ১২x১৮ মিমি অথবা ৪x২৭ মিমি + ৬x১৮ মিমি)
|
৩০০ এ
(সর্বোচ্চ ১০x১৮ মিমি অথবা ৪x২৭ মিমি + ৪x১৮ মিমি)
|
| |
এলভিএলডি ২ (বিকল্প) |
১৫০ এ
(সর্বোচ্চ ৬x১৮ মিমি অথবা ৪x২৭ মিমি)
|
|
১৫০ এ
(সর্বোচ্চ ৬x১৮ মিমি অথবা ৪x২৭ মিমি)
|
| |
লোড ব্রেকারের ধরন |
DIN রেল মাউন্ট, 18 মিমি এবং 27 মিমি প্রশস্ত |
|
|
|
| |
নিয়ন্ত্রণ ও পর্যবেক্ষণ |
| |
নিয়ন্ত্রণ ও পর্যবেক্ষণ ইউনিট২) |
স্মার্টপ্যাক২ টাচ + স্মার্টপ্যাক২ বেসিক + আই/ও মনিটর টাইপ২ |
|
| |
মাউন্ট করার স্থান |
দরজা প্যানেল মাউন্ট |
|
|
|
|
| |
স্থানীয় অপারেশন |
টাচ-প্যাড এবং গ্রাফিকাল রঙ প্রদর্শন মাধ্যমে মেনু পরিচালিত অপারেশন |
|
| |
রিমোট অপারেটিং |
WEB ব্রাউজারের মাধ্যমে দূরবর্তী / স্থানীয় পর্যবেক্ষণ এবং নিয়ন্ত্রণের জন্য ইথারনেট |
|
| |
অন্যান্য স্পেসিফিকেশন |
|
| |
অপারেটিং তাপমাত্রা |
-40 থেকে +70 °C [-40 থেকে +158 °F]৩) |
|
|
|
| |
সংরক্ষণের তাপমাত্রা |
-৪০ থেকে +৮৫ ডিগ্রি সেলসিয়াস [-৪০ থেকে +১৮৫ ডিগ্রি ফারেনহাইট] |
|
|
|
|
| |
মাত্রা (W x D x H)৫) |
482 x 384 x 311 (7U) মিমি
[19 x 15.1 x 12.3 ইঞ্চি]
|
|
482 x 384 x 445 (10U) মিমি
[19 x 15.1 x 17.5 ইঞ্চি]
|
| |
ওজন (মডিউল ছাড়া) |
প্রায় ১২ কেজি |
|
প্রায় ১৯ কেজি |
| |
ডিজাইন স্ট্যান্ডার্ড |
|
| |
বৈদ্যুতিক নিরাপত্তা |
EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020 |
|
| |
ই এম সি |
ETSI EN 300 386 v13.2, EN 61000-6-1:2019, EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019 |
, |
| |
পরিবেশ |
ETSI EN 300 019-2-1 v2।3.1:2017, ETSI EN 300 019-2-2 v2.4.1:2017,
ETSI EN 300 019-2-3 v2।4.1:2015, ETSI EN 300 132-2 v2 ।6.1:2019
আইইসি ৬২০৪০-৫-৩ঃ২০১৬ ধারা ৪ অনুসারে স্বাভাবিক অপারেটিং শর্তাবলী।2. আইইসি ৬২০৪০-৫-৩ঃ২০১৬ ধারা ৪ অনুযায়ী অন্যান্য অপারেটিং শর্তাবলী।3, পরামর্শ দেওয়া উচিত
|
| |
1) বিস্তারিত জানার জন্য Flatpack2 সোলার চার্জার ডেটা শীট দেখুন
2) বিস্তারিত জানার জন্য Smartpack2 টাচ কন্ট্রোলারের তথ্য পত্র দেখুন
|
3) +৪৫ থেকে +৭০ °সি [+১১৩ থেকে +১৫৮ °ফ]
৪) প্রস্তাবিত ন্যূনতম ক্যাবিনেটের গভীরতা ৪০০ মিমি [১৫.৭ ইঞ্চি]
|
প্রয়োগঃ
· রেডিও বেস স্টেশন/ সেল সাইট
· এলটিই / ৪জি / ওয়াইম্যাক্স
· বিতরণকৃত অ্যান্টেনা সিস্টেম
· মাইক্রোওয়েভ
· ব্রডব্যান্ড
