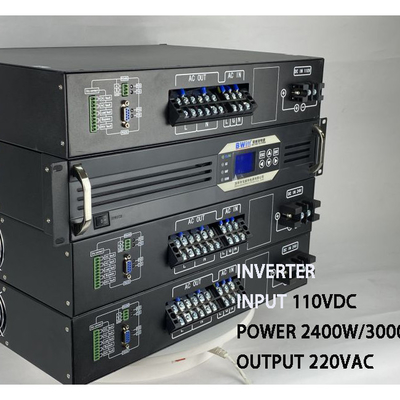

বিশুদ্ধ সাইন ওয়েভ DT-1000 সিরিজ ইনভার্টারগুলি BWITT-এর নতুন সম্প্রসারণ
কাস্টমাইজ ইনভার্টার। এই সিরিজটি একটি পেশাদার 19” র্যাক এনক্লোজার যার সাথে
অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত বিকল্পগুলির বিস্তৃত পরিসর রয়েছে।
বর্ণনা:
এই প্রকারের র্যাক মাউন্ট ইনভার্টার একটি নতুন প্রজন্মের ডুয়াল ইনপুট ইনভার্টার সমাধান সহ
যোগাযোগ অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে, যা উচ্চ-এর জন্য উপযুক্ত
যোগাযোগ ব্যবস্থার নির্ভরযোগ্যতা। সমাধানটি 230V AC পাওয়ারের সাথে সজ্জিত
সরবরাহ এবং 24V DC পাওয়ার ইনপুট, যা ঐতিহ্যবাহী ইউপিএস পাওয়ারের মধ্যে ফাঁক পূরণ করে
সরবরাহ এবং সাধারণ বিশুদ্ধ সাইন ওয়েভ ইনভার্টার সমাধান।
এটি একটি নতুন নকশা কাঠামো ব্যবহার করে যা ব্যবহারকারীদের বিশুদ্ধ, স্থিতিশীল এবং টেকসই এসি সরবরাহ করতে সহায়তা করে
গুরুত্বপূর্ণ লোডের জন্য পাওয়ার, এবং এসি পাওয়ার সাপ্লাই সিস্টেমের মতোই উচ্চ নির্ভরযোগ্যতা রয়েছে।
ডেডিকেটেড কমিউনিকেশন পিওর সাইন ওয়েভ ইনভার্টারের ডিজাইন বৈশিষ্ট্য নিশ্চিত করে
এসি এবং ডিসি পাওয়ার সাপ্লাইয়ের মধ্যে নির্বিঘ্ন রূপান্তর, প্রায় কোনও রূপান্তর নেই
বিলম্ব, এবং স্ট্যাটিক সুইচ তৈরি করুন।
প্রধান বৈশিষ্ট্য:
স্ট্যান্ডার্ড 19” র্যাক মাউন্ট2 RU চ্যাসি;
সত্যিকারের সাইন ওয়েভ আউটপুট (T.H.D< 3%)；
বড় 128*64 ডিজিটাল এলসিডি ডেটা তথ্য প্রদর্শন করে, 4টি এলইডি কাজ করছে;
সিস্টেমের জন্য 5টি রুট শুকনো যোগাযোগ (ডিসি ইনপুট ফল্ট, এসি ইনপুট ফল্ট, ওভারলোড
তথ্য, বাই-পাস তথ্য এবং আউটপুট ফল্ট)；
RS232 এবং RS485 এবং ঐচ্ছিক SNMP যোগাযোগ পোর্ট；
পাওয়ার-অন স্ব-পরীক্ষা, সফট আউটপুট স্টার্ট, এসি বা ডিসি পুনরুদ্ধার হওয়ার সময় স্বয়ংক্রিয়ভাবে পুনরায় চালু করুন;
স্বয়ংক্রিয় সুইচ ফাংশন: ডিসি থেকে এসি, এসি বাইপাস, 5ms এর কম;
সিস্টেমের অপারেটিং স্থিতির রিয়েল-টাইম মনিটরিং, শ্রাব্য এবং ভিজ্যুয়াল অ্যালার্ম;
ঐতিহাসিক অ্যালার্ম বার্তা রেকর্ড করুন এবং জিজ্ঞাসা করা যেতে পারে;
ভোল্টেজ নিয়ন্ত্রক তৈরি করুন এসি ভোল্টেজ স্থিতিশীল করুন;
রক্ষণাবেক্ষণ বাইপাস / ডিসি উপলব্ধ;
সুরক্ষা: শর্ট লোড সুরক্ষা, ওভার লোড সুরক্ষা, ব্যাটারি ওভার/আন্ডার ভোল্টেজ
সুরক্ষা, ওভার কারেন্ট, ওভার তাপমাত্রা;
অ্যাপ্লিকেশন:
সমস্ত ব্যবসার গুরুত্বপূর্ণ অ্যাপ্লিকেশন এবং সমস্ত ধরণের এসি লোড।
নকশাটি মডুলার এবং হট-সোয়াপযোগ্য সহ স্কেলযোগ্য
ইনভার্টার মডিউল যা মেরামত করার গড় সময় কম নিশ্চিত করে
পরিষেবা খরচ হ্রাস করে এবং পরিবর্তন পূরণ করে
ভবিষ্যতের সম্প্রসারণের জন্য প্রয়োজন।
পরামিতি:
| মডেল |
BWT110/220-3KVA |
| ইনপুট |
| ব্যাটারি ইনপুট ভোল্টেজ |
90~135Vdc
|
| ব্যাটারি ভোল্টেজ পরিসীমা |
110Vdc |
| ডিসি ইনপুট কারেন্ট |
33.53A সর্বোচ্চ |
| বাইপাস ইনপুট ভোল্টেজ |
220Vac স্বাভাবিক |
| বাইপাস ভোল্টেজ পরিসীমা |
170~270Vac |
| এসি ইনপুট ফ্রিকোয়েন্সি |
50Hz |
| ফ্রিকোয়েন্সি পরিসীমা |
43~67Hz |
| PF |
>0.8 |
| আউটপুট |
| আউটপুট ক্ষমতা |
3000VA |
| রেটেড আউটপুট ক্ষমতা |
2400W |
| রেটেড আউটপুট ভোল্টেজ |
220VAC (ইনভার্টার মোড) |
| রেটেড আউটপুট কারেন্ট |
10.9A |
| আউটপুট ভোল্টেজ পরিসীমা |
220Vac(সহনশীলতা ±1.5% @ইনভার্টার মোড) |
| আউটপুট দক্ষতা |
≥85% (ইনভার্টার মোড) |
| আউটপুট ফ্রিকোয়েন্সি |
50Hz/60Hz |
| আউটপুট ওয়েভ |
বিশুদ্ধ সাইন ওয়েভ |
| THD |
≤3% (লাইন লোড) |
| সুইচ টাইম (বাইপাস থেকে ইনভার্টার মোড) |
≤5ms (লোড সহ) |
| সুরক্ষামূলক বৈশিষ্ট্য |
| এসি আন্ডার ভোল্টেজ সুইচ সুরক্ষা |
≤176Vac (ব্যাকল্যাশ ভোল্টেজ≥10Vac) |
| এসি ওভার ভোল্টেজ সুইচ সুরক্ষা |
≥264AC |
| ওভার-টেম্পারেচার |
হ্যাঁ (স্বয়ংক্রিয় সুইচ) |
| ব্যাটারি আন্ডার ভোল্টেজ সুরক্ষা পয়েন্ট |
≤80VDC |
| ব্যাটারি লো-ভোল্টেজ অ্যালার্ম |
82VDC±0.5 |
| ব্যাটারি ওভারভোল্টেজ সুরক্ষা পয়েন্ট |
≥140VDC |
| ব্যাটারি ওভারভোল্টেজ পুনরুদ্ধার পয়েন্ট |
≤135VDC |
| আউটপুট ওভার কারেন্ট সুরক্ষা |
| ওভার লোড ক্যাপাসিটি |
60 সেকেন্ড কাজ চালিয়ে যান @101%<লোড<120% |
| ওভার লোড ক্যাপাসিটি |
10 সেকেন্ড কাজ চালিয়ে যান @ 121%<লোড<150% |
| ওভার টেম্প। সুরক্ষা |
হ্যাঁ |
| শর্ট সার্কিট সুরক্ষা |
হ্যাঁ (এসি সংযোগের অধীনে পরীক্ষা করবেন না) |
| রিভার্স সংযোগ সুরক্ষা |
হ্যাঁ |
| আউটপুট ওভিপি |
≥264VAC(ইনভার্টার মোড) |
| আউটপুট কম ভোল্টেজ অ্যালার্ম |
≤176VAC (ইনভার্টার মোড) |
| নিরাপত্তা এবং ইএমসি |
| ডাইইলেকট্রিক শক্তি(এসি-চ্যাসি) |
3500Vdc/10mA//1min .কোন ফ্ল্যাশ ওভার নেই, কোন ভাঙ্গন নেই, কোন আর্ক নেই (শুধুমাত্র এসি ইনপুট অগ্রাধিকার) |
| ডাইইলেকট্রিক শক্তি(ডিসি-চ্যাসি) |
750Vdc/10mA/1min. কোন ফ্ল্যাশ ওভার নেই, কোন ভাঙ্গন নেই
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1 ;IEC 61000-6-2 এবং IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4 , IEC 62321-5,IEC 62321-6,IEC 62321-7,IEC 62321-8
|
| পরিবেশ পরীক্ষা কর্মক্ষমতা |
| আবাসিক তাপমাত্রা |
-20~ +50℃ |
| কুলিং |
4 *ফ্যান |
| উচ্চ তাপমাত্রা অপারেশন |
50±2℃ (রেটেড লোড 24H) |
| নিম্ন তাপমাত্রা অপারেশন |
-20±2℃ (রেটেড লোড 24H) |
| উচ্চ তাপমাত্রা স্টোরেজ |
80±2 ℃,24H |
| নিম্ন তাপমাত্রা স্টোরেজ |
-40±2℃,24H |
| আর্দ্রতা |
0~90%, কোন আর্দ্রতা ঘনীভবন নেই |
| অপারেটিং উচ্চতা (মি) |
2000 মিটার পর্যন্ত উচ্চতা সম্পূর্ণ শক্তি। -2% / 100m, সর্বোচ্চ উচ্চতা 5000m |
| যোগাযোগ |
| Rs232 & Rs485 |
হ্যাঁ |
| SNMP |
ঐচ্ছিক |
| শুকনো যোগাযোগ |
5 গ্রুপ |
| এলসিডি ডিসপ্লে |
|
এলসিডি স্ট্যাটাস
|
ইনপুট এবং আউটপুট ভোল্টেজ, ফ্রিকোয়েন্সি, আউটপুট কারেন্ট, তাপমাত্রা, লোড রেট, লোগো ইত্যাদি।
|
|
ইনভার্টার স্ট্যাটাস
|
নরমাল মেইনস, নরমাল ইনভার্টার, ব্যাটারি আন্ডার-ভোল্টেজ এবং আউটপুট ওভারলোড ইত্যাদি।
|
| পরিমাপ |
| আকার W*D*H(মিমি) |
482mm *370mm*88mm (2RU) |
| ওজন |
11.5KG |
