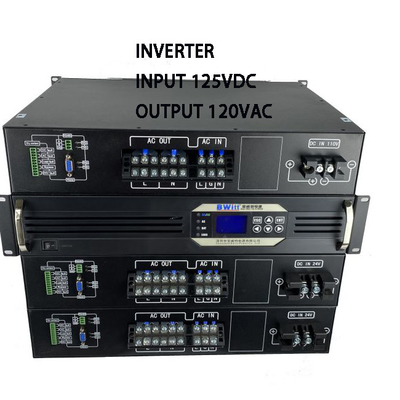

খাঁটি সাইন ওয়েভ ডিটি -1000 সিরিজের বৈদ্যুতিন সংকেতের মেরু বদলগুলি হ'ল নতুন প্রসারিত
বৈদ্যুতিন সংকেতের মেরু বদল কাস্টমাইজ করুন। এই সিরিজটি একটি পেশাদার 19 "র্যাক ঘেরের সাথে
অ্যাপ্লিকেশন অনুসারে বিকল্পগুলির বিস্তৃত পরিসীমা।
বর্ণনা:
দ্বৈত ইনপুট ইনভার্টার সলিউশন একটি নতুন প্রজন্মের সাথে এই ধরণের র্যাক মাউন্ট ইনভার্টার
যোগাযোগ অ্যাপ্লিকেশনগুলির ক্ষেত্রের জন্য ডিজাইন করা, যা উচ্চের জন্য উপযুক্ত
যোগাযোগ ব্যবস্থার নির্ভরযোগ্যতা। সমাধানটি 230V এসি শক্তি দিয়ে সজ্জিত
সরবরাহ এবং 24 ভি ডিসি পাওয়ার ইনপুট, যা traditional তিহ্যবাহী ইউপিএস পাওয়ারের মধ্যে ব্যবধান পূরণ করে
সরবরাহ এবং সাধারণ খাঁটি সাইন ওয়েভ ইনভার্টার সলিউশন।
এটি একটি অভিনব নকশার কাঠামো ব্যবহার করে যা ব্যবহারকারীদের খাঁটি, স্থিতিশীল এবং টেকসই এসি সরবরাহ করতে সহায়তা করে
সমালোচনামূলক লোডগুলির জন্য শক্তি, এবং এসি পাওয়ার সাপ্লাই সিস্টেমের মতো একই উচ্চ নির্ভরযোগ্যতা রয়েছে।
উত্সর্গীকৃত যোগাযোগের নকশা বৈশিষ্ট্য খাঁটি সাইন ওয়েভ ইনভার্টার নিশ্চিত করুন
এসি এবং ডিসি বিদ্যুৎ সরবরাহের মধ্যে বিরামবিহীন রূপান্তর, প্রায় কোনও রূপান্তর
বিলম্ব করুন, এবং স্ট্যাটিক স্যুইচ তৈরি করুন।
প্রধান বৈশিষ্ট্য:
স্ট্যান্ডার্ড 19 "র্যাক মাউন্ট 2 রু চ্যাসিস;
সত্য সাইন ওয়েভ আউটপুট (টিএইচডি <3%)；
বড় 128*64 ডিজিটাল এলসিডি ডিসপ্লে ডেটা তথ্য, 4 এলইডি ডিসপ্লে ওয়ার্কিং;
সিস্টেমের জন্য 5 টি রুট শুকনো যোগাযোগ (ডিসি ইনপুট ত্রুটি, এসি ইনপুট ত্রুটি, ওভারলোড
তথ্য, বাই-পাস তথ্য এবং আউটপুট ত্রুটি)；
আরএস 232 এবং আরএস 485 এবং al চ্ছিক এসএনএমপি যোগাযোগ বন্দর；
পাওয়ার-অন স্ব-পরীক্ষা, নরম আউটপুট শুরু, এসি বা ডিসি পুনরুদ্ধার করার সময় অটো পুনরায় আরম্ভ শুরু করুন;
অটো স্যুইচ ফাংশন: ডিসি থেকে এসি, এসি বাইপাস, 5 এমএসেরও কম;
সিস্টেম অপারেটিং স্ট্যাটাস, শ্রুতিমধুর এবং ভিজ্যুয়াল অ্যালার্মের রিয়েল-টাইম মনিটরিং;
Historical তিহাসিক অ্যালার্ম বার্তাটি রেকর্ড করুন এবং অনুসন্ধান করা যেতে পারে;
ভোল্টেজ নিয়ন্ত্রক তৈরি করুন এসি ভোল্টেজকে স্থিতিশীল করুন;
রক্ষণাবেক্ষণ বাইপাস /ডিসি উপলব্ধ;
সুরক্ষা: স্বল্প লোড সুরক্ষা, ওভার লোড সুরক্ষা, ভোল্টেজের ওপরে/অধীনে ব্যাটারি
সুরক্ষা, বর্তমান ওভার, তাপমাত্রা ওভার;
আবেদন:
সমস্ত ব্যবসায়িক সমালোচনামূলক অ্যাপ্লিকেশন এবং সমস্ত ধরণের এসি লোড।
নকশাটি হট-অদলবদলের সাথে মডুলার এবং স্কেলযোগ্য
বৈদ্যুতিন সংকেতের মেরু বদল মডিউলগুলি যা মেরামতের জন্য কম গড় সময় নিশ্চিত করে
পরিষেবা ব্যয় হ্রাস এবং পরিবর্তনের সাথে মিলিত হয়
ভবিষ্যতের সম্প্রসারণের প্রয়োজন।
পরামিতি:
| মডেল |
বিডাব্লুT125/120-1 কেভিএ
বিডাব্লুT125/120-3 কেভিএ
|
বিডাব্লুT125/120-2কেভিএ |
বিডাব্লুT125/120-3কেভিএ |
| ইনপুট |
| ব্যাটারি ইনপুট ভোল্টেজ |
125vdc |
| ব্যাটারি ভোল্টেজ পরিসীমা |
100-150VDC |
| ডিসি ইনপুট কারেন্ট |
10 এ সর্বোচ্চ |
20 এ সর্বোচ্চ |
30 এ সর্বোচ্চ |
| ইনপুট ভোল্টেজ বাইপাস করুন |
120 ভ্যাকনর্ম
66.6 এ সর্বোচ্চ
|
| বাইপাস ভোল্টেজ পরিসীমা |
100-140vac
30 এ সর্বোচ্চ
50 এ সর্বোচ্চ
60amax
|
| এসি ইনপুট ফ্রিকোয়েন্সি |
60Hz |
| ফ্রিকোয়েন্সি রেঞ্জ |
43 ~ 67Hz |
| পিএফ |
> 0.8 |
| আউটপুট |
| আউটপুট ক্ষমতা |
1000va |
2000va |
3000va |
| রেটেড আউটপুট ক্ষমতা |
800W |
1600W |
2400W |
| রেটেড আউটপুট ভোল্টেজ |
120 ভ্যাক (ইনভার্টার মোড)- |
| রেটেড আউটপুট কারেন্ট |
6.67 এ |
13.3 এ |
20 এ |
| আউটপুট ভোল্টেজ পরিসীমা |
120 ভ্যাক (সহনশীলতা ± 1.5% @ইনভার্টার মোড) |
| আউটপুট দক্ষতা |
≥85% (ইনভার্টার মোড) |
| আউটপুট ফ্রিকোয়েন্সি |
60Hz |
| আউটপুট তরঙ্গ |
খাঁটি সাইন |
| Thd |
≤3% (লাইন লোড) |
| সময় স্যুইচ করুন (ইনভার্টার মোডে পাস করে) |
≤5ms (লোড সহ) |
| প্রতিরক্ষামূলক বৈশিষ্ট্য |
| এসি এর অধীনে এসি। সুরক্ষা সুরক্ষা |
≤90vac (ব্যাকল্যাশ ভোল্টেজ 2010vac) |
| ভোল্টের ওভার এসি। সুরক্ষা সুরক্ষা |
≥140AC |
| অতিরিক্ত তাপমাত্রা |
হ্যাঁ (অটো সুইচ) |
| ব্যাট ভলিউমের অধীনে। সুরক্ষা পয়েন্ট |
≤90 |
| ব্যাটারি কম-ভোল্টেজ অ্যালার্ম |
90 ± 0.5 |
| ব্যাটারি ওভারভোল্টেজ সুরক্ষা পয়েন্ট |
≥155vdc |
| ব্যাটারি ওভারভোল্টেজ পুনরুদ্ধার পয়েন্ট |
≥145vdc |
|
কুলিং
|
2*ভক্ত
4*ভক্ত
|
2*ভক্ত |
4*ভক্ত |
| Temp.control@ অভ্যন্তরীণ টেম্প।> 45 ℃ & আউটপুট ক্ষমতা অনুযায়ী গতি@ আউটপুট ক্ষমতা> 50% |
| বর্তমান সুরক্ষা উপর আউটপুট |
| ওভার লোড ক্ষমতা |
@ওভারলোড 110% কাজ চালিয়ে যান |
| ওভার লোড ক্ষমতা |
60 এর কাজ চালিয়ে যান@ ওভারলোড110%~ 130% |
| ওভার লোড ক্ষমতা |
10s কাজ চালিয়ে যান@ওভার লোড> 150% |
| ওভার টেম্প। সুরক্ষা |
হ্যাঁ |
| শর্ট সার্কিট সুরক্ষা |
হ্যাঁ (এসি সংযোগের অধীনে পরীক্ষা করবেন না) |
| বিপরীত সংযোগ সুরক্ষা |
হ্যাঁ |
| আউটপুট ওভিপি |
≥144vac (ইনভার্টার মোড) |
| আউটপুট কম ভোল্টেজ অ্যালার্ম |
≤88vac (ইনভার্টার মোড) |
| সুরক্ষা এবং ইএমসি |
| ডাইলেট্রিক শক্তি (এসি-চ্যাসিস) |
3500vdc/10ma // 1min। কোনও ফ্ল্যাশ ওভার, কোনও ব্রেকডাউন, কোনও চাপ নেই (কেবল এসি ইনপুট অগ্রাধিকার) |
| ডাইলেট্রিক শক্তি (ডিসি-চ্যাসিস) |
750vdc/10ma/1min। কোনও ফ্ল্যাশ শেষ নয়, কোনও ভাঙ্গন নেই
|
| এলভিডি |
EN 60950-1 |
| EMC/EM i |
EN 61000-6-3; EN 61000-6-1; আইইসি 61000-6-2 এবং আইইসি 61000-6-4 |
|
রোহস
|
আইইসি 62321-4, আইইসি 62321-5, আইইসি 62321-6, আইইসি 62321-7, আইইসি 62321-8
|
| পরিবেশ পরীক্ষার পারফরম্যান্স |
| পরিবেষ্টিত টেম্প। |
-20 ~ +50 ℃ ℃ |
| উচ্চ তাপমাত্রা অপারেশন |
50 ± 2 ℃ (রেটেড লোড 24 ঘন্টা) |
| কম তাপমাত্রা অপারেশন |
-20 ± 2 ℃ (রেটেড লোড 24 ঘন্টা) |
| উচ্চ তাপমাত্রা সঞ্চয় |
80 ± 2 ℃, 24 ঘন্টা |
| কম তাপমাত্রা সঞ্চয় |
-40 ± 2 ℃, 24 ঘন্টা |
| আর্দ্রতা |
0 ~ 90%, কোনও আর্দ্রতা ঘনীভবন নেই |
| অপারেটিং উচ্চতা (এম) |
উচ্চতা সম্পূর্ণ শক্তি 200000 মি। > 2000 মি ডেরেটিং -2% / 100 মি, সর্বোচ্চ উচ্চতা 5000 মি |
| যোগাযোগ |
| আরএস 232 & আরএস 485 |
হ্যাঁ |
| এসএনএমপি |
Al চ্ছিক |
| শুকনো যোগাযোগ |
5 গ্রুপ |
| এলসিডি ডিসপ্লে |
|
এলসিডি স্ট্যাটাস
|
ইনপুট এবং আউটপুট ভোল্টেজ, ফ্রিকোয়েন্সি, আউটপুট কারেন্ট, টেম্প।, লোড রেট, লোগো ইত্যাদি
|
|
বৈদ্যুতিন সংকেতের মেরু বদল স্থিতি
|
সাধারণ মেইনস, সাধারণ বৈদ্যুতিন সংকেতের মেরু বদল, ব্যাটারি আন্ডার-ভোল্টেজ এবং আউটপুট ওভারলোড ইত্যাদি
|
| পরিমাপ |
| আকার ডাব্লু*ডি*এইচ (মিমি) |
482*347*88 মিমি |
482*430*88 মিমি |
| ওজন |
11.5 কেজি |
15 কেজি |
