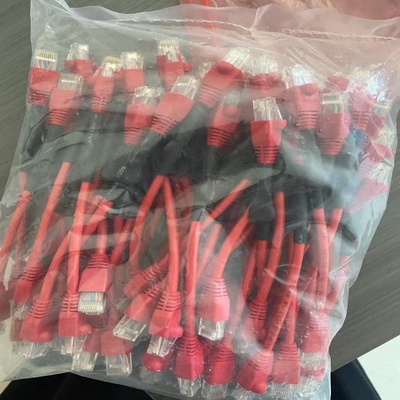

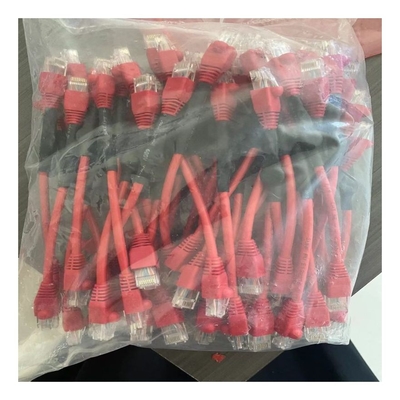

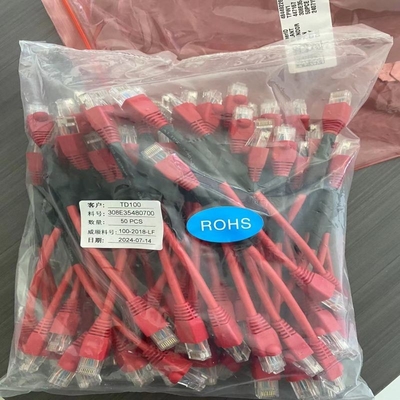

এলটেক হারনেস শেল্ফ টু শেল্ফ সিঙ্ক ক্যাবল P/N 308E35480700 পাওয়ার কোর

সঠিক ডিসি তারের রুটিং

চিত্র 10 সার্কিট ব্রেকার সংযোগের জন্য সঠিক ক্যাবল রুটিং দেখায়। সমস্ত সার্কিট ব্রেকার ক্যাবলগুলি বাম দিকে ক্যাবল খোলার মাধ্যমে রুট করা উচিত, যখন শেল্ফের পিছনে তাকানো হয়,সংযোগ পয়েন্ট. দ্রষ্টব্যঃ অন্য কোন উপায়ে তারের রুটিং কর্মীদের বা সিস্টেমের ক্ষতি করতে পারে।

সার্কিট 9 চার সার্কিট ব্রেকার এবং বিশ GMT ফিউজ সংযোগ রয়েছে। সমস্ত ডিসি আউটপুট সংযোগ পিছন থেকে অ্যাক্সেসযোগ্য (চিত্র 12) ।যেহেতু সার্কিট ব্রেকার এবং ফিউজ সামনের দিক থেকে অ্যাক্সেসযোগ্য (চিত্র 11).

জিএমটি টার্মিনাল স্ট্রিপগুলির কম্প্রেশন স্ক্রু ব্যবহার করে পিঠ থেকে অ্যাক্সেসযোগ্য জিএমটি আউটপুট এবং রিটার্ন সংযোগগুলি তৈরি করুন (চিত্র 12) ।পৃষ্ঠা 10 এ বিভাগে ¢ ডিসি আউটপুট প্রয়োজনীয়তা ¢ স্পেসিফিকেশন অনুযায়ী তারের আকার নির্বাচন করুন. জিএমটি ক্যাবলগুলি সরাসরি জিএমটি টার্মিনাল ব্লকের ঠিক নীচে ক্যাবল গর্তের মধ্য দিয়ে নেমে আসা উচিত। এই এম 3 স্ক্রুগুলিকে 4.5 ইঞ্চি পাউন্ডে টর্চ করুন।চিত্র ১১-এ প্রদর্শিত জিএমটি ফিউজ ব্লকের উপযুক্ত স্লটে ফিউজ ইনস্টল করুনলোড আউটপুট এবং রিটার্ন সার্কিট ব্রেকার সংযোগের জন্য (পজিশন A এবং B), ফিগার 12 এ দেখানো হিসাবে 5/8 ′′ কেন্দ্রের সাথে ডাবল 1⁄4 ′′ -20 স্টাডগুলিতে লিগগুলি সংযুক্ত করুন।সিস্টেমের ডানদিকে বিতরণ দরজার পিছনে সার্কিট ব্রেকার পাওয়া যায় যখন এটি সামনে থেকে দেখা হয় (চিত্র 11). ডাইরেক্টর এবং লগগুলির আকার 10 পৃষ্ঠার ¢ ডিসি আউটপুট প্রয়োজনীয়তা ¢ বিভাগের স্পেসিফিকেশন অনুসারে।ব্রেকার ক্যাবলগুলিকে তাকের বাম দিকে থাকা ক্যাবল গর্তের মধ্য দিয়ে ফিরিয়ে আনতে হবে যখন এটি পিছন থেকে দেখা হয় (চিত্র 10). এলভিডি-সুরক্ষিত আউটপুট সংযোগগুলিতে একটি সরঞ্জাম লোড সংযুক্ত করবেন না।
