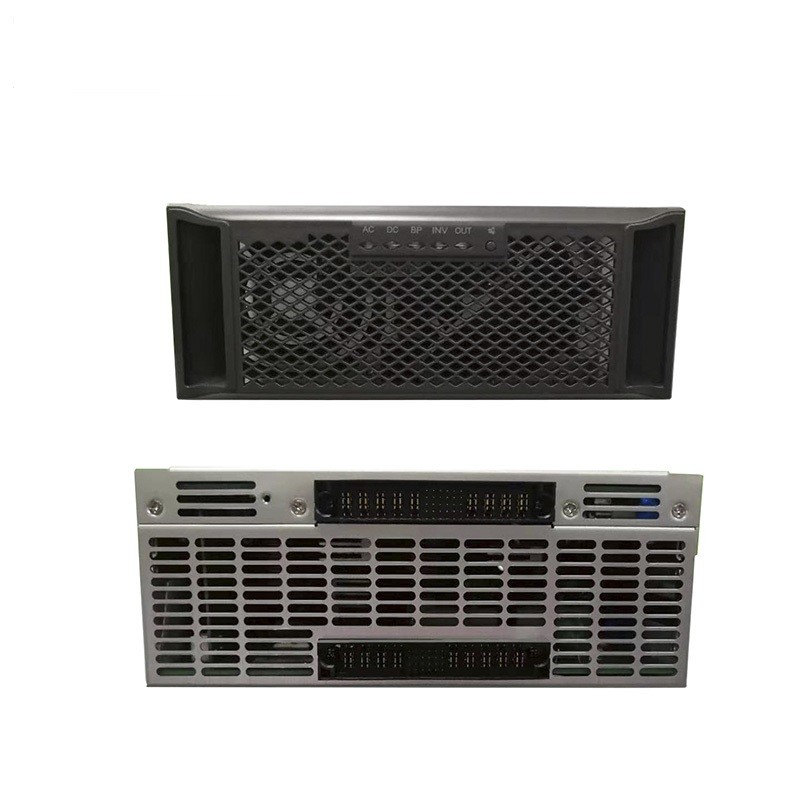

BWT1500 সিরিয়াল 220Vdc এবং 220Vdc মডুলার সমান্তরাল সংযোগ ইনভার্টার হল একটি ইনভার্সন ডিভাইস যা 220V ডিসি/220Vdc পাওয়ারকে, যা যোগাযোগ ডিসি পাওয়ার সাপ্লাই দ্বারা সরবরাহ করা হয়, 220V/50Hz সাইনোসয়েডাল এসি পাওয়ারে রূপান্তর করে। ইনপুট ডিসি পাওয়ারের মাধ্যমে রূপান্তরের মাধ্যমে, পিওর সাইন ওয়েভ ইনভার্টার ব্যবহারকারীদের স্থিতিশীল এবং বিকৃত-মুক্ত এসি পাওয়ার সরবরাহ করে। ব্যবসার স্থানগুলিতে পাওয়ার ব্যর্থতার ক্ষেত্রে, এটি মূল ডিভাইসগুলিকে নমনীয় আউটপুট ভোল্টেজ এবং ফ্রিকোয়েন্সি সরবরাহ করে।
বৈশিষ্ট্য
ডিজিটাল নিয়ন্ত্রণ: এটি 32-বিট ডিএসপি ফুল ডিজিটাল এবং উচ্চ-ফ্রিকোয়েন্সি SPWM প্রযুক্তি গ্রহণ করে, যা শক্তিশালী অ্যান্টি-হস্তক্ষেপ ক্ষমতা, দ্রুত গণনার গতি, উচ্চ বুদ্ধিমত্তা, সঠিক নিয়ন্ত্রণ নির্ভুলতা এবং বিশুদ্ধ আউটপুট ওয়েভফর্ম প্রদান করে

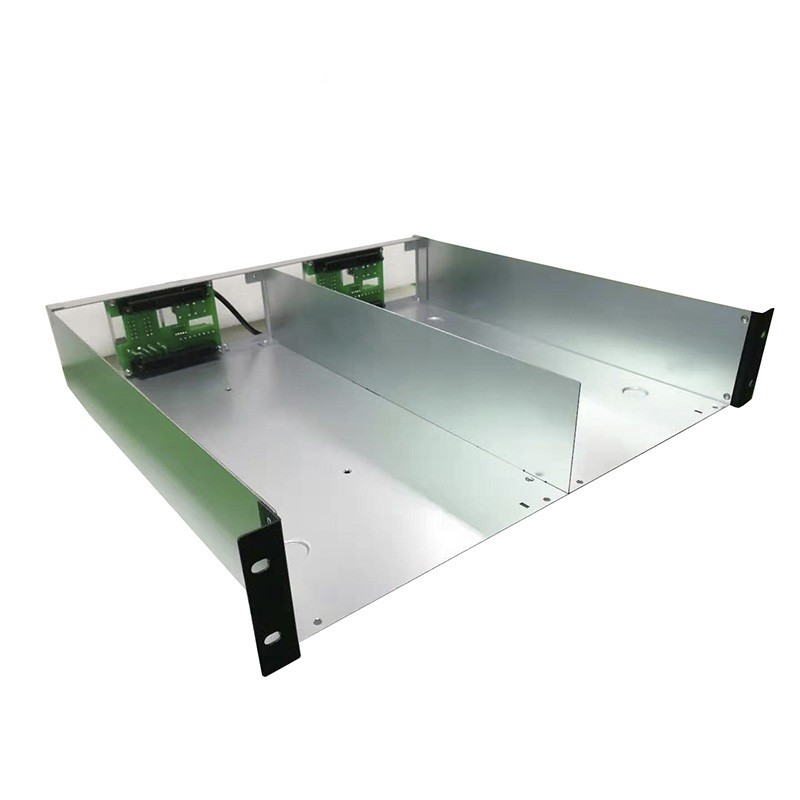

N+1 সমান্তরাল রিডান্ড্যান্ট ডিজাইন: এটি একটি N+1 সমান্তরাল রিডান্ড্যান্ট পাওয়ার সাপ্লাই সিস্টেম তৈরি করতে পারে। মডিউলগুলি একে অপরের ব্যাকআপ, উচ্চ নির্ভরযোগ্যতা এবং নমনীয় কনফিগারেশন সহ। বৃহৎ 128*64 ডিজিটাল এলসিডি ডেটা তথ্য প্রদর্শন করে, 4টি এলইডি কাজ করে;
মাস্টার-স্ল্যাভ সমান্তরাল প্রযুক্তি নেই: প্রতিটি মডিউলের অপারেশন এবং সমান্তরাল সংযোগ বিল্ট-ইন DSP দ্বারা স্বাধীনভাবে নিয়ন্ত্রিত হয়, কোনো একক ত্রুটি নেই, মডিউলগুলির মধ্যে স্বাধীন প্রবাহ।
হট প্লাগিং সহ: কোনো প্যারামিটার সেট করা বা অপারেশন করার প্রয়োজন নেই, প্লাগ অ্যান্ড প্লে, মডিউলটি স্বয়ংক্রিয়ভাবে স্বাভাবিক কাজের অবস্থায় প্রবেশ করে, রক্ষণাবেক্ষণ এবং প্রতিস্থাপন সহজ এবং দ্রুত।
মডিউল বিল্ট-ইন বাইপাস: ব্যবহারকারীরা ইনভার্টার অগ্রাধিকার বা বাইপাস অগ্রাধিকার নির্বাচন করতে পারেন
মনিটরিং ম্যানেজমেন্ট: সূচক প্যানেল, ত্রুটি শব্দ এবং আলো অ্যালার্ম, RS485 যোগাযোগ ইন্টারফেস এবং ত্রুটি শুকনো যোগাযোগ।
সুরক্ষা ফাংশন: এটির ইনপুট ওভার-ভোল্টেজ, আউটপুট ওভার-ভোল্টেজ, ওভার-টেম্পারেচার, শর্ট-সার্কিট ইত্যাদি ফাংশন রয়েছে।

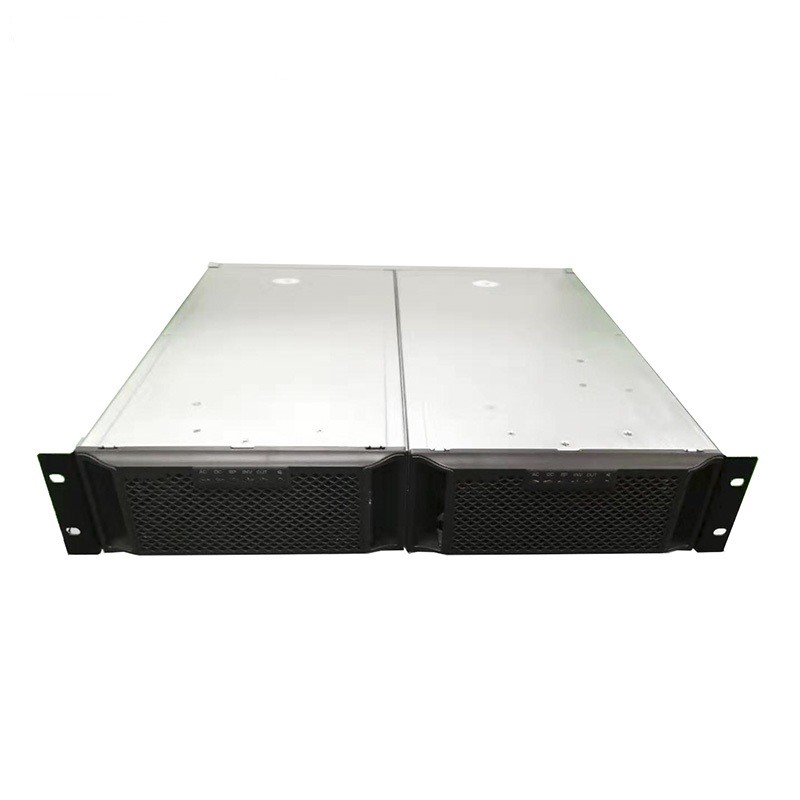

উচ্চ পাওয়ার ঘনত্ব: 1/2 19〞 প্রস্থের ডিজাইন, ভলিউমটি প্রচলিত ইনভার্টারের প্রস্থের অর্ধেক, স্থান বাঁচায় এবং সমান্তরাল করার জন্য সুবিধাজনক।
স্পেসিফিকেশন
| প্রযুক্তিগত ডেটা |
| মডেল |

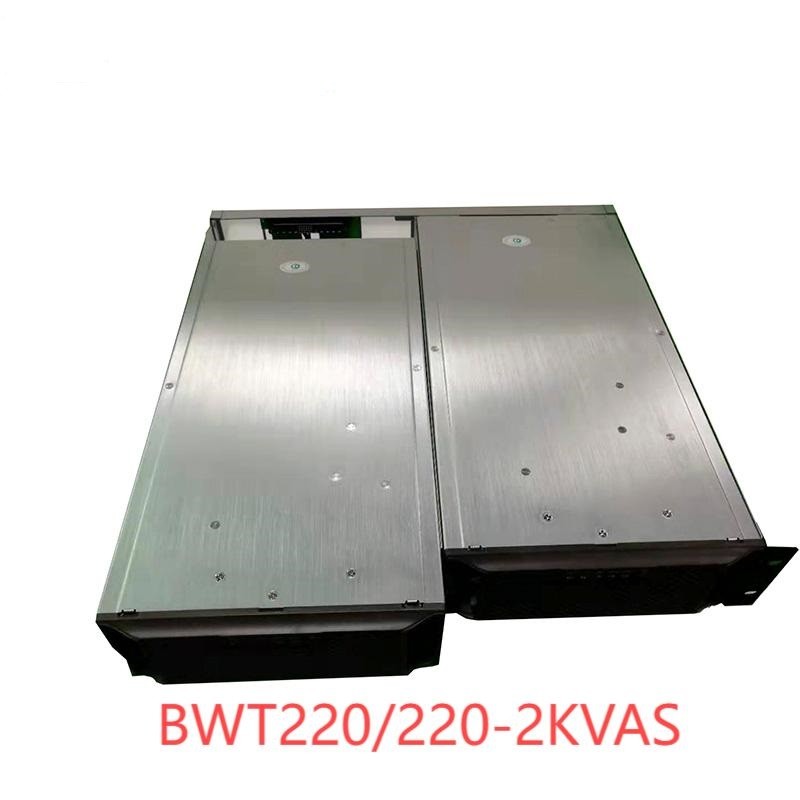

BWT220/220-2KVAS |
| ইনপুট |
| ডিসি ইনপুট ভোল্টেজ |
220Vdc |
| ডিসি ইনপুট কারেন্ট |
9.1Max |
| ডিসি ইনপুট ভোল্টেজ রেঞ্জ |
190-270V |
| ব্যাকফিলNওইজ কারেন্ট |
≤10% |
| PF |
0.8 |
| এসি বাই-পাস ইনপুট |
| ইনপুট ভোল্টেজ রেঞ্জ |
270V-190V(±10Vac) |
| রেটেড ইনপুট কারেন্ট |
9.1A |
| ট্রান্সফার টাইম |
<12ms |
| আউটপুট |
| আউটপুট ক্যাপাসিটি |
2000VA |
| রেটেড আউটপুট ক্যাপাসিটি |
1600W |
| রেটেড আউটপুট ভোল্টেজ |
220VAC |
| রেটেড আউটপুট কারেন্ট |
7.3A |
| আউটপুট ভোল্টেজ রেঞ্জ |
220Vac(সহনশীলতা ±1.5% ) |
| আউটপুট দক্ষতা |
≥85% |
| আউটপুট ফ্রিকোয়েন্সি |
50Hz |
| ফ্রিকোয়েন্সি রেঞ্জ |
43~67Hz |
| আউটপুট ওয়েভ |
বিশুদ্ধ সাইন ওয়েভ |
| THD |
≤3% (লাইন লোড) |
| সুইচ টাইম (বাইপাস থেকে ইনভার্টার মোড) |
≤12ms (লোড সহ) |
| আউটপুট ফ্রিকোয়েন্সি রেঞ্জ |
50±0.1% বা 60±0.1% |
| ডাইনামিকRএসপন্সTইম |
5%(লোড 0←→100%) |
| PF |
0.8 |
| আউটপুট ওভার কারেন্ট সুরক্ষা |
| ওভার লোড ক্যাপাসিটি |
10 মিনিটের জন্য কাজ চালিয়ে যান @105%<লোড<125% |
| ওভার লোড ক্যাপাসিটি |
1 মিনিটের জন্য কাজ চালিয়ে যান @ 125%<লোড<150% |
| ওভার টেম্প। সুরক্ষা |
হ্যাঁ |
| শর্ট সার্কিট সুরক্ষা |
হ্যাঁ (এসি সংযোগের অধীনে পরীক্ষা করবেন না) |
| বিপরীত সংযোগ সুরক্ষা |
হ্যাঁ |
| পরিবেশগত পরীক্ষার কর্মক্ষমতা |
| আবাসিক তাপমাত্রা |
-20~ +50℃ |
| উচ্চ তাপমাত্রা অপারেশন |
50±2℃ (রেটেড লোড 24H) |
| নিম্ন তাপমাত্রা অপারেশন |
-20±2℃ (রেটেড লোড 24H) |
| উচ্চ তাপমাত্রা স্টোরেজ |
80±2 ℃,24H |
| নিম্ন তাপমাত্রা স্টোরেজ |
-40±2℃,24H |
| আর্দ্রতা |
0~90%,কোন আর্দ্রতা ঘনীভবন নেই |
| অপারেটিং উচ্চতা (মি) |
2000 মিটার পর্যন্ত উচ্চতা সম্পূর্ণ পাওয়ার। -2% / 100 মিটার হ্রাস, সর্বোচ্চ উচ্চতা 5000 মিটার |
| সমান্তরাল মোড |
| সর্বোচ্চ সমান্তরাল পরিমাণ |
8 ইউনিট |
