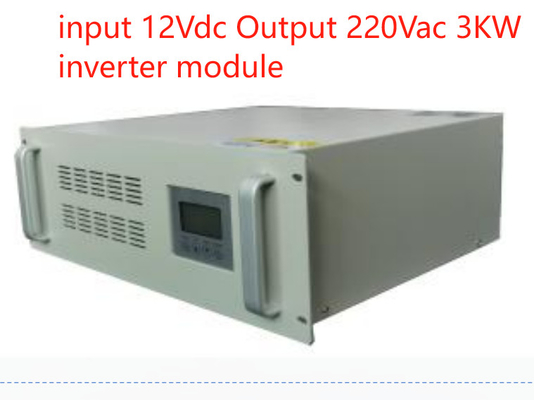

ST-3KW সিরিজ একটি নতুন প্রসারিত এবং কাস্টমাইজযোগ্য বিশুদ্ধ সাইন ওয়েভ ইনভার্টার,
বিশেষভাবে যোগাযোগ ক্ষেত্রে ১৯ ইঞ্চি র্যাক মাউন্ট অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।
একটি 4RU 19-ইঞ্চি র্যাক চ্যাসিতে অবস্থিত, এটিতে 220V এসি সহ একটি নতুন প্রজন্মের ডুয়াল-ইনপুট সমাধান রয়েছে
এবং ১২ ভোল্টের ডিসি পাওয়ার ইনপুট।
এটি ঐতিহ্যগত ইউপিএস পাওয়ার সাপ্লাই এবং সাধারণ বিশুদ্ধ সাইনওয়েভ ইনভার্টারগুলির মধ্যে ফাঁক পূরণ করে,
সমালোচনামূলক যোগাযোগের লোডের জন্য একটি অত্যন্ত নির্ভরযোগ্য শক্তি উত্স সরবরাহ করা।
ডাবল সিপিইউ বুদ্ধিমান নিয়ন্ত্রণ প্রযুক্তি দিয়ে সজ্জিত, এটি চমৎকার কর্মক্ষমতা প্রদান করে।
ইনভার্টার একাধিক অপারেটিং মোড যেমন গ্রিড মোড, শক্তি সঞ্চয় মোড, এবং
ব্যাটারি মোড, নমনীয় অ্যাপ্লিকেশন দৃশ্যকল্প প্রদান করে। এটি একটি RS232 যোগাযোগ পোর্ট আছে
মনিটরিং সিস্টেমের সাথে সহজ সংযোগের জন্য। এলসিডি ডিসপ্লে রিয়েল-টাইম সরঞ্জাম পরামিতি দেখায়
এবং অপারেশন স্থিতি স্পষ্টভাবে.
এই ইউনিটটি সংক্ষিপ্ত লোড সুরক্ষা, ওভারলোড সুরক্ষা,
ব্যাটারি ওভার/অন্ড ভোল্টেজ সুরক্ষা, ওভারকরেন্ট সুরক্ষা এবং ওভার-টেম্পারেচার সুরক্ষা।
এটি একটি রক্ষণাবেক্ষণ বাইপাস এবং ডিসি ব্যাকআপ বিকল্প আছে। বিশুদ্ধ সাইন তরঙ্গ আউটপুট (THD < 3%) নিশ্চিত করে
স্থিতিশীল এবং উচ্চমানের এসি পাওয়ার সাপ্লাই এবং এসি এবং ডিসি পাওয়ার উত্সগুলির মধ্যে বিরামবিহীন রূপান্তর,
৬ এমএস এর কম সুইচিং টাইম দিয়ে, এটি একটি অন্তর্নির্মিত স্ট্যাটিক সুইচ দিয়ে অর্জন করা যায়।
প্রধান বৈশিষ্ট্যঃ

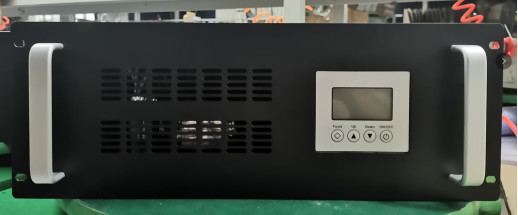

∙ স্ট্যান্ডার্ড ১৯ ∙ র্যাক মাউন্ট ৪আরইউ চ্যাসি;
সত্যিকারের সাইনস ওয়েভ আউটপুট (টিএইচডি < ৩%) ।
রিয়েল টাইমে এলসিডি ডিসপ্লে সরঞ্জাম পরামিতি, অপারেশন অবস্থা হতে হবে
এক নজরে পরিষ্কার;
ডাবল সিপিইউ বুদ্ধিমান নিয়ন্ত্রণ প্রযুক্তি, চমৎকার কর্মক্ষমতা;
গ্রিড মোড/শক্তি সঞ্চয় মোড/ব্যাটারি মোড সেট করা যেতে পারে, অ্যাপ্লিকেশন নমনীয়;

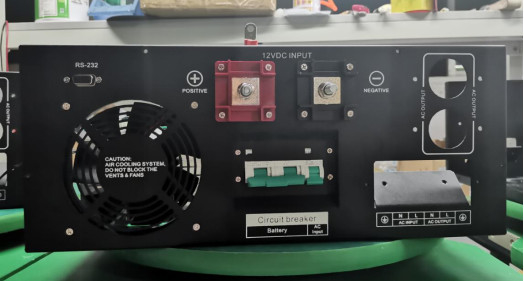

আরএস২৩২ যোগাযোগ পোর্ট;
পাওয়ার-অন স্ব-পরীক্ষা, নরম আউটপুট স্টার্ট,এসি বা ডিসি পুনরুদ্ধারের সময় স্বয়ংক্রিয় পুনরায় চালু করুন;
অটো সুইচ ফাংশনঃ ডিসি থেকে এসি, এসি বাইপাস, 6ms এরও কম;
∙ সিস্টেমের অপারেটিং স্ট্যাটাসের রিয়েল-টাইম মনিটরিং,শব্দ এবং চাক্ষুষ বিপদাশঙ্কা;
∙ ইতিহাসের সতর্কতা বার্তা রেকর্ড করুন এবং এটি অনুসন্ধান করা যেতে পারে;
ভোল্টেজ নিয়ন্ত্রক অন্তর্নির্মিত।
রক্ষণাবেক্ষণ বাইপাস / ডিসি উপলব্ধ;
সুরক্ষাঃ স্বল্প লোড সুরক্ষা, ওভারলোড সুরক্ষা, ব্যাটারি ওভার/নিম্ন ভোল্টেজ সুরক্ষা
পরামিতিঃ
| প্রযুক্তিগত তথ্য |
| মডেল |
TF12/220-3000 ওয়াট |
| ইনপুট |
| এসি ইনপুট ভোল্টেজ |
170 ~ 270 ভিএসি (220 ভোল্ট)নরম) |
| এসি ব্রেকার |
13.৬৩এ এমসিবি |
| ব্যাটারি ইনপুট ভোল্টেজ |
১২ ভিডিসি |
| ব্যাটারি ভোল্টেজ পরিসীমা |
১০-১৫ ভিডিসি |
| ব্যাটারি ইনপুট ব্রেকার |
250@এমসিবি |
| ঠান্ডা |
ফোর্স কুলিং |
| ডিসি ইনপুট কারেন্ট |
৩০০ এ সর্বোচ্চ |
| আউটপুট ফ্রিকোয়েন্সি |
50Hz±0.1% |
| আউটপুট |
| নামমাত্র আউটপুট ক্ষমতা |
৩০০০W |
| নামমাত্র আউটপুট ভোল্টেজ |
220VAC (ইনভার্টার মোড) |
| নামমাত্র আউটপুট বর্তমান |
13.৬৩এ |
| আউটপুট ভোল্টেজ রেঞ্জ |
220Vac ((টলারেন্স ± 5% @ইনভার্টার মোড) |
| এসি আউটপুট সকেট |
NEMA L5-30R*2 |
| আউটপুট দক্ষতা |
85~90% (ইনভার্টার মোড) |
| আউটপুট ফ্রিকোয়েন্সি |
৫০ হার্জ |
| ফ্রিকোয়েন্সি রেঞ্জ |
৪৭-৫৩ হার্জ |
| আউটপুট ওয়েভ |
বিশুদ্ধ সাইনস তরঙ্গ |
| টিএইচডি |
≤৩% (লাইন লোড) |
| স্যুইচ টাইম (ইনভার্টার মোডে পাস করে) |
≤6ms (লোড সহ) |
| প্রতিরক্ষামূলক বৈশিষ্ট্য |
| ভোল্টেজ সুইচ সুরক্ষা অধীনে এসি |
≤170Vac (Backlash voltage≥10Vac) |
| এসি ওভার ভোল্টেজ সুইচ সুরক্ষা |
≥280AC |
| অতিরিক্ত তাপমাত্রা |
হ্যাঁ (স্বয়ংক্রিয় স্যুইচ) |
| ভোল্টেজ সুরক্ষা পয়েন্টের অধীনে ব্যাটারি |
≤ ৮৫ |
| ব্যাটারি নিম্ন ভোল্টেজ এলার্ম |
12.6±0.5 |
| ওবর্তমান সুরক্ষার উপর আউটপুট |
| অতিরিক্ত লোড ক্যাপাসিটি |
কাজ চালিয়ে যান 30s @ ওভারলোড 110% ~ 120% |
| অতিরিক্ত লোড ক্যাপাসিটি |
কাজ চালিয়ে যান 300ms @overload 160% |
| অতিরিক্ত তাপমাত্রা সুরক্ষা |
হ্যাঁ। |
| শর্ট সার্কিট সুরক্ষা |
হ্যাঁ (এসি কানেক্টে পরীক্ষা করবেন না) |
| বিপরীত সংযোগ সুরক্ষা |
হ্যাঁ। |
| আউটপুট ওভিপি |
≥140VAC ((ইনভার্টার মোড) |
| আউটপুট নিম্ন ভোল্টেজ এলার্ম |
≤85VAC (ইনভেটার মোড) |
| নিরাপত্তা ও ই এম সি |
| ডিলেক্ট্রিক শক্তি ((এসি-চ্যাসি) |
3500Vdc/10mA//1min. কোন ফ্ল্যাশ ওভার, কোন ভাঙ্গন, কোন আর্ক (শুধুমাত্র এসি ইনপুট অগ্রাধিকার) |
| ডাইলেক্ট্রিক শক্তি ((DC-Chassis) |
৭৫০ ভিডিসি/১০ এমএ/১মিনিট। কোন ফ্ল্যাশ ওভার নেই, কোন ভাঙ্গন নেই।
|
| এলভিডি |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1;IEC 61000-6-2 এবং IEC 61000-6-4 |
|
ROHS
|
আইইসি 62321-4, আইইসি 62321-5, আইইসি 62321-6, আইইসি 62321-7, আইইসি 62321-8
|
| পরিবেশগত পরীক্ষার পারফরম্যান্স |
| পরিবেশে তাপমাত্রা। |
0 ~ +40°C |
| উচ্চ তাপমাত্রা অপারেশন |
40±2°C (নামমাত্র লোড 24 ঘন্টা) |
| নিম্ন তাপমাত্রায় কাজ |
0±2°C (নামমাত্র লোড 24 ঘন্টা) |
| উচ্চ তাপমাত্রা সঞ্চয় |
50±2 °C, 24H |
| নিম্ন তাপমাত্রায় সঞ্চয় |
-১৫০±২°সি, ২৪ ঘন্টা |
| আর্দ্রতা |
০-৯০%, কোন আর্দ্রতা ঘনত্ব নেই |
| অপারেটিং উচ্চতা (মি) |
উচ্চতা পূর্ণ ক্ষমতা ২০০০ মিটার পর্যন্ত। রেটিং -২% / ১০০ মিটার, সর্বোচ্চ উচ্চতা ৫০০০ মিটার |
| যোগাযোগ |
| ২৩২ টাকা |
হ্যাঁ। |
| এলসিডি ডিসপ্লে |
|
এলসিডি অবস্থা
|
ইনপুট এবং আউটপুট ভোল্টেজ, ফ্রিকোয়েন্সি, আউটপুট বর্তমান, সময়, লোড রেট ইত্যাদি
|
|
ইনভার্টার অবস্থা
|
সাধারণ মেইন, সাধারণ ইনভার্টার, ব্যাটারি-নিম্ন ভোল্টেজ এবং আউটপুট ওভারলোড ইত্যাদি
|
| পরিমাপ |
| আকার W*D*H(মিমি) |
৪৮৪*৪৫২*১৭৬ মিমি |
(কাস্টমাইজড, রং ধূসর বা ব্লেক হতে পারে)
