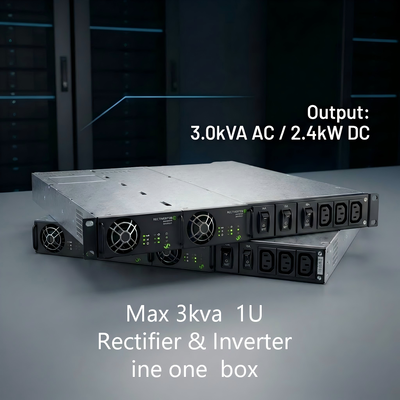

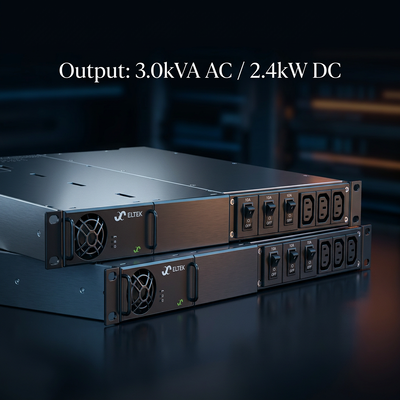

ELTEK CTOR0201.001 কমপ্যাক্ট 1U সিস্টেমে 3.0kVA এসি এবং 2.4kW 115V 230V ইনপুট ডিসি সহ রেক্টিভার্টার পাওয়ার সিস্টেম

কেন LTE/5G রেডিও সাইট / ছোট ডেটা সেন্টারে CTOR0201.001 3KVA Rectiverter সিস্টেম ব্যবহার করবেন?

ঐতিহ্যবাহী সাইটগুলির জন্য AC লোড (WiFi, ফাইবার নোড) এর জন্য আলাদা UPS এবং DC (48V রেডিও) এর জন্য রেকটিফায়ার প্রয়োজন। Rectiverter উভয়কে একীভূত করে: মেইন ফেলিওরের সময়, 48VDC ব্যাটারি ব্যাংক 3kVA ইনভার্টার এবং DC লোডগুলির মাধ্যমে একই সাথে AC লোডগুলি ফিড করে। এর হট-প্লাগেবল ডিজাইন এবং 150% ওভারলোড (15s) ক্ষমতা ডিস্ট্রিবিউটেড অ্যান্টেনা সিস্টেম (DAS) এবং ব্রডব্যান্ড সরঞ্জামের জন্য একটি স্বতন্ত্র ইনভার্টার শেল্ফ যোগ না করেই গুরুত্বপূর্ণ আপটাইম নিশ্চিত করে।

"Rectiverter CTOR0201.001 বনাম স্ট্যান্ডার্ড ইনভার্টার + রেকটিফায়ার?" এর সুবিধা কী?

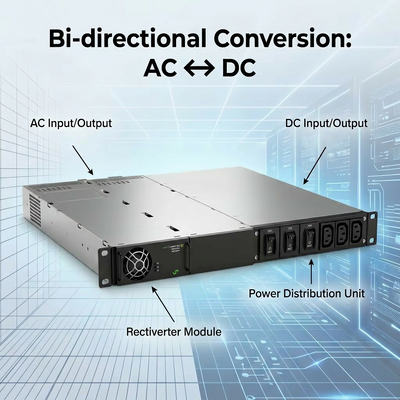

একটি স্ট্যান্ডার্ড ব্যাকআপ সেটআপের জন্য একটি রেকটিফায়ার (AC-DC)​ + ইনভার্টার (DC-AC)​ + ট্রান্সফার সুইচ = 2U~3U স্থান প্রয়োজন। CTOR0201.001 Rectiverter​ এটিকে একটি একক 1U মডিউল​ দিয়ে প্রতিস্থাপন করে যা দ্বিমুখী পাওয়ার (AC↔DC) পরিচালনা করে। এটি Eltek DC সিস্টেমের সাথে একই কন্ট্রোলার আর্কিটেকচার শেয়ার করে এবং Flatpack2 রেকটিফায়ারগুলির সাথে সমান্তরাল অপারেশন সমর্থন করে। ফলাফল: 50% কম র্যাক স্পেস, কম ব্যর্থতার পয়েন্ট এবং ইউটিলিটি SCADA এবং রেলওয়ে সিগন্যালিং ক্যাবিনেটের জন্য সরলীকৃত ক্যাবলিং।

কিভাবে 1U 3kVA Rectiverter নির্বাচন করবেন: CTOR0201.001 (230V) বনাম CTOR0201.004 (115V)?

সঠিক Rectiverter নির্বাচন আঞ্চলিক AC মানগুলির উপর নির্ভর করে:

• CTOR0201.001:​ ডিফল্ট 230VAC​ (200-240V adj), 3kVA, 2400W DC, ইউরোপ/এশিয়া/মধ্যপ্রাচ্যের টেলিকমের জন্য উপযুক্ত।

• CTOR0201.004:​ ডিফল্ট 115VAC​ (100-127V adj), 1.5kVA, 1200W DC, উত্তর আমেরিকার জন্য উপযুক্ত।

  উভয়ই 48VDC (40-58V) ইনপুট রেঞ্জ3 ফ্রন্ট IEC320-C13 সকেট1U 482x395x44mm ফর্ম ফ্যাক্টর​ ফ্রন্ট IEC সকেট এবং লোড ব্রেকারগুলির সাথে শেয়ার করে। আপনার 48V ব্যাটারি ব্যাংক নামমাত্র ভোল্টেজ 53.5V (সাধারণ) 43-58V অ্যাডজাস্টেবল DC আউটপুট রেঞ্জের মধ্যে আছে কিনা তা নিশ্চিত করুন।

কিভাবে CTOR0201.001 ইনস্টল করবেন: লোড ব্রেকার, IEC সকেট এবং DC M6 বোল্ট সংযোগ?

CTOR0201.001​ সিস্টেম (কনফিগারেশন 241123.102 সমতুল্য) প্রি-ইনস্টলড লোড ব্রেকার (2-পোল, 10A)​ এবং 3 ফ্রন্ট IEC320-C13 সকেট।

• ​ M6 বোল্ট​ এর মাধ্যমে বাল্ক সংযোগ (64A কন্টিনিউয়াস, 90A ওভারলোড 15s পর্যন্ত সমর্থন করে)।AC ইনপুট/আউটপুট:

• ​ L, N, PE এর জন্য স্ক্রু টার্মিনাল 6mm²।হট-প্লাগেবল:

• ​ লাইভ র্যাকে পাওয়ারের অধীনে ঢোকানো/সরানো যেতে পারে (সাবধানতার সাথে)।বেসিক ট্রান্সফারের জন্য কোনও কন্ট্রোলারের প্রয়োজন নেই, তবে পরে স্মার্টপ্যাক ইন্টিগ্রেশনের জন্য RJ45 পোর্ট উপলব্ধ।

  প্যারামিটার:

প্রযুক্তিগত স্পেসিফিকেশন: Eltek Rectiverter ইন্টিগ্রেশন/স্ট্যান্ডঅ্যালোন

আইটেম

প্রশ্ন ১: CTOR0201.001 কি ব্যাটারি চার্জ করে?

​

উত্তর: হ্যাঁ, মেইন মোডে এটি ব্যাটারি চার্জিং এবং DC লোডের জন্য DC আউটপুট (43-58V) পরিচালনা করে; ইনভার্টার মোডে এটি ব্যাটারি থেকে শক্তি নেয়।

• প্রশ্ন ২: 4kW রেটিং কি একই সাথে?.

  উত্তর: মোট AC+DC

• সর্বোচ্চ 4kW.

  প্রশ্ন ৩: এটি কি কন্ট্রোলার ছাড়াই সমান্তরাল হতে পারে?​উত্তর: এটি Flatpack2 রেকটিফায়ারগুলির সাথে সমান্তরাল হতে পারে তবে সিঙ্ক্রোনাইজড Rectiverter সমান্তরাল করার জন্য, একটি কন্ট্রোলার (Smartpack2) সুপারিশ করা হয়।

• প্রশ্ন ৪: ট্রান্সফারের আগে হোল্ড-আপ টাইম কত?.

  উত্তর:

• 5ms.

  প্রশ্ন ৫: 241123.102 কি একটি বৈধ কনফিগারেশন?​উত্তর: হ্যাঁ, CTOR0201.001 বেসের মতো নির্দিষ্ট

• লোড ব্রেকার এবং IEC সকেট, কোনও কন্ট্রোলার নেই.
