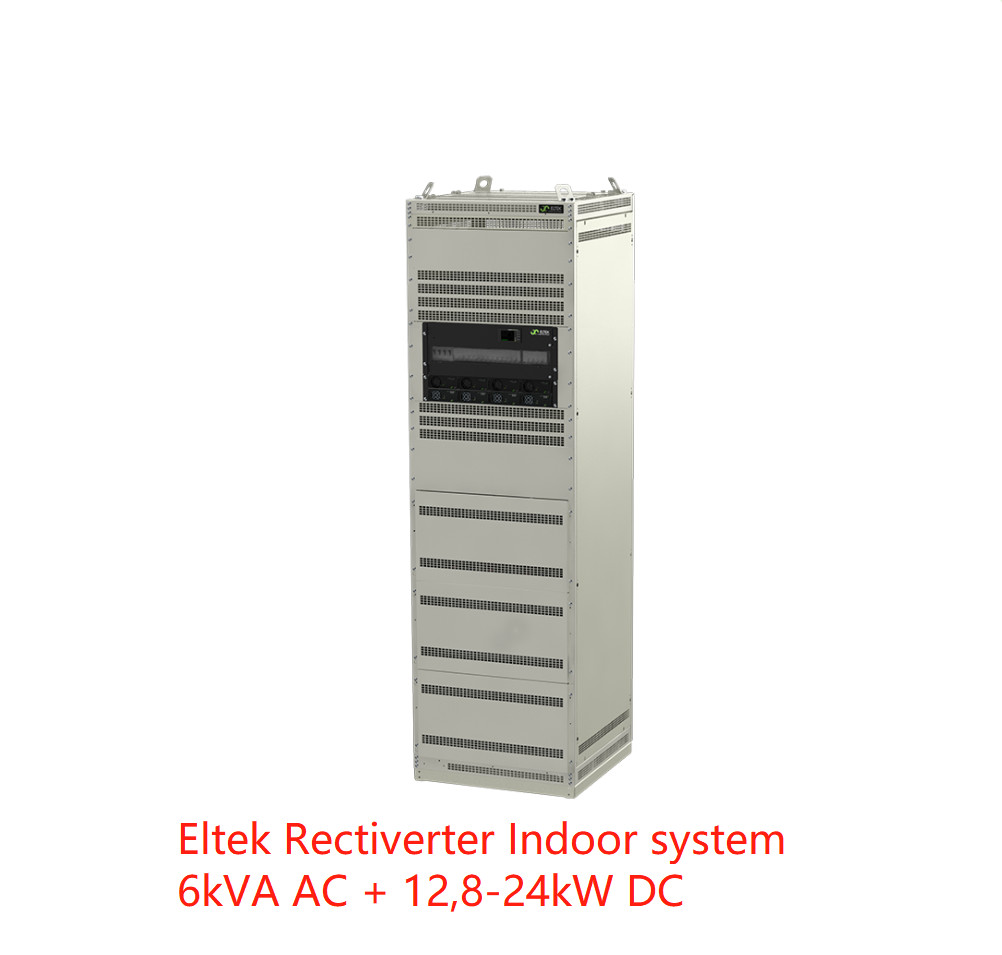

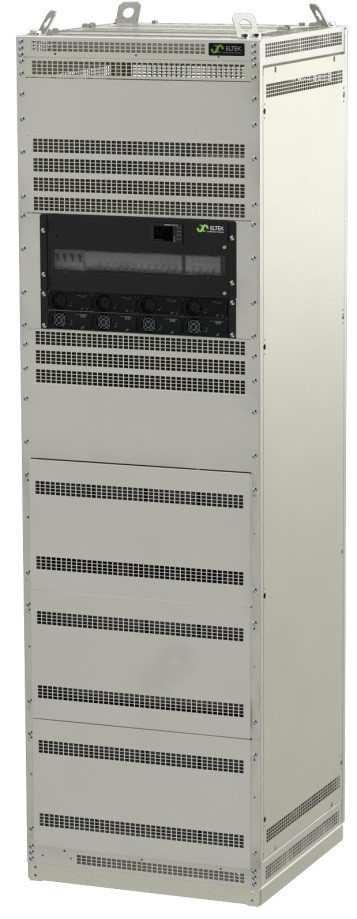

| রেক্টিভার্টার ইনডোর সিস্টেম |
| মডেল / অর্ডার তথ্য 6kVA+12,8 kW DC |
6kVA+16,8 kW DC |
6kVA+ 16,0 kW DC |
6kVA+24,0 kW DC |
| পার্ট নম্বর CTEJ0843.4000 |
CTEJ0843.4001 |
CTE20843R14000 |
CTE30843R14000 |
| এসি আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (নিয়মিত পরিসীমা) |
২৩০ ভোল্টএসি/২০০-২৪০ ভোল্টএসি |
| ফ্রিকোয়েন্সি (ডিফল্ট ইনভার্টার মোড) |
50 হার্জ (অ্যাডাপ্টিভ) |
| ফ্রিকোয়েন্সি (নির্ধারণযোগ্য ইনভার্টার মোড) |
50Hz, 60Hz অথবা সর্বশেষ সিঙ্ক করা 50/60Hz (অ্যাডাপ্টিভ) |
| সর্বাধিক শক্তি (অবিচ্ছিন্ন / অতিরিক্ত লোড (<15s) |
4800 W (6000 VA) / 8000 VA |
|
সর্বাধিক বর্তমান (ধারাবাহিক / অতিরিক্ত লোড)
(<১৫ সেকেন্ড)
|
২৬ এআরএমএস/ ৩৪.৮ এআরএমএস |
| বর্তমান (সর্বোচ্চ) দ্রুত যাত্রা (20ms) |
120A (6 x নামমাত্র) |
| অপেক্ষা করুন (ভোল্টেজ ডিপস) (ব্যাটারিতে স্যুইচ করার আগে) |
> 5 এমএস @ 4800W লোড |
| টিএইচডি |
< ১.৫% প্রতিরোধী লোডে |
| আউটপুট বৈশিষ্ট্য |
এল এবং এন এ ফিউজ, হট প্লাগযোগ্য |
| ডিসি আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) / (নিয়মিত পরিসীমা) |
53.5 ভোল্টডিসি/ ৪৩-৫৮ ভোল্টডিসি |
| পাওয়ার (সর্বোচ্চ @নামমাত্র ইনপুট) 12,8 kW১) |
16,8 কিলোওয়াট১) |
16,0 কিলোওয়াট১) |
24,0 কিলোওয়াট১) |
| বর্তমান (সর্বোচ্চ @V)আউট≤ 48 ভোল্টডিসি) ২৬৭ এ১) |
৩৫০ এ১) |
৩৩৩ এ১) |
৫০০ এ১) |
| হোল্ড আপ সময়, সর্বোচ্চ আউটপুট ক্ষমতা |
>10ms; Vআউট> ৪১ ভোল্টডিসি |
| আউটপুট বৈশিষ্ট্য |
শর্ট সার্কিট প্রুফ, ওভার ভোল্টেজ বন্ধ |
| ইনপুট DATA |
| এসি প্রধান ইনপুট ভোল্টেজ (3 ফেজ Y) |
৪০০ ভোল্টএসি |
| অতিরিক্ত সুরক্ষা |
ওভিপি ক্লাস ২ |
| নামমাত্র আউটপুট ভোল্টেজে এসি বর্তমান/ফেজ (টাইপ অনুযায়ী) ২৮-৫৮ এআরএমএস ৩) |
| ফ্রিকোয়েন্সি (ডিফল্টঃ সিঙ্ক পরিসীমা) |
৪৭-৫৩ হার্জ |
| ফ্রিকোয়েন্সি (নির্ধারণযোগ্যঃ সিঙ্ক পরিসীমা) |
৪৭-৫৩ হার্টজ, ৫৭-৬৩ হার্টজ অথবা উভয়ই (অ্যাডাপ্টিভ) |
| পাওয়ার ফ্যাক্টর / টিএইচডি |
> ০.৯৯ ৫০% লোড বা তার বেশি / < ৩.৫% |
|
ডিসি ভোল্টেজ নামমাত্র / বর্ধিত পরিসীমা (না)
ওভারলোড)২)
|
৪৫-৫৮ ভোল্টডিসি/ ৪০-৪৫ ভোল্টডিসি |
| DC বর্তমান (সর্বোচ্চ) |
ওভারলোডের সময় 128A / 180A (15s) |
|
ইনপুট বৈশিষ্ট্য
|
এল এবং এন এ ফিউজ, হট প্লাগযোগ্য, ভারিস্টর, হট প্লাগযোগ্য এসি ইনপুট পৃথক স্ক্রু টার্মিনাল 10 মিমি 2 এল এর জন্য1, এল2,এল3,N & PE
ব্যাটারি ব্রেকার (প্লাগ-ইন টাইপ), LVBD ডিফল্ট
|
| লোড ডিস্ট্রিবিউশন 6kVA+12,8kW DC |
6kVA+16,8kW DC |
6kVA+16,0 kW DC |
6kVA+24,0 kW DC |
| এলভিএলডি |
৩০০ এ |
| 1 মেরু এসি বিতরণ (এমসিবির এল সংযোগ) |
2*2A, 4*6A, 4*10A C |
2*6A, 2*10A C |
| -৪৮ ভোল্টডিসিবিতরণ (অগ্রাধিকার লোড) 4*10A,4*16A,4*32A,4*63A |
4*10A,2*16A,4*32A,4*63A |
4*10A,4*16A,4*32A,4*63A |
4*10A,4*16A,6*32A,6*63A |
| -৪৮ ভোল্টডিসিবিতরণ (প্রাধান্যসূচক লোড নেই) |
2*10A, 2*16A, 2*32A, 2*63A |
2*10A,2*16A,3*32A,3*63A |
| ব্যাটারি ব্রেকার |
৩*১০০ এ, ডি (প্লাগ ইন) |
৩*২০০ এ, ডি (প্লাগ ইন) |
| অন্যান্য স্পেসিফিকেশন |
| নিয়ন্ত্রণ ও পর্যবেক্ষণ (Smartpack2 তথ্য পত্র দেখুন) |
স্মার্টপ্যাক এস প্যানেল মাউন্ট |
স্মার্টপ্যাক ২ |
| কার্যকারিতা >96% (প্রধান মোড (এসি/এসি এবং এসি/ডিসি)), >94% (ইনভার্টার মোড (ডিসি/এসি)) |
| অপারেটিং তাপমাত্রা -40 থেকে +55°C (-40 থেকে +131°F), আর্দ্রতা 5 - 95% RH noncondensing |
| স্টোরেজ তাপমাত্রা -40 থেকে +85°C (-40 থেকে +185°F), আর্দ্রতা 0 - 99% RH noncondensing |
| মাত্রা [WxDxH] / ওজন 600 x 600 x 2000 মিমি (23,7 x 23,7 x 78,8 ′′) / 150 কেজি (551 পাউন্ড) |
| সুরক্ষা শ্রেণি IP 20 |
| ডিজাইন স্ট্যান্ডার্ড |
| বৈদ্যুতিক নিরাপত্তা EN 60950-1, EN 62040-1 ইউপিএস নিরাপত্তা |
|
EMC ETSI EN 300 386 ভোল্ট1.6.1, এফসিসি সিএফআর ৪৭ পার্ট ১৫
EN 61000-6-1 /-2/-3/-4
|
| পরিবেশ ETSI EN 300 019: 2-1 (ক্লাস 1.2), 2-2 (ক্লাস 2.3) & 2-3 (ক্লাস 3.2) RoHS (2011/65/EU) এবং WEEE (2002/96/EC) মেনে চলতে |
|
1) এসি লোড অগ্রাধিকার আছে। সর্বোচ্চউপলব্ধডিসি আউটপুট ক্ষমতা এবং বর্তমান নির্ভরশীল
তাত্ক্ষণিক এসি লোড এবং এসি ইনপুট ভোল্টেজে; অর্থাৎ সর্বোচ্চ 10,9 kW/18,9 kW পূর্ণ এসি পাওয়ার এবং নামমাত্র ইনপুট 230V এর জন্যএসি.
২) ৪০-৪৫ ভোল্টডিসি: হ্রাস কর্মক্ষমতা - কোন শক্তি বৃদ্ধি এবং AC আউটপুট উপর ভোল্টেজ THD বৃদ্ধি
|
3) যদি DC ভোল্টেজ 43V এর নিচে টানা হয় তবে ইনপুট বর্তমান এই স্তরের উপরে বৃদ্ধি পেতে পারে |
