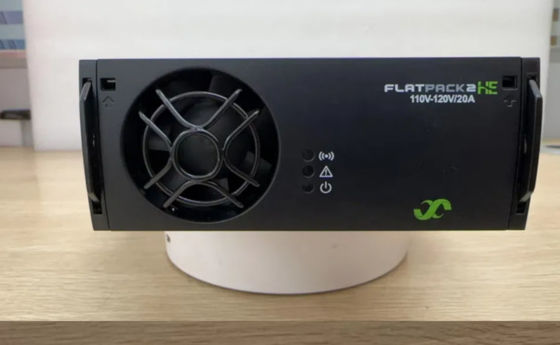

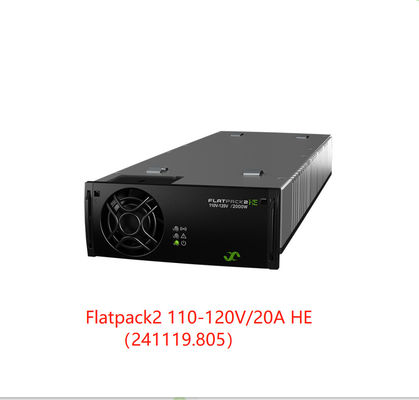

Eltek Rectifier Module Flatpack2 110-120V/20A HE উচ্চ দক্ষতা মডিউল (পার্ট নং 241119.805)
The Eltek Flatpack2 110-125V / 2000 HE (241115.805) একটি উচ্চ-দক্ষতা, উচ্চ-ঘনত্বের রেকটিফায়ার যা আধুনিক পাওয়ার
ইউটিলিটি এবং শিল্প অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। এই মডিউলটি Eltek-এর কয়েক দশকের দক্ষতা একটি কমপ্যাক্ট 1U ফর্ম ফ্যাক্টরে অনুবাদ করে, একটি শক্তিশালী2000W আউটপুট সরবরাহ করে110Vdc বা 125Vdc।
শিল্প-নেতৃস্থানীয় দক্ষতা সহ>95% (উচ্চ দক্ষতা), এটি অপারেশনাল খরচ (OPEX) এবং থার্মাল স্ট্রেস উল্লেখযোগ্যভাবে হ্রাস করে,
ব্যাটারি চার্জিং এবং ক্রিটিক্যাল অবকাঠামোতে সরাসরি ডিসি সরবরাহের জন্য এটিকে প্রধান পছন্দ করে তোলে।
মূল বৈশিষ্ট্য
- প্রমাণিত নির্ভরযোগ্যতা
- উচ্চ পাওয়ার ঘনত্ব
- অ্যাপ্লিকেশন নমনীয়তা - 2KW থেকে মাল্টিক্যাবিনেট ইনস্টলেশন
- ডিসি ইনপুট গ্রহণ করে (ডিসি/ডিসি কনভার্টার)
- বৈশ্বিক সম্মতি (CE, UL)
- মেরিন ও
- অফশোর সার্টিফিকেশন
- পেটেন্ট প্রযুক্তি
- ডিজিটাল কন্ট্রোলার
প্যারামিটার :
| মডেল |
110 / 2000 HE WOR |
110-120 / 20A HE |
| পার্ট নম্বর |
241115.805 |
241119.805 |
| ইনপুট ডেটা |
| ভোল্টেজ পরিসীমা (নামমাত্র) |
185 - 275 V AC/ DC |
176 - 277 V AC 1) |
| ভোল্টেজ পরিসীমা |
85 - 300 V AC/ DC |
85 - 305 V A 1)
C
|
| ফ্রিকোয়েন্সি |
0 - 66 Hz |
45 - 66 Hz |
| সর্বোচ্চ কারেন্ট |
11.9 A RMS |
18.64 ARMS |
| পাওয়ার ফ্যাক্টর |
0.99 (@ 50-100 % লোড) |
0.99 (@ 50-100 % লোড) |
| THD (@ 230 VAC) |
< 5 % (@ পূর্ণ লোড) |
< 4 % (@ পূর্ণ লোড) |
| সুরক্ষা |
ট্রানজিয়েন্ট সুরক্ষার জন্য ভ্যারিস্টর, উভয় লাইনে ফিউজ, 300/ 305 V এর উপরে শাটডাউন |
| আউটপুট ডেটা |
| ডিফল্ট ভোল্টেজ |
122.5 VDC |
| ভোল্টেজ পরিসীমা |
89.22) - 171.6 VDC |
90.02) - 151.25 VD 1)
C
|
| # Pb সেল সমর্থিত (1.8 - 2.4 V DC/ সেল) |
54 - 71 |
54 -60 |
| # NiCad সেল সমর্থিত (1.05 - 1.65 V DC/ সেল) |
85 - 104 |
86 - 91 |
| সর্বোচ্চ পাওয়ার, নামমাত্র ইনপুট |
2000 W |
3025 W1) |
| সর্বোচ্চ পাওয়ার, 85V ইনপুট |
850 W |
1280 W |
| সর্বোচ্চ কারেন্ট |
16.7 A |
20 A |
| হোল্ড-আপ সময়, ডিফল্ট ভোল্টেজ এবং 1500 W লোড |
20 ms, VOUT > 99.7 VDC |
10 ms, VOUT > 99.7 VDC |
| কারেন্ট শেয়ারিং |
±5% সর্বোচ্চ কারেন্টের 10 থেকে 100% লোড পর্যন্ত |
| স্ট্যাটিক ভোল্টেজ রেগুলেশন |
±0.5% 10% থেকে 100% লোড এবং নামমাত্র ইনপুট পর্যন্ত |
| ডাইনামিক ভোল্টেজ রেগুলেশন |
±5.0% 10-80% বা 80-10% লোড পরিবর্তনের জন্য, রেগুলেশন সময়< 50ms |
| রিপল এবং নয়েজ, 30 MHz ব্যান্ডউইথ |
< 500 mV PP |
| সুরক্ষা |
ওভারভোল্টেজ শাটডাউন, শর্ট সার্কিট প্রুফ, উচ্চ তাপমাত্রা, হট প্লাগ-ইন ইনরাশ কারেন্ট লিমিটিং, ORing ডায়োড |
| অন্যান্য স্পেসিফিকেশন |
| দক্ষতা |
> 94% |
> 94% |
| আইসোলেশন |
3.0 kVAC – ইনপুট এবং আউটপুট, 1.5 kV AC – ইনপুট আর্থ, 1.5 kV DC – আউটপুট আর্থ 3 kVAC CAN – ইনপুট, 3kVAC CAN – আউটপুট |
| অ্যালার্ম (লাল LED) |
লো মেইন শাটডাউন, হাই এবং লো টেম্পারেচার শাটডাউন, রেকটিফায়ার ফেইলিওর, আউটপুটে ওভারভোল্টেজ শাটডাউন, ফ্যান ফেইলিওর, লো ভোল্টেজ অ্যালার্ম, CAN বাস ফেইলিওর |
| সতর্কতা (হলুদ LED) |
রেকটিফায়ার পাওয়ার ডিরেট মোডে, রিমোট ব্যাটারি কারেন্ট লিমিট সক্রিয়, ইনপুট ভোল্টেজ রেঞ্জের বাইরে, ওভারভোল্টেজে ফ্ল্যাশিং |
| স্বাভাবিক (সবুজ LED) |
ইনপুট এবং আউটপুট ঠিক আছে |
| MTBF (Telcordia SR-332 Issue I method III (a)) |
>391 000h (@T AMBIENT= 25°C) |
>400 000h (@T AMBIENT= 25°C) |
| অপারেটিং তাপমাত্রা (5 - 95% RH নন-কন্ডেন্সিং) আউটপুট পাওয়ার তাপমাত্রার উপরে ডিরেট হয় / থেকে |
-40 থেকে +75°C [ -40 থেকে +167°F]
+55°C / 1350W @ +75°C
|
-40 থেকে +75°C [ -40 থেকে +167°F]
+50°C / 1150 W @ +75°C
|
| স্টোরেজ তাপমাত্রা |
-40 থেকে +85°C (-40 থেকে +185°F), আর্দ্রতা 0 - 99% RH নন-কন্ডেন্সিং |
| মাত্রা [WxHxD] / ওজন |
109 x 41.5 x 327mm (WxHxD) [4.25 x 1.69 x 13”] / 1.950 কেজি [4.3lbs] |
| ডিজাইন স্ট্যান্ডার্ড |
| বৈদ্যুতিক নিরাপত্তা |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| মেইন হারমোনিক্স |
EN 61000 -3-2 |
| পরিবেশ |
ETSI EN 300 019: 2-1 (ক্লাস 1.2), 2-2 (ক্লাস 2.3) & 2-3 (ক্লাস 3.2)
ETSI EN 300 132-2
2011/ 65/ EU (RoHS) & 2008/ 98/EC (WEEE)
|
|
মেরিন সম্মতি
(AC ফিল্টার সহ EMC ক্লাস B)
|
DnV Rules for Classification of Ships, High Speed & Light Craft and DnV Offshore Standards |
-
|
|
1) স্পেসিফিকেশন HW সংস্করণ 2 এবং নতুন সংস্করণের জন্য বৈধ। পুরানো সংস্করণের জন্য DS:24111x.805.DS3 ver1. দেখুন।
2) আউটপুট ভোল্টেজ হালকা লোডে বৃদ্ধি পাবে (< 1.6A)
|
