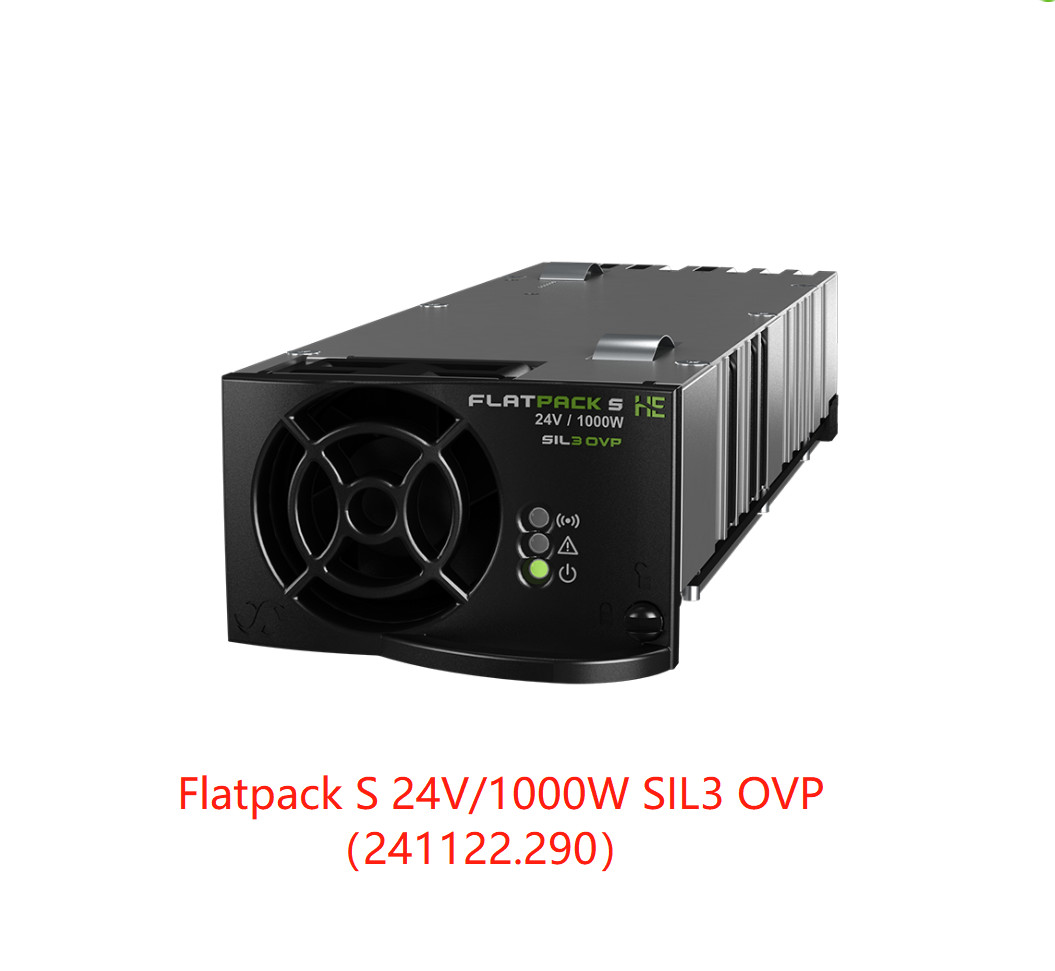

Eltek রেকটিফায়ার মডিউল ফ্ল্যাটপ্যাক S 24V/1000W SIL3 OVP (পার্ট নং.: 241122.209)
ফ্ল্যাটপ্যাক S 24V/1000W SIL3 OVP
ফ্ল্যাটপ্যাক S তার ছোট 210 মিমি গভীর হাউজিংয়ে উচ্চ পাওয়ার ঘনত্ব, বিস্তৃত তাপমাত্রা পরিসীমা এবং চমৎকার নির্ভরযোগ্যতা প্রদান করে। ফ্ল্যাটপ্যাক S 24V/1000W SIL3 OVP অফশোর এবং প্রক্রিয়া শিল্পে নিরাপত্তা এবং অটোমেশন সিস্টেম (SAS)-এর জন্য তৈরি করা হয়েছে, যার জন্য DC আউটপুটে SIL রেটযুক্ত ওভারভোল্টেজ সুরক্ষা প্রয়োজন।
মেরিন, অফশোর এবং প্রক্রিয়া শিল্পের অ্যাপ্লিকেশনের জন্য কমপ্যাক্ট উচ্চ দক্ষতা সম্পন্ন রেকটিফায়ার
Smartpack S কন্ট্রোলারের সাথে 3U র্যাকে ব্যবহৃত, ফ্ল্যাটপ্যাক S রেকটিফায়ারগুলি সর্বনিম্ন স্থান, 18 লিটারের কম এবং কম তাপ অপচয় ব্যবহার করে 2 থেকে 8kW অ্যাপ্লিকেশন কভার করে।
মূল বৈশিষ্ট্য
- ছোট
- সংক্ষিপ্ত
- পাওয়ার ঘন, 26 W/inch3
- উচ্চ দক্ষতা (HE)
- আউটপুটে OR-ing সুরক্ষা
- SIL3 রেটযুক্ত ওভারভোল্টেজ
- আউটপুটে সুরক্ষা
- হট প্লাগেবল
- ভোল্টেজ কিয়িং
পরামিতি:
|
| মডেল |
24/ 1000 SIL3 OVP |
| পার্ট নম্বর |
241122.290 |
| ইনপুট ডেটা |
| ভোল্টেজ (নমিনাল) |
230 V AC/ DC |
| ভোল্টেজ (পূর্ণ ক্ষমতা) |
185 - 275 V AC/ DC |
| ভোল্টেজ (পূর্ণ ক্ষমতা, হ্রাসকৃত পাওয়ার ফ্যাক্টর) |
275 - 305 V AC/ DC |
| ভোল্টেজ (হ্রাসকৃত পাওয়ার, লিনিয়ার ডি-রেটিং) |
85 - 185 V AC/ DC |
| ফ্রিকোয়েন্সি (নমিনাল / পরিসীমা) |
45 - 66 Hz / 0 Hz |
| কারেন্ট (সর্বোচ্চ) |
5.9 A RMS |
| পাওয়ার ফ্যাক্টর |
> 0.99 @ 50% লোড বা তার বেশি |
| সুরক্ষা |
305 V AC / 300 V DC এর উপরে এবং 85V AC/ DC এর নিচে ফিউজ এবং শাটডাউন |
| আউটপুট ডেটা |
| ভোল্টেজ (ডিফল্ট) |
26.7 V DC |
| ভোল্টেজ (নিয়ন্ত্রণযোগ্য পরিসীমা) |
21.5 - 28 V DC |
| পাওয়ার (সর্বোচ্চ) @ নামমাত্র ইনপুট |
1000 W |
| পাওয়ার @ 85 VAC |
420 W |
| কারেন্ট (সর্বোচ্চ) @ নামমাত্র ইনপুট |
41.7 A (@V আউট < 24 VDC) |
| কারেন্ট শেয়ারিং (10 - 100% লোড) |
সর্বোচ্চ কারেন্টের ±5% 10 থেকে 100% লোড পর্যন্ত |
| স্ট্যাটিক ভোল্টেজ রেগুলেশন (10 - 100% লোড) |
±0.5% |
| ডাইনামিক ভোল্টেজ রেগুলেশন |
10-90% বা 90-10% লোড পরিবর্তনের জন্য ±5.0%, রেগুলেশন সময় < 50ms |
| হোল্ড আপ টাইম |
>20ms; আউটপুট ভোল্টেজ > 41 V DC |
| রিপল |
< 200 mV peak to peak, 30 MHz bandwidth |
| সুরক্ষা |
ব্লকিং OR-ing ডায়োড, শর্ট সার্কিট প্রমাণ এবং উচ্চ তাপমাত্রা সুরক্ষা |
| ওভারভোল্টেজ সুরক্ষা, SIL3 প্যারামিটার |
• সুরক্ষা স্তর: 30V • PFD = TBS
• প্রুফ টেস্ট ইন্টারভাল: 15 বছর • SFF = TBS
• দ্বৈত উপাদান ব্যর্থতা পরিচালনা করে
|
| অন্যান্য স্পেসিফিকেশন |
| দক্ষতা @ নামমাত্র ইনপুট |
92.50 % |
| বিচ্ছিন্নতা |
3.0 kVAC - ইনপুট থেকে আউটপুট, 1.5 kV AC - ইনপুট থেকে আর্থ এবং 0.5 kV DC - আউটপুট থেকে আর্থ |
| অ্যালার্ম: লাল LED |
নিম্ন মেইনস শাটডাউন, উচ্চ এবং নিম্ন তাপমাত্রা শাটডাউন, রেকটিফায়ার ব্যর্থতা, ওভারভোল্টেজ
আউটপুটে শাটডাউন, ফ্যান ব্যর্থতা, নিম্ন ভোল্টেজ অ্যালার্ম, CAN বাস ব্যর্থতা
|
| সতর্কতা: হলুদ LED |
পাওয়ার ডি-রেট মোডে রেকটিফায়ার, রিমোট ব্যাটারি কারেন্ট সীমা সক্রিয়, ইনপুট ভোল্টেজ আউট অফ
পরিসীমা, ওভারভোল্টেজে ফ্ল্যাশিং
|
| সাধারণ অপারেশন: সবুজ LED |
| সম্ভাব্য অ্যালার্ম রিলে (সাধারণত খোলা) |
অ্যালার্ম, মেইনস আউটেজ এবং >40% লোডে খোলে (1+1 সিস্টেমে রিডান্ডেন্সি নিশ্চিত করে) যখন
একটি কন্ট্রোলারের সাথে সংযুক্ত নয়
|
| সাধারণ (মডিউল চলছে): সবুজ LED 'চালু' |
| শব্দগত গোলমাল |
< 46dBA @ নামমাত্র ইনপুট এবং ফুল লোড |
| MTBF (Telcordia SR-332 ইস্যু I পদ্ধতি III (a)) |
>300 000 (@ Tambient : 25 °C) |
| অপারেটিং তাপমাত্রা |
-40 থেকে +85°C ( -40 থেকে +185°F), আর্দ্রতা 5 - 95% RH নন-কন্ডেন্সিং
আউটপুট পাওয়ার 1000W @ 45°C (113°F) থেকে 400W @ 85°C(185°F) পর্যন্ত লিনিয়ারভাবে ডি-রেট করে
|
| সংরক্ষণ তাপমাত্রা |
-40 থেকে +85°C (-40 থেকে +185°F), আর্দ্রতা 0 - 99% RH নন-কন্ডেন্সিং |
| মাত্রা[WxHxD] / ওজন |
72 x 41.5 x 210mm (2.83 x 1.63 x 8.27”) / < 1 kg (2 lbs) |
| ডিজাইন স্ট্যান্ডার্ড |
| বৈদ্যুতিক নিরাপত্তা |
UL 60950-1, EN 60950-1, IEC 61508 |
| মেরিন |
DNV-OS-D202, Ch.2 Sec.4 (DNV2.4): তাপমাত্রা Cl.B, আর্দ্রতা Cl.B, কম্পন Cl.A, EMC Cl.B1) IEC 60945-4th সংস্করণ |
| EMC |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4 / -5
FCC পার্ট 15 সাবপার্ট 109
|
| পরিবেশ |
ETSI EN 300 019: 2-1 (শ্রেণী 1.2), 2-2 (শ্রেণী 2.3) & 2-3 (শ্রেণী 3.2)
RoHS (2011/ 65/ EU) এবং WEEE (2002/96/ EC) অনুবর্তী
|
| 1) শ্রেণী B-এর জন্য ইনপুটে একটি বাহ্যিক ফিল্টার প্রয়োজন (p/ n 241120.930) |
