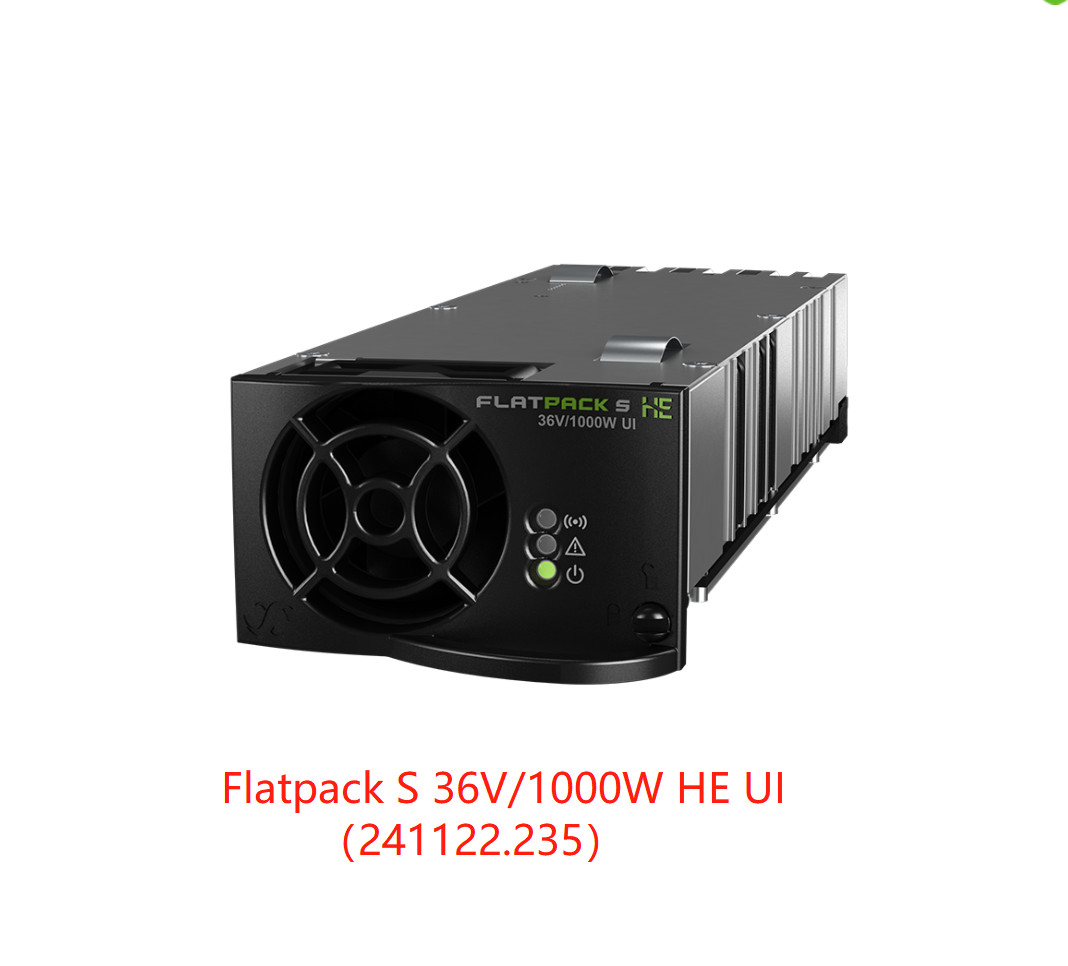

Eltek Flatpack S 36V/1000W HE UI রেকটিফায়ার মডিউল (অংশ নং: 241123.235)
Flatpack S 36V/1000W HE UI
এই বাজারগুলিতে অ্যাপ্লিকেশনগুলির জন্য অত্যাধুনিক, নির্ভরযোগ্য এবং নিরাপদ ডিসি পাওয়ার সিস্টেমের প্রয়োজন। Flatpack S তার সেগমেন্টে একটি শিল্প-নেতৃত্বপূর্ণ পাওয়ার ঘনত্ব সরবরাহ করে, অনেক সুরক্ষা ফাংশন, বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা এবং তার ছোট 217 মিমি গভীর হাউজিংয়ে চমৎকার নির্ভরযোগ্যতা প্রদান করে।
রেল ও পাওয়ার ইউটিলিটি অ্যাপ্লিকেশনগুলির জন্য কমপ্যাক্ট এবং নির্ভরযোগ্য রেকটিফায়ার
Smartpack S কন্ট্রোলারের সাথে 3U র্যাকে ব্যবহৃত, Flatpack S রেকটিফায়ারগুলি সর্বনিম্ন স্থান ব্যবহার করে 2 থেকে 8kW অ্যাপ্লিকেশন কভার করে, যা 18 লিটারের কম এবং কম তাপ অপচয় করে।
মূল বৈশিষ্ট্য
- ছোট
- সংক্ষিপ্ত
- পাওয়ার ঘন, 26 W/inch3
- উচ্চ দক্ষতা
- আউটপুটে OR-ing সুরক্ষা
- প্রশস্ত AC এবং DC ইনপুট পরিসীমা
- হট প্লাগেবল
- ভোল্টেজ কিয়িং
- রেল EMC সার্টিফিকেশন
- গ্লোবাল কমপ্লায়েন্স (CE, UL)
পরামিতি:
|
| মডেল |
36/1000 HE UI |
| অংশ সংখ্যা |
241122.235 |
| ইনপুট ডেটা |
| ভোল্টেজ (নমিনাল) |
185 - 400 Vডিসি/ 185 - 275 Vএসি |
| ভোল্টেজ (অপারেটিং রেঞ্জ) |
85 - 400 Vডিসি/ 85 - 305 Vএসি |
| ফ্রিকোয়েন্সি |
ডিসি, 16 2/3 Hz, 45 - 66 Hz |
| কারেন্ট (সর্বোচ্চ) |
5.9 Aডিসি/ 5.9 ARMS |
| সুরক্ষা |
পজিটিভ ও নেগেটিভ-এ ফিউজ, বিপরীত পোলারিটি সংবেদনশীল নয়, 420 V-এর উপরে শাটডাউনডিসি/ 305 Vএসি |
| আউটপুট ডেটা |
| ভোল্টেজ |
40 Vডিসি |
| ভোল্টেজ (নিয়ন্ত্রণযোগ্য পরিসীমা) |
331) - 45 Vডিসি |
| পাওয়ার (সর্বোচ্চ) @ নামমাত্র ইনপুট |
1000 W / 450 W @16 2/3 Hz ইনপুট |
| পাওয়ার (সর্বোচ্চ) @ 85 Vডিসি/ 85 Vএসিইনপুট |
440 W / 440 W |
| কারেন্ট (সর্বোচ্চ কন্ট।) @ নামমাত্র ইনপুট |
27.8 A (@Vআউট < 36 Vডিসি) |
| হোল্ড আপ টাইম, সর্বোচ্চ আউটপুট পাওয়ার |
>10ms; আউটপুট ভোল্টেজ > 33 Vডিসি |
| কারেন্ট শেয়ারিং (10 - 100% লোড) |
±5% সর্বোচ্চ কারেন্টের 10 থেকে 100% লোড পর্যন্ত |
| স্ট্যাটিক ভোল্টেজ রেগুলেশন (10 - 100% লোড) |
±0.5% |
| ডাইনামিক ভোল্টেজ রেগুলেশন |
±5.0% 10-90% বা 90-10% লোড পরিবর্তনের জন্য, রেগুলেশন সময়< 50ms |
| রিপল |
< 150 mVPP, 30 MHz ব্যান্ডউইথ |
|
সুরক্ষা
|
ORing FET শর্ট সার্কিট প্রমাণ
উচ্চ তাপমাত্রা সুরক্ষা ওভার ভোল্টেজ শাটডাউন
|
| অন্যান্য স্পেসিফিকেশন |
| দক্ষতা |
> 95 % |
|
বিচ্ছিন্নতা
|
4.2 kVডিসি- ইনপুট থেকে আউটপুট
2.25 kVডিসি- ইনপুট থেকে আর্থ 710 Vডিসি- আউটপুট থেকে আর্থ
|
| এলার্ম: লাল LED |
নিম্ন এবং উচ্চ ইনপুট ভোল্টেজ, উচ্চ এবং নিম্ন তাপমাত্রা শাটডাউন, রেকটিফায়ার ফেইলিউর, আউটপুটে ওভারভোল্টেজ শাটডাউন, ফ্যান বন্ধ হলে ফ্যান ফেইলিউর, কম আউটপুট ভোল্টেজ এলার্ম, CAN বাস ফেইলিউর |
| সতর্কতা: হলুদ LED |
পাওয়ার ডি-রেট মোডে রেকটিফায়ার, রিমোট আউটপুট কারেন্ট লিমিট সক্রিয়, ইনপুট ভোল্টেজ রেঞ্জের বাইরে, ওভারভোল্টে ফ্ল্যাশিং, কন্ট্রোলারের সাথে CAN যোগাযোগে ক্ষতি |
| সাধারণ অপারেশন: সবুজ LED |
| এলার্ম রিলে (NO - ডি-এনার্জাইজড হলে খোলে) |
এলার্ম এবং অনুপস্থিত ইনপুট ভোল্টেজে খোলে। |
| MTBF (Telcordia Issue 3 & Method II Case L1) |
>2 700 000 (@ Tপরিবেষ্টিত: 25 °C) |
| অপারেটিং তাপমাত্রা (5-95% RH n.cond. hum.) সর্বোচ্চ আউটপুট পাওয়ার ডি-রেট তাপমাত্রা / থেকে উপরে |
-40 থেকে + 85°C [-40 থেকে +185°F] 45°C [140°F] / 400W @ 85°C [185°F] |
| সংরক্ষণ তাপমাত্রা |
-40 থেকে +85°C (-40 থেকে +185°F), আর্দ্রতা 0 - 99% RH নন-কন্ডেন্সিং |
| মাত্রা[WxHxD] / ওজন |
72 x 40 x 217mm2)(2.84 x 1.57 x 8.54”)2)/ < 850 g (1.9 lbs) |
| ডিজাইন স্ট্যান্ডার্ড |
| বৈদ্যুতিক নিরাপত্তা |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
|
EMC
|
EN 61000-6-1:2007, -6-2:2005, - 6-3:2007 + A1:2010, - 6-4:2007 + A1:2010
EN 50121-1:2015, -2:2015, -4:2015, -5:2015
|
|
পরিবেশ
|
ETSI EN 300 019: 2-1 (শ্রেণী 1.2), 2-2 (শ্রেণী 2.3) & 2-3 (শ্রেণী 3.2)
RoHS (2011/65/EU) এবং WEEE (2012/19/EU) অনুবর্তী
|
|
1) সীমিত স্ট্যান্ডবাই অপারেশন / সর্বনিম্ন সেট ভোল্টেজে পৌঁছানোর জন্য কিছু লোডের প্রয়োজন
2) হ্যান্ডেল গভীরতা সহ 234 মিমি [9.21"] এবং উচ্চতা 42 মিমি [1.65"]
|
সমাধান
আমরা চীন এবং আন্তর্জাতিকভাবে কাজ করা টেলিযোগাযোগ সংস্থাগুলির জন্য একটি ওয়ান-স্টপ সমাধান সরবরাহ করি। আমাদের পরিষেবাগুলি অবকাঠামো এবং প্রয়োজনীয়তাগুলি বুঝতে একটি ব্যাপক সাইট সার্ভে দিয়ে শুরু হয়। সার্ভের ফলাফলের উপর ভিত্তি করে, আমরা পেশাদার এবং মাপযোগ্য পরিকল্পনা প্রস্তাব করি যা গ্রাহকের বৃদ্ধিতে মানিয়ে নিতে পারে। আমাদের প্রযুক্তিগত সহায়তা অত্যন্ত প্রতিক্রিয়াশীল, প্রযুক্তিগত সমস্যাগুলির দ্রুত সমাধান প্রদান করে এবং আমাদের রক্ষণাবেক্ষণ পরিষেবাগুলি টেলিকম সিস্টেমের নির্ভরযোগ্যতা নিশ্চিত করে। একটি উপযুক্ত দল এবং বিশ্বস্ত অংশীদারদের একটি সুপ্রতিষ্ঠিত নেটওয়ার্কের সাথে, আমরা শ্রেষ্ঠত্ব প্রদানের জন্য প্রতিশ্রুতিবদ্ধ।
FAQ :
1. প্রশ্ন: পণ্যের নমুনা এবং মূল্য উদ্ধৃতি পাওয়া কি সম্ভব?
উত্তর: অনুরোধের ভিত্তিতে নমুনা পাওয়া যায়। নমুনার খরচ নিয়মিত মূল্যের উপর ভিত্তি করে এবং আপনাকে শিপিং খরচ বহন করতে হবে।
2. প্রশ্ন: আপনি কিভাবে গুণমান সম্পর্কিত অভিযোগগুলি মোকাবেলা করেন?
উত্তর: এই ক্ষেত্রে প্রায় এক দশক অভিজ্ঞতার সাথে, আমরা একটি ভালো খ্যাতি তৈরি করেছি। যখন একটি মানের সমস্যা দেখা দেয়, তখন আমরা একটি সতর্ক বিশ্লেষণ করব। যদি এটি আমাদের দোষের কারণে হয়, তবে আমরা সমস্যাটি সমাধান করতে এবং নিশ্চিত করতে চুক্তির বিধানগুলি অনুসরণ করব যে আপনার পোস্ট-ক্রয় নিয়ে কোনো উদ্বেগ নেই। আমাদের পরিষেবা দল আপনাকে সহায়তা করার জন্য সর্বদা প্রস্তুত থাকে।
3. প্রশ্ন: আপনার পণ্য থেকে আমি কি ধরনের গুণমান আশা করতে পারি?
উত্তর: আমাদের সমস্ত পণ্য একেবারে নতুন, 100% আসল এবং আসল প্যাকেজিংয়ে আসে। শীর্ষ - মানের নিশ্চিত করতে প্রতিটি আইটেম পাঠানোর আগে কঠোরভাবে পরীক্ষা করা হয়।
4. প্রশ্ন: পণ্যের গ্যারান্টি কত দিন স্থায়ী হয়?
উত্তর: আমাদের পণ্যের 1 বছরের গ্যারান্টি রয়েছে। এই সময়ের মধ্যে, আমরা উত্পাদন ত্রুটি সম্পর্কিত কোনো মানের সমস্যাগুলি পরিচালনা করব।
5. প্রশ্ন: যদি আমি খারাপ মানের পণ্য পাই তবে কি হবে?
উত্তর: ওয়ারেন্টি সময়ের মধ্যে, মানের সমস্যাযুক্ত কোনো পণ্যের জন্য, আমরা রিটার্ন শিপিংয়ের খরচ কভার করব এবং আপনাকে প্রতিস্থাপন পাঠাব।
