| মডেল |
12V / 120W |

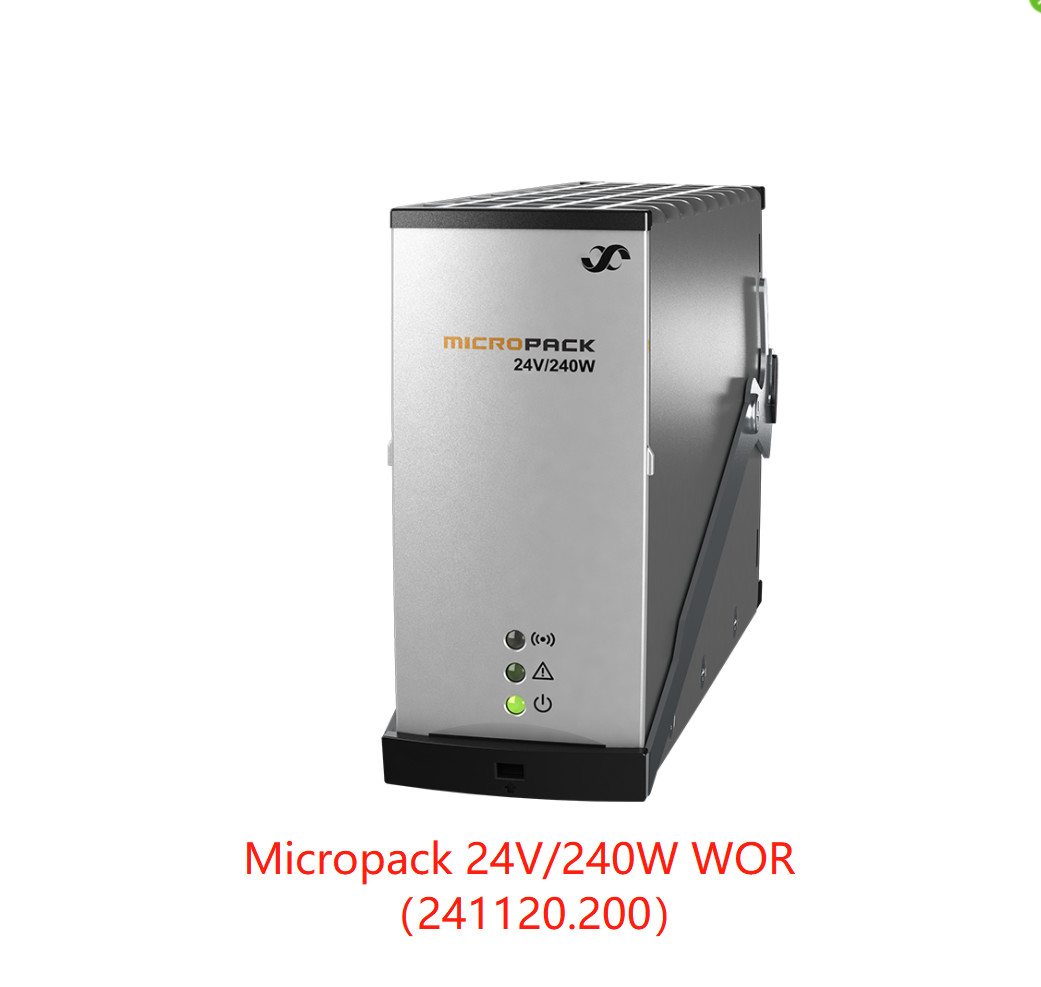

24V / 240W |
৪৮ ভোল্ট / ২৫০ ওয়াট |
| পার্ট নম্বর |
241120.300 |

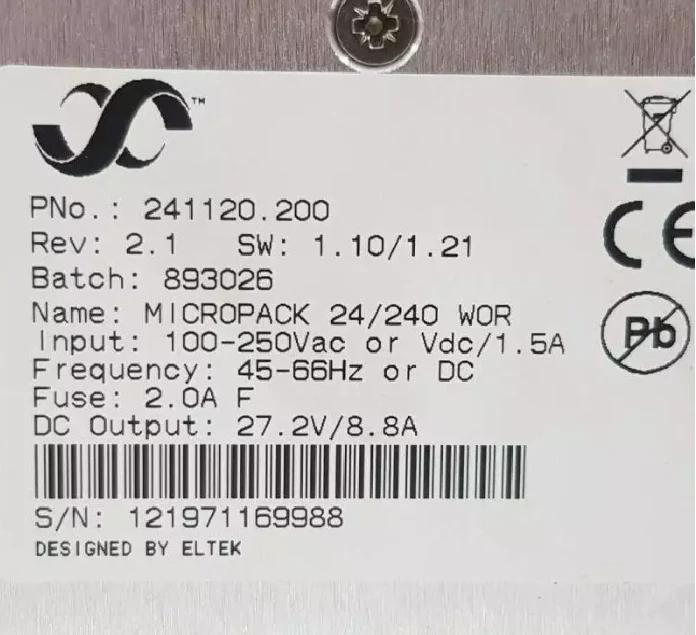

241120.200 |
241120.100 |
| ইনপুট DATA |
|
|
|
| ভোল্টেজ পরিসীমা |
৮৫-৩০০ ভোল্ট এসি/ডিসি ১) |
| ভোল্টেজ পরিসীমা (নামমাত্র) |
১৩০-২৭৫ ভোল্ট এসি/ডিসি |
১৮৫-২৭৫ ভোল্ট এসি/ডিসি ১) |
| ঘনত্ব |
০-৬৬ হার্জ ১) |
| সর্বাধিক বর্তমান, 230V ইনপুট / সামগ্রিক (বুস্ট) |
0.6 এ / 2.0 এ |
1.২ এ / ২.০ এ |
1.2 এ / 1.9 এ |
| সর্বোচ্চ ভূমি ফাঁস বর্তমান |
2.0 mA (@ 250V AC/ 50Hz) |
| পাওয়ার ফ্যাক্টর |
0.97 (@ 70 - 100% লোড) |
0.98 (@ 55 - 100 % লোড) |
0.98 (@ 50 - 100 % লোড) |
| THD (@ 230 VAC) |
< ৫% (@ ৮০-১০০% লোড) |
< ৫% (@ ৫০-১০০% লোড) |
< ৫% (@ ৫০-১০০% লোড) |
| সুরক্ষা |
ভেরিস্টর অস্থায়ী সুরক্ষার জন্য, উভয় লাইনে ফিউজ (2x 2.0 এ), 300 ভি এসি / ডিসি এর উপরে বন্ধ |
| আউটপুট DATA |
|
|
|
| ডিফল্ট ভোল্টেজ |
13.6 ভি ডিসি |
27.২ ভিডিসি |
53.5 ভিডিসি |
| ভোল্টেজ পরিসীমা |
10.7 - 18.0 ভোল্ট DC |
21.5 - 36 ভিডিসি |
43.৫-৫৭.৬ ভোল্ট ডিসি |
| নিয়ামক ছাড়া ভোল্টেজ পরিসীমা |
10.7 - 15.0 ভোল্ট DC |
21.5 - 30 ভিডিসি |
43.৫-৫৭.৬ ভোল্ট ডিসি |
| # পিবি সেল সমর্থিত (1.8 - 2.4 ভোল্ট ডিসি/ সেল) |
৬-৭ |
১২-১৫ |
24 |
| # NiCad সেল সমর্থিত (1.05 - 1.65 ভোল্ট ডিসি/ সেল) |
১০ - ১১ ২) |
২০-২২২) |
- |
| সর্বাধিক ক্ষমতা, নামমাত্র / 60s বুস্ট |
120 W / 160 W |
240 W / 315 W |
২৫০ ওয়াট / - |
| সর্বাধিক বর্তমান, @12/ 24/ 48V DC / boost / QT৩) |
১০ এ / ১৫ এ / ৫৫ এ |
১০ এ / ১৫ এ / ৫৫ এ |
৫ এ / - / - |
| বর্তমান শেয়ারিং |
১০ থেকে ১০০% লোডের মধ্যে সর্বোচ্চ বর্তমানের ±৫% |
| স্ট্যাটিক ভোল্টেজ নিয়ন্ত্রণ ± |
0.৫% ১০% থেকে ১০০% লোড এবং নামমাত্র ইনপুট |
| ডায়নামিক ভোল্টেজ নিয়ন্ত্রণ |
± 5 % < 10ms, নামমাত্র আউটপুট ভোল্টেজে লোড স্টেপ 10% থেকে 90% বা বিপরীত |
| স্ট্যান্ড-আপ সময়, ডিফল্ট ভোল্টেজ এবং পূর্ণ ক্ষমতা |
20 এমএস, ভি আউট > 10.7 ভিডিসি |
20 এমএস, VOUT > 21.5 ভিডিসি |
20 এমএস, VOUT > 43 ভিডিসি |
| রেপেল এবং গোলমাল, 30 মেগাহার্টজ বি.ডব্লিউ / সাইফোমেট্রিক |
< ২০০ এমভি পিপি / ৫ এমভি আরএমএস |
< ২০০ এমভি পিপি / ৫ এমভি আরএমএস |
< ১৫০ এমভি পিপি / ২ এমভি আরএমএস |
| সুরক্ষা |
ওভারভোল্টেজ বন্ধ, শর্ট সার্কিট প্রুফ, উচ্চ তাপমাত্রা, গরম প্লাগ-ইন ইনরশ বর্তমান সীমাবদ্ধ, ফিউজ |
| অন্যান্য স্পেসিফিকেশন |
|
|
|
| দক্ষতা @ নামমাত্র ইনপুট/আউটপুট, পিক/রেঞ্জ |
89.৫% / > ৮৮%, ৫০-১০০% লোড |
93.০% / > ৯২%, ৫০-১০০% লোড |
93.৬% / > ৯৩%, ৫০-১০০% লোড |
| বিচ্ছিন্নতা |
3.0 কিলোভ্যাটিক এসিএসি ∙ ইনপুট এবং আউটপুট, 1.5 কিলোভট এসি ∙ ইনপুট আর্থ, 0.5 কিলোভট ডিসি ∙ আউটপুট আর্থ |

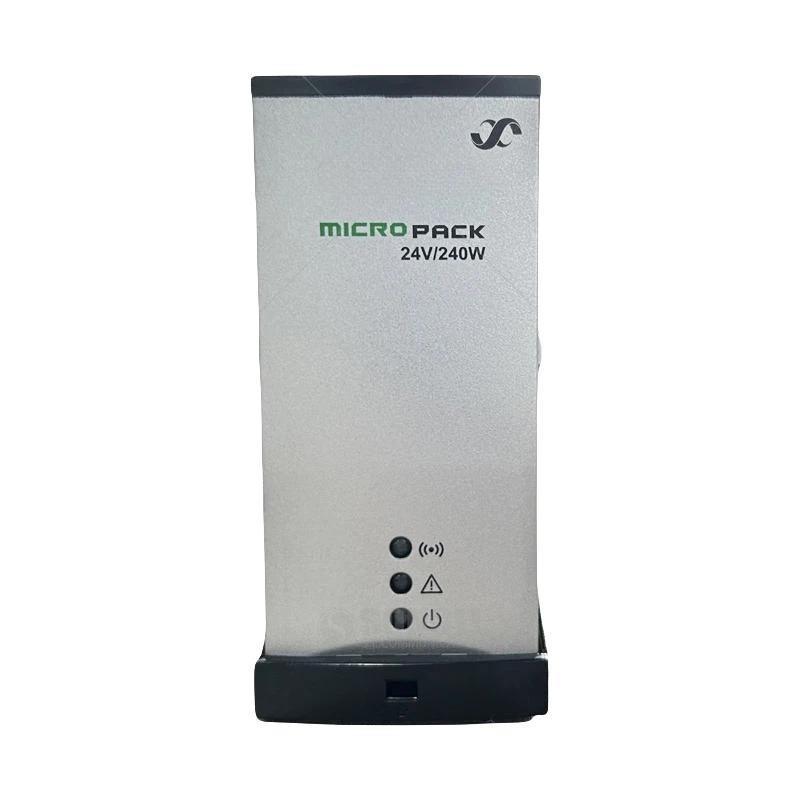

| এলার্মঃ লাল এলইডি চালু |
কম নেটওয়ার্ক বন্ধ, উচ্চ এবং নিম্ন তাপমাত্রা বন্ধ, সংশোধনকারী ব্যর্থতা, আউটপুট উপর ওভারভোল্টেজ বন্ধ, ফ্যান ব্যর্থতা, নিম্ন ভোল্টেজ এলার্ম, CAN বাস ব্যর্থতা |
| সতর্কতাঃ হলুদ এলইডি 'চালু' |
পাওয়ার ডিরেট মোডে সংশোধনকারী, রিমোট ব্যাটারি বর্তমান সীমা সক্রিয়, ইনপুট ভোল্টেজ পরিসীমা বাইরে, ওভারভোল্টেজ এ ঝলকানি |
| স্বাভাবিক (মডিউল চলমান): সবুজ এলইডি "চালু" |
|
| অ্যালার্ম আউটপুট (বিচ্ছিন্ন) |
NO (+পজিটিভ টার্মিনাল), COM (-নেগেটিভ টার্মিনাল) । |
| MTBF (Telcordia SR-332 Issue I পদ্ধতি III (a)) |
>480 000h (@T AMBIENT= 25°C) |
>480 000h (@T AMBIENT= 25°C) |
>500 000h (@T AMBIENT= 25°C) |
| অপারেটিং তাপমাত্রা (5 - 95% RH নন-কন্ডিশন) |
-৪০ থেকে +৭০°সি [-৪০ ০১৫°ফারেনহাইট]
+55°C / 50W @ +70°C
|
-৪০ থেকে +৬০°সি [-৪০ থেকে +১৪২°ফারেনহাইট]
+45°C / 80W @ +60°C
|
-40 থেকে +75°C [ -40 থেকে +167°F]
+55°C / 140W @ +75°C
|
| সংরক্ষণের তাপমাত্রা |
-40 থেকে +85°C (-40 থেকে +185°F), আর্দ্রতা 0 - 99% RH অ-কন্ডেনসিং |
| মাত্রা [WxHxD] / ওজন |
39.0 x 88.5 x 149 মিমি [1.54 x 3.48 x 5.87"] / 0.5 কেজি [1.1 পাউন্ড] |
| ডিজাইন স্ট্যান্ডার্ড |
|
| বৈদ্যুতিক নিরাপত্তা |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| ই এম সি |
ETSI EN 300 386 ভোল্ট1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5 4)
|
| মেইন হারমোনিকস |
EN 61000 -3-2 |
| পরিবেশ |
ETSI EN 300 019: 2 -1 (ক্লাস 1.2), 2-2 (ক্লাস 2.3) & 2-3 (ক্লাস 3.2)
ETSI EN 300 132-2
2002/ 95/ ইসি (RoHS) & 2002/ 96/ ইসি (WEEE)
|
|
সামুদ্রিক সম্মতি
(এসি ফিল্টার সহ ইএমসি ক্লাস বি)
|
জাহাজ, উচ্চ গতির এবং হালকা নৌকা এবং ডিএনভি অফশোর স্ট্যান্ডার্ডের শ্রেণীবিভাগের জন্য ডিএনভি বিধি |
|
1) প্রাথমিক FW 404088.009 (HW সংস্করণ 1.2) এবং 241120.100 থেকে HW সংস্করণ 2 থেকে 241120.200 এর জন্য DC সমর্থন
২) ১১/ ২২ টি সেল সর্বোচ্চ বুমপ ভোল্টেজ ১.৬৩৬ ভি ডিসি/ সেল
3) দ্রুত-ট্রিপ ফাংশন, যদি V OUT = 5 VDC একটি 35 এমএস বর্তমান ধপধপ সৃষ্টি করা হয় শর্ট সার্কিট শাখায় ফিউজ / এমসিবি ট্রিপ সাহায্য করার জন্য
৪) শুধুমাত্র ১২ ভোল্ট এবং ২৪ ভোল্ট
|
