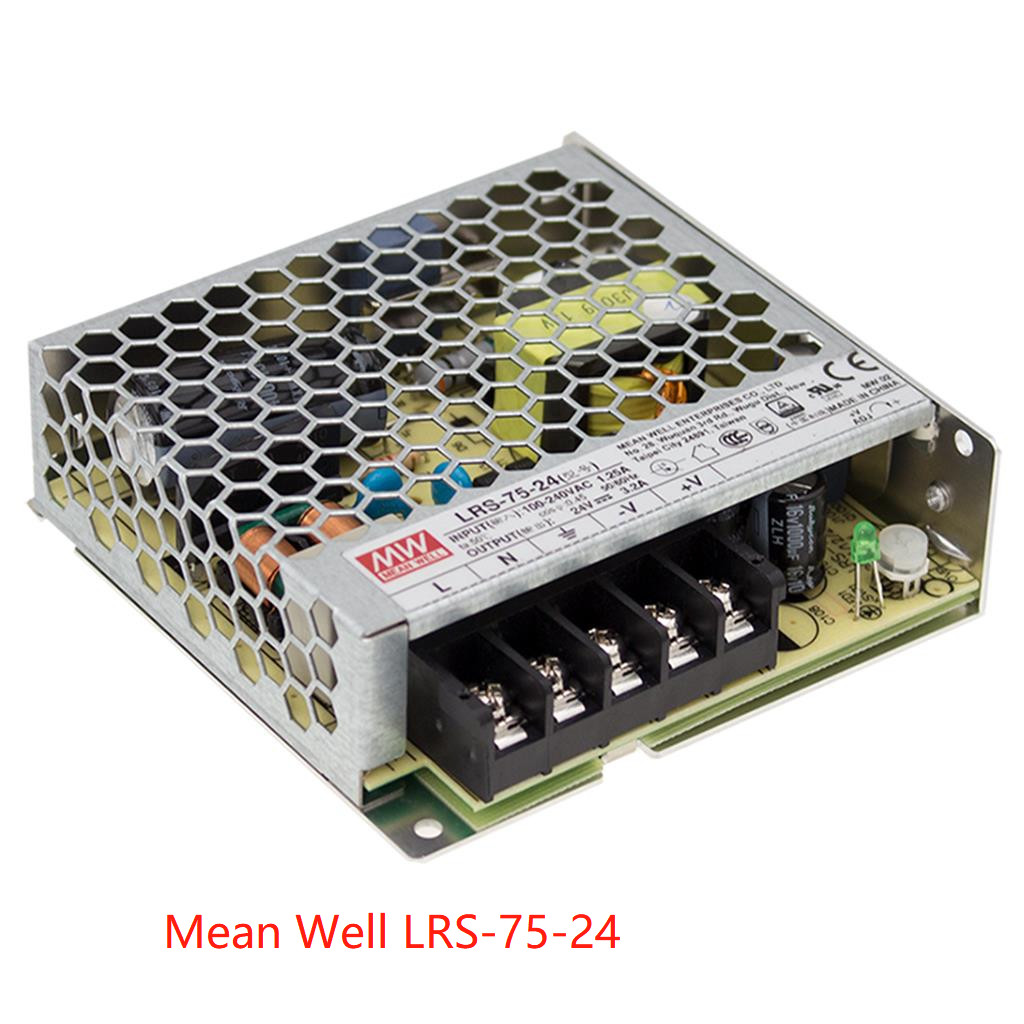

মিন ওয়েল এলআরএস সিরিজ রেকটিফায়ার ৭৫W সিঙ্গেল আউটপুট সুইচিং পাওয়ার সাপ্লাই LRS-75-5 LRS-75-24 LRS-75-15 LRS-75-36
বৈশিষ্ট্য:
- ইউনিভার্সাল এসি ইনপুট / ফুল রেঞ্জ
- ৫ সেকেন্ডের জন্য ৩০০Vac সারজ ইনপুট সহ্য করতে পারে
- নো লোড পাওয়ার খরচ ＜0.3W
- ছোট আকার এবং 1U কম প্রোফাইল
- উচ্চ অপারেটিং তাপমাত্রা 70 ডিগ্রি পর্যন্ত
- প্রজেকশন: শর্ট সার্কিট / ওভারলোড / ওভার ভোল্টেজ
- মুক্ত বায়ু পরিচলন দ্বারা শীতলকরণ
- গৃহস্থালী যন্ত্রপাতির জন্য IEC/BC/EN/EN60335-1(PD3) এবং IEC/BS EN/EN61558-1,2-16 এর সাথে সঙ্গতিপূর্ণ
- 5000 মিটার পর্যন্ত অপারেটিং উচ্চতা (নোট.8)
- 5G কম্পন পরীক্ষা সহ্য করতে পারে
- উচ্চ দক্ষতা। দীর্ঘ জীবন এবং উচ্চ নির্ভরযোগ্যতা
- পাওয়ার অন-এর জন্য LED নির্দেশিকা
- ওভার ভোল্টেজ শ্রেণী
- 100% ফুল লোড বার্ন ইন পরীক্ষা
- 3 বছরের ওয়ারেন্টি
অ্যাপ্লিকেশন:
- শিল্প অটোমেশন যন্ত্রপাতি
- শিল্প নিয়ন্ত্রণ ব্যবস্থা
- যান্ত্রিক এবং বৈদ্যুতিক সরঞ্জাম
- বৈদ্যুতিন যন্ত্র, সরঞ্জাম বা যন্ত্রপাতি
- গৃহস্থালী যন্ত্রপাতি
বর্ণনা:
LRS-75 সিরিজ হল একটি ৭৫W সিঙ্গেল আউটপুট আবদ্ধ প্রকারের পাওয়ার সাপ্লাই যার ৩০ মিমি কম প্রোফাইল ডিজাইন রয়েছে, সম্পূর্ণ পরিসীমা 85-264Vac ইনপুট গ্রহণ করে, পুরো সিরিজটি 5V 12V.15V,24V,36V এবং 48V এর একটি আউটপুট ভোল্টেজ লাইন সরবরাহ করে
91.5% পর্যন্ত উচ্চ দক্ষতা ছাড়াও, ধাতব জাল কেসের নকশা LRS-75 এর তাপ অপচয়কে বাড়িয়ে তোলে যে পুরো সিরিজটি একটি ফ্যান ছাড়াই এয়ার কনভেকশনের অধীনে -30° থেকে 70 ° পর্যন্ত কাজ করে।
অত্যন্ত কম নো লোড পাওয়ার খরচ (0.3W এর কম) সরবরাহ করে, এটি শেষ সিস্টেমটিকে সহজেই বিশ্বব্যাপী শক্তির প্রয়োজনীয়তা পূরণ করতে দেয়।
LRS-75-এর সম্পূর্ণ সুরক্ষা ফাংশন এবং 5G অ্যান্টি ভাইব্রেশন ক্ষমতা রয়েছে।
এটি আন্তর্জাতিক নিরাপত্তা বিধি মেনে চলে।
LRS-75 সিরিজ বিভিন্ন শিল্প অ্যাপ্লিকেশনের জন্য একটি উচ্চ মূল্য থেকে কর্মক্ষমতা পাওয়ার সাপ্লাই সমাধান হিসাবে কাজ করে।
প্রযুক্তিগত
| মডেল |
LRS-75-5 |
LRS-75-12 |
LRS-75-15 |
LRS-75-24 |
LRS-75-36 |
LRS-75-48 |
|
আউটপুট
|
ডিসি ভোল্টেজ |
5V |
12V |
15V |
24V |
36V |
48V |
| রেটেড কারেন্ট |
14A |
6A |
5A |
3.2A |
2.1A |
1.6A |
| কারেন্ট রেঞ্জ |
0 ~ 14A |
0 ~ 6A |
0 ~ 5A |
0 ~ 3.2A |
0 ~ 2.1A |
0 ~ 1.6A |
| রেটেড পাওয়ার |
70W |
72W |
75W |
76.8W |
75.6W |
76.8W |
| রিপল ও নয়েজ (সর্বোচ্চ)নোট.2 |
100mVp-p |
120mVp-p |
120mVp-p |
150mVp-p |
200mVp-p |
200mVp-p |
| ভোল্টেজ অ্যাডজাস্টমেন্ট রেঞ্জ |
4.5 ~ 5.5V |
10.2 ~ 13.8V |
13.5 ~ 18V |
21.6 ~ 28.8V |
32.4 ~ 39.6V |
43.2 ~ 52.8V |
| ভোল্টেজসহনশীলতা নোট.3 |
±2.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| লাইন রেগুলেশননোট.4 |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| লোড রেগুলেশননোট.5 |
±1.0% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| সেটআপ, রাইজ টাইম |
500ms, 30ms/230VAC 500ms,30ms/115VAC ফুল লোডে |
| হোল্ড আপ টাইম (সাধারণ) |
60ms/230VAC 12ms/115VAC ফুল লোডে |
|
ইনপুট
|
ভোল্টেজ রেঞ্জ |
85 ~ 264VAC 120 ~ 373VDC |
| ফ্রিকোয়েন্সি রেঞ্জ |
47 ~ 63Hz |
| দক্ষতা (সাধারণ) |
86.5% |
89% |
89% |
90% |
91.5% |
91.5% |
| এসি কারেন্ট (সাধারণ) |
1.4A/115VAC 0.85A/230VAC |
| ইনরাশ কারেন্ট (সাধারণ) |
শীতল শুরু 65A/230VAC |
| লিকজ কারেন্ট |
<0.75mA / 240VAC |
|
সুরক্ষা
|
ওভার লোড |
110 ~ 150% রেটেড আউটপুট পাওয়ার |
| সুরক্ষার প্রকার: হিকাপ মোড, ফল্ট কন্ডিশন অপসারণের পরে স্বয়ংক্রিয়ভাবে পুনরুদ্ধার হয় |
| ওভার ভোল্টেজ |
5.75 ~ 6.75V |
13.8 ~ 16.2V |
18.75 ~ 21.75V |
28.8 ~ 33.6V |
41.4 ~ 48.6V |
55.2 ~ 64.8V |
| সুরক্ষার প্রকার: শাট ডাউন ও/পি ভোল্টেজ, পুনরুদ্ধার করতে পুনরায় চালু করুন |
|
পরিবেশ
|
ওয়ার্কিং টেম্পারেচার |
-30 ~ +70℃ ("Derating Curve" দেখুন) |
| ওয়ার্কিং হিউমিডিটি |
20 ~ 90% RH নন-কনডেনসিং |
| স্টোরেজ টেম্প।, হিউমিডিটি |
-40 ~ +85℃, 10 ~ 95% RH নন-কনডেনসিং |
| টেম্প। কোয়েফিসিয়েন্ট |
±0.03%/℃ (0 ~ 50℃) |
| কম্পন |
10 ~ 500Hz, 5G 10min./1cycle, 60min. প্রতিটি X, Y, Z অক্ষ বরাবর |
| ওভার ভোল্টেজ শ্রেণী |
Ⅲ; BS EN/EN61558, BS EN/EN50178,BS EN/EN60664-1, BS EN/EN62477-1 এর সাথে সঙ্গতিপূর্ণ;
2000 মিটার পর্যন্ত উচ্চতা
|
|
নিরাপত্তা ও ইএমসি(নোট 8)
নিরাপত্তা মান
|
UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16,CCC GB4943.1, BSMI CNS14336-1, EAC TP TC 004,AS/NZS 62368.1(by CB),KC K60950-1(for LRS-75-12/24 only), BIS IS13252(Part1):
|
2010/IEC 60950-1: 2005 অনুমোদিত
ভোল্টেজ সহ্য করুন
|
| I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC |
ইনসুলেশন প্রতিরোধ |
| I/P-O/P, I/P-FG, O/P-FG:100M ওহম/500VDC / 25℃/ 70% RH |
ইএমসি নির্গমন |
| BS EN/EN55032 (CISPR32) ক্লাস B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020,KC KN32,KN35(for LRS-75-12/24 only) এর সাথে সঙ্গতিপূর্ণ |
ইএমসি ইমিউনিটি |
| BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000EAC TP TC 020,KC Kn32, এর সাথে সঙ্গতিপূর্ণ |
KN35(for LRS-75-12/24 only)
অন্যান্য
|
|
MTBF
|
3334.3K ঘন্টা মিনিট। টেলকর্ডিয়া SR-332 (বেলকোর); 667.2Khrs মিনিট। MIL-HDBK-217F (25℃) |
মাত্রা |
| 99*97*30mm (L*W*H) |
প্যাকিং |
| 0.25 কেজি; 45pcs/ 12.25 কেজি/ 0.77CUFT |
নোট |
| 1. বিশেষভাবে উল্লেখ করা হয়নি এমন সমস্ত প্যারামিটার 230VAC ইনপুট, রেটেড লোড এবং 25℃ পরিবেষ্টিত তাপমাত্রায় পরিমাপ করা হয়। |
2. 0.1uf এবং 47uf সমান্তরাল ক্যাপাসিটর দিয়ে টার্মিনেটেড একটি 12" টুইস্টেড পেয়ার-ওয়্যার ব্যবহার করে 20MHz ব্যান্ডউইথে রিপল ও নয়েজ পরিমাপ করা হয়।
3. সহনশীলতা: সেট আপ সহনশীলতা, লাইন রেগুলেশন এবং লোড রেগুলেশন অন্তর্ভুক্ত।
|
|
4. লাইন রেগুলেশন রেটেড লোডে কম লাইন থেকে উচ্চ লাইন পর্যন্ত পরিমাপ করা হয়। |
|
5. লোড রেগুলেশন 0% থেকে 100% রেটেড লোড পর্যন্ত পরিমাপ করা হয়। |
|
6. সেট আপ সময়ের দৈর্ঘ্য ঠান্ডা প্রথম শুরুতে পরিমাপ করা হয়। পাওয়ার সাপ্লাই খুব দ্রুত চালু/বন্ধ করা সেট আপের কারণ হতে পারে |
|
সময়। |
|
7. 2000m(6500ft) এর বেশি অপারেটিং উচ্চতার জন্য 5℃/1000m এর পরিবেষ্টিত তাপমাত্রা হ্রাস প্রয়োজন। |
|
8. পাওয়ার সাপ্লাই একটি উপাদান হিসাবে বিবেচিত হয় যা চূড়ান্ত সরঞ্জামে ইনস্টল করা হবে। সমস্ত ইএমসি পরীক্ষাগুলি |
|
1 মিমি পুরুত্বের সাথে 360 মিমি*360 মিমি ধাতব প্লেটে ইউনিট মাউন্ট করে কার্যকর করা হয়েছে। চূড়ান্ত সরঞ্জামটি পুনরায় নিশ্চিত করতে হবে যে এটি এখনও পূরণ করে |
|
ইএমসি নির্দেশাবলী। কিভাবে এই ইএমসি পরীক্ষা করতে হয় তার নির্দেশনার জন্য, অনুগ্রহ করে “উপাদান পাওয়ার সাপ্লাইগুলির ইএমআই পরীক্ষা দেখুন।” |
|
(http://www.meanwell.com এ উপলব্ধ) |
|
※ পণ্যের দায়বদ্ধতা দাবিত্যাগ: বিস্তারিত তথ্যের জন্য, অনুগ্রহ করে https:// দেখুন |
|
www.meanwell.com/serviceDisclaimer.aspxসমাধান |
