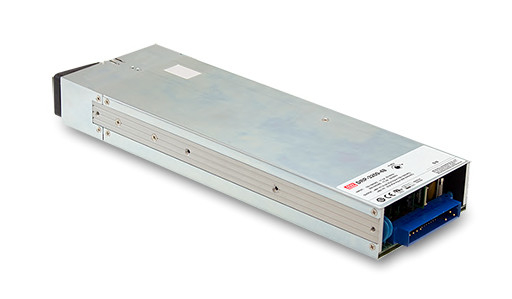

Mean Well DPR সিরিজ 3200W DPR-3200-24 DPR-3200-48 DHP-1UT DBR-3200
ওয়াটেজ:
3200
বৈশিষ্ট্য:
সম্পূর্ণ র্যাক মাউন্টযোগ্য ফ্রন্ট এন্ড সলিউশন: রেকটিফায়ার এবং চার্জার
1U লো প্রোফাইল
19 ইঞ্চি র্যাক শেলফ উপলব্ধ
টেকনিক্যাল
| মডেল |
DRP-3200-24 |
DRP-3200-48 |
|
আউটপুট
|
ডিসি ভোল্টেজ |
24V |
48V |
| রেটেড কারেন্ট |
133A |
67A |
| কারেন্ট রেঞ্জ |
0 ~ 133A |
0 ~ 67A |
| রেটেড পাওয়ার |
3192W |
3216W |
| রিপল ও নয়েজ (সর্বোচ্চ)নোট.2,3 |
300mVp-p |
480mVp-p |
| ভোল্টেজ অ্যাডজাস্টমেন্ট রেঞ্জ |
23.5 ~ 30V |
47.5 ~ 58.8V |
| ভোল্টেজ টলারেন্সনোট.4 |
±1.0% |
±1.0% |
| লাইন রেগুলেশন |
±0.5% |
±0.5% |
| লোড রেগুলেশন |
±0.5% |
±0.5% |
| সেটআপ, রাইজ টাইম |
1500ms, 60ms/230VAC ফুল লোডে |
| হোল্ড আপ টাইম (সাধারণ) |
16ms / 230VAC 75% লোডে 9ms / 230VAC ফুল লোডে |
|
ইনপুট
|
ভোল্টেজ রেঞ্জ নোট.5 |
90 ~ 264VAC 127 ~ 370VDC |
| ফ্রিকোয়েন্সি রেঞ্জ |
47 ~ 63Hz |
| পাওয়ার ফ্যাক্টর (সাধারণ) |
0.97/230VAC ফুল লোডে |
| দক্ষতা (সাধারণ) নোট.6 |
93.5% |
94.5% |
| এসি কারেন্ট (সাধারণ) নোট.5 |
17A/230VAC |
| ইনরাশ কারেন্ট (সাধারণ) |
শীতল শুরু 55A/230VAC |
| লিকজ কারেন্ট |
<1.5mA / 230VAC |
|
সুরক্ষা
|
ওভারলোড
|
105 ~ 115% রেটেড কারেন্ট |
| সুরক্ষার প্রকার: কনস্ট্যান্ট কারেন্ট লিমিটিং, 5 সেকেন্ড পর O/P ভোল্টেজ বন্ধ করে দেয়। O/P ভোল্টেজ কমে গেলে, পুনরুদ্ধারের জন্য পুনরায় চালু করুন |
|
ওভার ভোল্টেজ
|
31.5 ~ 37.5V |
63 ~ 75V |
| সুরক্ষার প্রকার: O/P ভোল্টেজ বন্ধ করে দেয়, পুনরুদ্ধারের জন্য পুনরায় চালু করুন |
| ওভার তাপমাত্রা |
O/P ভোল্টেজ বন্ধ করে দেয়, তাপমাত্রা কমে গেলে স্বয়ংক্রিয়ভাবে পুনরুদ্ধার হয় |
|
ফাংশন
|
আউটপুট ভোল্টেজ প্রোগ্রামযোগ্য(PV)
|
আউটপুট ভোল্টেজের সমন্বয় নামমাত্র আউটপুট ভোল্টেজের 50 ~ 125% পর্যন্ত অনুমোদিত। অনুগ্রহ করে নিম্নলিখিত পৃষ্ঠাগুলিতে ফাংশন ম্যানুয়ালটি দেখুন |
| কনস্ট্যান্ট কারেন্ট লেভেল প্রোগ্রামযোগ্য(PC) |
কনস্ট্যান্ট কারেন্ট লেভেলের সমন্বয় রেটেড কারেন্টের 20 ~ 100% পর্যন্ত অনুমোদিত। অনুগ্রহ করে নিম্নলিখিত পৃষ্ঠাগুলিতে ফাংশন ম্যানুয়ালটি দেখুন |
| রিমোট অন-অফ কন্ট্রোল |
বৈদ্যুতিক সংকেত বা শুকনো সংযোগের মাধ্যমে পাওয়ার চালু: শর্ট পাওয়ার বন্ধ: খোলা। অনুগ্রহ করে নিম্নলিখিত পৃষ্ঠাগুলিতে ফাংশন ম্যানুয়ালটি দেখুন |
| রিমোট সেন্স |
0.5V পর্যন্ত লোড ওয়্যারিংয়ে ভোল্টেজ ড্রপ ক্ষতিপূরণ করুন। অনুগ্রহ করে নিম্নলিখিত পৃষ্ঠাগুলিতে ফাংশন ম্যানুয়ালটি দেখুন |
| অক্সিলারি পাওয়ার |
5V @ 0.3A, সহনশীলতা ±10%, রিপল 150mVp-p, 12V @ 0.8A, সহনশীলতা ±10%, রিপল 450mVp-p |
| এলার্ম সিগন্যাল |
T-এলার্ম, AC-OK এবং DC-OK এর জন্য বিচ্ছিন্ন TTL সংকেত আউটপুট। অনুগ্রহ করে নিম্নলিখিত পৃষ্ঠাগুলিতে ফাংশন ম্যানুয়ালটি দেখুন |
|
পরিবেশ
|
ওয়ার্কিং তাপমাত্রা |
-30 ~ +70℃ ("Derating Curve" দেখুন) |
| ওয়ার্কিং আর্দ্রতা |
20 ~ 90% RH নন-কন্ডেন্সিং |
| সংরক্ষণ তাপমাত্রা, আর্দ্রতা |
-40 ~ +85℃, 10 ~ 95% RH নন-কন্ডেন্সিং |
| তাপমাত্রা সহগ |
±0.03%/℃ (0 ~ 50℃) |
| কম্পন |
10 ~ 500Hz, 2G 10min./1 চক্র, X, Y, Z অক্ষ বরাবর 60min. |
|
নিরাপত্তা ও EMC
(নোট 9)
|
নিরাপত্তা মান |
UL62368-1, CSA C22.2 নং 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 অনুমোদিত |
| ভোল্টেজ প্রতিরোধ |
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC |
| ইনসুলেশন প্রতিরোধ |
I/P-O/P, I/P-FG, O/P-FG:100M ওহম / 500VDC / 25℃/ 70% RH |
|
EMC নির্গমন
|
পরামিতি |
স্ট্যান্ডার্ড |
পরীক্ষার স্তর / নোট |
| পরিবাহী |
BS EN/EN55032 (CISPR32) |
শ্রেণী B |
| বিকিরিত |
BS EN/EN55032 (CISPR32) |
শ্রেণী A |
| হারমোনিক কারেন্ট |
BS EN/EN61000-3-2 |
----- |
| ভোল্টেজ ফ্লিকার |
BS EN/EN61000-3-3 |
----- |
|
EMC অনাক্রম্যতা
|
BS EN/EN55024, BS EN/EN61000-6-2 |
| পরামিতি |
স্ট্যান্ডার্ড |
পরীক্ষার স্তর / নোট |
| ESD |
BS EN/EN61000-4-2 |
লেভেল 3, 8KV এয়ার ; লেভেল 2, 4KV যোগাযোগ |
| বিকিরিত |
BS EN/EN61000-4-3 |
লেভেল 3 |
| EFT / বার্স্ট |
BS EN/EN61000-4-4 |
লেভেল 3 |
| সার্জ |
BS EN/EN61000-6-2 |
2KV/লাইন-লাইন 4KV/লাইন-আর্থ |
| পরিবাহী |
BS EN/EN61000-4-6 |
লেভেল 3 |
| চৌম্বক ক্ষেত্র |
BS EN/EN61000-4-8 |
লেভেল 4 |
| ভোল্টেজ ডিপ এবং বাধা |
BS EN/EN61000-4-11 |
>95% ডিপ 0.5 পিরিয়ড, 30% ডিপ 25 পিরিয়ড,
>95% বাধা 250 পিরিয়ড
|
|
অন্যান্য
|
MTBF |
535.5K ঘন্টা মিনিট। Telcordia SR-332 (Bellcore) ; 44.6K ঘন্টা মিনিট। MIL-HDBK-217F (25℃) |
| মাত্রা |
325*107*41mm (L*W*H) |
| প্যাকিং |
2.65 কেজি;4pcs/11.6 কেজি/0.87CUFT |
| নোট |
1. বিশেষভাবে উল্লেখ করা হয়নি এমন সমস্ত প্যারামিটার 230VAC ইনপুট, রেটেড লোড এবং পরিবেষ্টিত তাপমাত্রা 25℃ এ পরিমাপ করা হয়।
2. একটি 0.1uf ও 47uf সমান্তরাল ক্যাপাসিটর দিয়ে সমাপ্ত একটি 12" টুইস্টেড পেয়ার-ওয়্যার ব্যবহার করে 20MHz ব্যান্ডউইথে রিপল ও নয়েজ পরিমাপ করা হয়।
3. পরিবর্তনশীল লোড অ্যাপ্লিকেশন বা সমান্তরাল অপারেশনে আউটপুট ভোল্টেজের রিপল হালকা লোড অবস্থায় স্পেসিফিকেশনের চেয়ে বেশি হতে পারে। আউটপুট লোড 5%-এর বেশি হলে এটি স্বাভাবিক রিপল স্তরে ফিরে আসবে।
4. সহনশীলতা: সেট আপ সহনশীলতা, লাইন রেগুলেশন এবং লোড রেগুলেশন অন্তর্ভুক্ত।
5. কম ইনপুট ভোল্টেজের অধীনে ডেরেটিং প্রয়োজন হতে পারে। আরও বিস্তারিত জানার জন্য অনুগ্রহ করে ডেরেটিং কার্ভটি দেখুন।
6. দক্ষতা 75% লোডে পরিমাপ করা হয়।
7. Vo সামঞ্জস্য করতে PV সংকেত ব্যবহার করলে, কিছু অপারেটিং পরিস্থিতিতে, Vo-এর রিপল নয়েজ এই স্পেসিফিকেশনে সংজ্ঞায়িত রেটিং-এর চেয়ে সামান্য বেশি হতে পারে।
8. O/P ভোল্টেজ নিচে থাকলে আউটপুট বন্ধ হয়ে যাবে< 80% Vset এর জন্য 5 সেকেন্ড, পুনরুদ্ধার করতে পুনরায় চালু করুন।
9. পাওয়ার সাপ্লাই একটি উপাদান হিসাবে বিবেচিত হয় যা চূড়ান্ত সরঞ্জামে ইনস্টল করা হবে। সমস্ত EMC পরীক্ষাগুলি 1 মিমি পুরুত্বের সাথে একটি 600mm*900mm ধাতব প্লেটে ইউনিট মাউন্ট করে সম্পাদিত হয়েছে। চূড়ান্ত সরঞ্জামটি অবশ্যই পুনরায় নিশ্চিত করতে হবে যে এটি এখনও EMC নির্দেশিকা পূরণ করে। কীভাবে এই EMC পরীক্ষাগুলি করতে হয় তার নির্দেশনার জন্য, অনুগ্রহ করে “উপাদান পাওয়ার সাপ্লাইগুলির EMI পরীক্ষা।” দেখুন (http://www.meanwell.com এ উপলব্ধ)
10. 2000m(6500ft)-এর বেশি অপারেটিং উচ্চতার জন্য ফ্যানবিহীন মডেলের সাথে 3.5℃/1000m এবং ফ্যান মডেলের সাথে 5℃/1000m এর পরিবেষ্টিত তাপমাত্রা ডেরেটিং।
※ পণ্যের দায়বদ্ধতা দাবিত্যাগ: বিস্তারিত তথ্যের জন্য, অনুগ্রহ করে দেখুনhttps://www.meanwell.com/serviceDisclaimer.aspx
|
