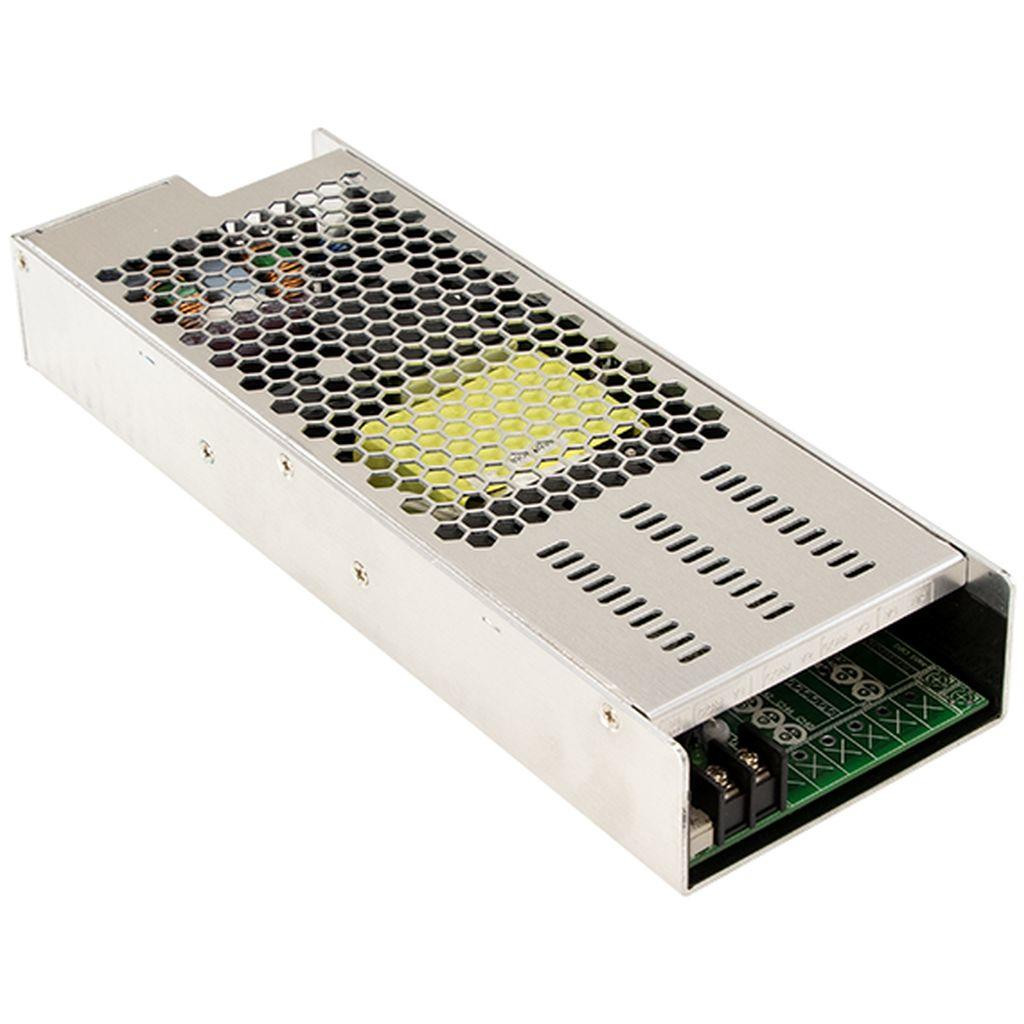

UMP-400-48 UMP-400-24 রেকটিফায়ার মডিউল

1 টুকরা
MOQ
USD 299
মূল্য
UMP-400-48 UMP-400-24 রেকটিফায়ার মডিউল
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
ব্র্যান্ড: ভাল মানে
পণ্যের নাম: UMPS সিরিজ
মডেল নম্বার: ump-400-24 /UMP-400-48
আউটপুট মুদ্রা: 16.7A/8.3A
হারের ক্ষমতা: 400W
ইনপুট ফ্রিকোয়েন্সি: 47 ~ 63Hz
ডিসি ভোল্টগা: 22.8 ~ 25.2V / 45.6 ~ 50.4V
ইনপুট ভোল্টেজ: 90 ~ 264VAC / 127 ~ 370VDC
সুরক্ষা: ওভার ভোল্টগা/ওভার লোড
মাত্রা: 250*89*37mm (L*W*H)
ওজন: 0.88 কেজি
বিশেষভাবে তুলে ধরা:

UMP-400-48 রেকটিফায়ার মডিউল

,

UMP-400-24 রেকটিফায়ার মডিউল

,

Meanwell UMP-400-24

মৌলিক তথ্য
উৎপত্তি স্থল: সিএন
পরিচিতিমুলক নাম: MEAN WELL
সাক্ষ্যদান: CE
মডেল নম্বার: UMP সিরিজ
প্রদান
প্যাকেজিং বিবরণ: কার্টন
ডেলিভারি সময়: 8-10 সপ্তাহ
পরিশোধের শর্ত: এল/সি, টি/টি
যোগানের ক্ষমতা: প্রতি মাসে 3000 টুকরা
পণ্যের বর্ণনা

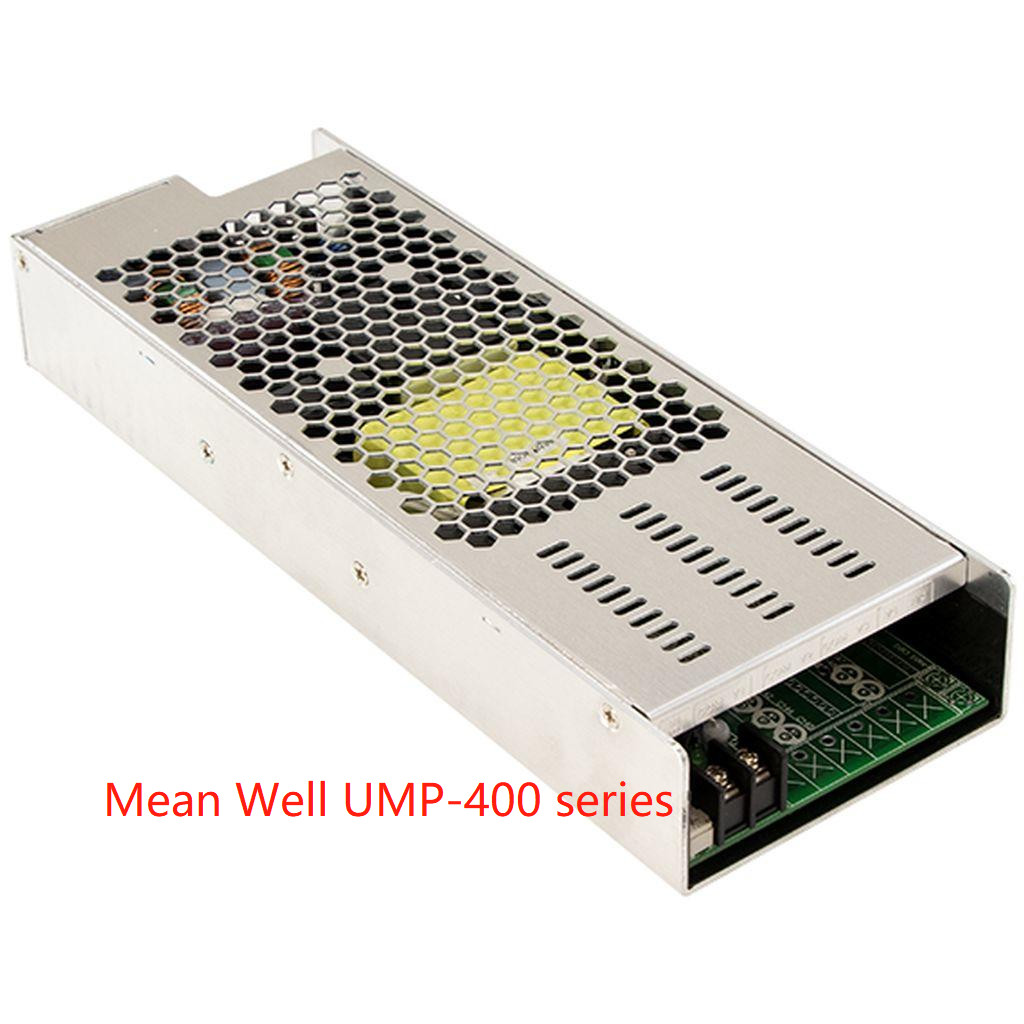

UMP-400-48 UMP-400-24 রেকটিফায়ার মডিউল 0



গড় ওয়েল UMP সিরিজ UMP-400 সিরিজ UMP-400-24 UMP-400-48 রেকটিফায়ার মডিউল



বৈশিষ্ট্য:

ফ্যান-লেস, 1U ডিজাইন

মডুলার ডিজাইন, DC-DC মডিউল কার্ড সহ (NID35/65/100 সিরিজ মডেল)

একটি একক রেল PSU হিসাবে ব্যবহার করা যেতে পারে

বিস্তৃত অপারেটিং তাপমাত্রা -30 ~ +70 ° C থেকে রেঞ্জ

OVC III এর প্রয়োজনীয়তা পূরণ করুন

2x MOPP বিচ্ছিন্নতা প্রয়োজনীয়তা পূরণ করুন, BF রেটযুক্ত চিকিৎসা সরঞ্জামের জন্য আদর্শ



প্রযুক্তিগত



মডেল UMP-400-24 UMP-400-48







একক আউটপুট

(স্ট্যান্ডার্ড মডেল)

ডিসি ভোল্টেজ 24V 48V
রেট করা বর্তমান 16.7A 8.3A
রেটেড আউটপুট পাওয়ার সর্বোচ্চ 400W
ভোল্টেজ এডিজে।রেঞ্জ 22.8 ~ 25.2V 45.6 ~ 50.4V
লহর এবং গোলমাল (সর্বোচ্চ)নোট.2 240mVp-p 360mVp-p
ভোল্টেজ সহনশীলতানোট 3 ±1.0% ±1.0%
লাইন রেগুলেশন ±0.5% ±0.5%
লোড রেগুলেশন ±1.0% ±1.0%
সেটআপ, উঠার সময় 1000ms, 50ms/230Vac ;2000ms, 50ms/115Vac
সময় ধরে রাখুন (টাইপ।) 12ms@230Vac ;12ms@115Vac

একাধিক আউটপুট

(ঐচ্ছিক মডেল)

ডিসি ভোল্টেজ CH2,3,4 এর জন্য CH1 আউটপুট 24V বা 48V + NID DC মডিউল
মোট আউটপুট পাওয়ার CH2,3,4 আউটপুট শক্তি NID নির্বাচনের উপর নির্ভর করে নমনীয় হতে পারে।সমস্ত চ্যানেলের সম্মিলিত শক্তি 400W এর বেশি হওয়া উচিত নয়







ইনপুট

ভোল্টেজ, বৈদ্যুতিক একক বিশেষরেঞ্জ নোট.4 90 ~ 264VAC 127 ~ 370VDC
কম্পাংক সীমা 47 ~ 63Hz
পাওয়ার ফ্যাক্টর PF>0.95/230VAC PF>0.98/115VAC সম্পূর্ণ লোডে
দক্ষতা (প্রকার) নোট.5 88.5%, নামমাত্র ভোল্টেজে প্রতিটি ধরণের মডিউল সহ সম্পূর্ণ কেস লোড
এসি কারেন্ট 2.5A/230VAC 4.7A/115VAC
থেকে অন্তঃপ্রবাহ বর্তমান 40A/230VAC 25A/115VAC
বিদ্যুৎ সল্পতা আর্থ লিকেজ কারেন্ট <300uA / 264VAC, টাচ কারেন্ট <100uA/264VAC





সুরক্ষা

ওভারলোড 105 ~ 135% রেটেড আউটপুট পাওয়ার
সুরক্ষা প্রকার CH1: ধ্রুবক বর্তমান সীমিত সুরক্ষা (যদি একটি দীর্ঘ শর্ট সার্কিট চলতে থাকে, OTP অ্যাকশনটি ট্রিগার করা হবে), CH2,CH3,CH4: হিক্কাপ মোড সুরক্ষা
ওভার ভোল্টেজ 26.4 ~ 31.2V 52.8 ~ 62.4V
সুরক্ষা প্রকার: ও/পি ভোল্টেজ বন্ধ করুন, পুনরুদ্ধার করতে পুনরায় পাওয়ার চালু করুন
অতিরিক্ত তাপমাত্রা ও/পি ভোল্টেজ বন্ধ করুন, পুনরুদ্ধার করতে পুনরায় পাওয়ার চালু করুন





পরিবেশ

ওয়ার্কিং টেম্প। -30 ~ +70℃ ("ডেরেটিং কার্ভ" পড়ুন)
কাজের আর্দ্রতা 20 ~ 90% RH নন-কন্ডেন্সিং
স্টোরেজ টেম্প। -40 ~ +85℃
TEMPগুণাঙ্ক ±0.03%/℃ (0 ~ 50℃)
কম্পন 10~500Hz, 2G 10min./1 চক্র, 60 মিনিট।প্রতিটি X, Y, Z অক্ষ বরাবর
অপারেটিং উচ্চতানোট.6 5000 মিটার /OVCⅡ
ওভার ভোল্টেজ গেটগোরি Ⅲ;IEC62368-1 অনুযায়ী;2000 মিটার পর্যন্ত উচ্চতা



















নিরাপত্তা এবং EMC

(টীকা 7)

নিরাপত্তা মান EAC TP TC 004;UL62368-1, Dekra সীল BS EN/EN62368-1 অনুমোদিত;ডিজাইন ANSI/AAMI ES60601-1, TUV BS EN/EN60601-1, IEC 60601-1 (তৃতীয় সংস্করণ) উল্লেখ করুন
বিচ্ছিন্নতা স্তর প্রাথমিক-মাধ্যমিক: 2x MOPP, প্রাথমিক-আর্থ: 1x MOPP
ভোল্টেজ সহ্য করুন I/PO/P: 4KVAC I/P-FG: 2KVAC O/P-FG: 1.5KVAC
বিচ্ছিন্নতা প্রতিরোধ I/PO/P, I/P-FG, O/P-FG: 100M Ohms / 500VDC / 25℃/ 70% RH





ইএমসি নির্গমন

প্যারামিটার স্ট্যান্ডার্ড টেস্ট লেভেল / নোট
পরিচালিত BS EN/EN55032 (CISPR32) / ডিজাইন BS EN/EN55011 (CISPR11) উল্লেখ করুন শ্রেণী বি
বিকিরণ BS EN/EN55032 (CISPR32) / ডিজাইন BS EN/EN55011 (CISPR11) উল্লেখ করুন শ্রেণী বি
হারমোনিক কারেন্ট BS EN/EN61000-3-2 শ্রেণীকক্ষে
ভোল্টেজ ফ্লিকার BS EN/EN61000-3-3 -----









ইএমসি ইমিউনিটি

BS EN/EN55035;ডিজাইন BS EN/EN60601-1-2 দেখুন
প্যারামিটার স্ট্যান্ডার্ড টেস্ট লেভেল / নোট
ESD BS EN/EN61000-4-2 স্তর 4, 8KV বায়ু;লেভেল 4, 4KV যোগাযোগ
আরএফ ক্ষেত্র BS EN/EN61000-4-3 লেভেল 3, 3V/m
EFT/ বিস্ফোরণ BS EN/EN61000-4-4 লেভেল 3, 1KV
ঢেউ BS EN/EN61000-4-5 লেভেল 4, 2KV/লাইন-FG;1KV/লাইন-লাইন
পরিচালিত BS EN/EN61000-4-6 লেভেল 2, 3V
চৌম্বক ক্ষেত্র BS EN/EN61000-4-8 লেভেল 1, 1A/m
ভোল্টেজ ডিপ এবং বাধা BS EN/EN61000-4-11

100% ডিপ 1 পিরিয়ড, 30% ডিপ 25 পিরিয়ড,

100% বাধা 250 পিরিয়ড



অন্যান্য

এমটিবিএফ 1428.4K ঘন্টা মিনিটTelcordia SR-332 (বেলকোর);187.3K ঘন্টা মিনিটMIL-HDBK-217F (25℃)
ডাইমেনশন 250*89*37mm (L*W*H)
মোড়ক 0.88 কেজি;14pcs/13Kg/0.89CUFT







এনটি

1. বিশেষভাবে উল্লেখ করা হয়নি এমন সমস্ত প্যারামিটার 230VAC ইনপুট, রেট লোড এবং পরিবেষ্টিত তাপমাত্রার 25℃ এ পরিমাপ করা হয়।

2. একটি 0.1μf এবং 47μf সমান্তরাল ক্যাপাসিটরের সাথে সমাপ্ত একটি 12" টুইস্টেড পেয়ার-ওয়্যার ব্যবহার করে 20MHz ব্যান্ডউইথ-এ রিপল এবং নয়েজ পরিমাপ করা হয়।

3. সহনশীলতা: সেট আপ সহনশীলতা, লাইন নিয়ন্ত্রণ এবং লোড নিয়ন্ত্রণ অন্তর্ভুক্ত।

4. কম ইনপুট ভোল্টেজের অধীনে ডি-রেটিং প্রয়োজন হতে পারে।আরো বিস্তারিত জানার জন্য derating বক্ররেখা চেক করুন.

5. বিভিন্ন আউটপুট মডিউল ইনস্টল করার মাধ্যমে দক্ষতা পরিবর্তন হয়।

6. ফ্যানবিহীন মডেলের সাথে 3.5℃/1000m এবং 2000m (6500ft) এর চেয়ে বেশি অপারেটিং উচ্চতার জন্য ফ্যান মডেলের সাথে 5℃/1000m পরিবেষ্টিত তাপমাত্রা।

7. পাওয়ার সাপ্লাই একটি উপাদান হিসাবে বিবেচিত হয় যা একটি চূড়ান্ত সরঞ্জামে ইনস্টল করা হবে।সমস্ত EMC পরীক্ষা দ্বারা সম্পাদিত হয়

3 মিমি পুরুত্ব সহ একটি 450mm*450mm ধাতব প্লেটে ইউনিটটি মাউন্ট করা।চূড়ান্ত সরঞ্জাম পুনরায় নিশ্চিত করা আবশ্যক যে এটি এখনও পূরণ করে

EMC নির্দেশাবলী।এই EMC পরীক্ষাগুলি কীভাবে সম্পাদন করতে হয় তার নির্দেশনার জন্য, অনুগ্রহ করে "কম্পোনেন্ট পাওয়ার সাপ্লাইয়ের EMI পরীক্ষা" দেখুন।

(http://www.meanwell.com এ উপলব্ধ)

※ পণ্যের দায় অস্বীকৃতি: বিস্তারিত তথ্যের জন্য, অনুগ্রহ করে দেখুন https://www.meanwell.com/serviceDisclaimer.aspx
