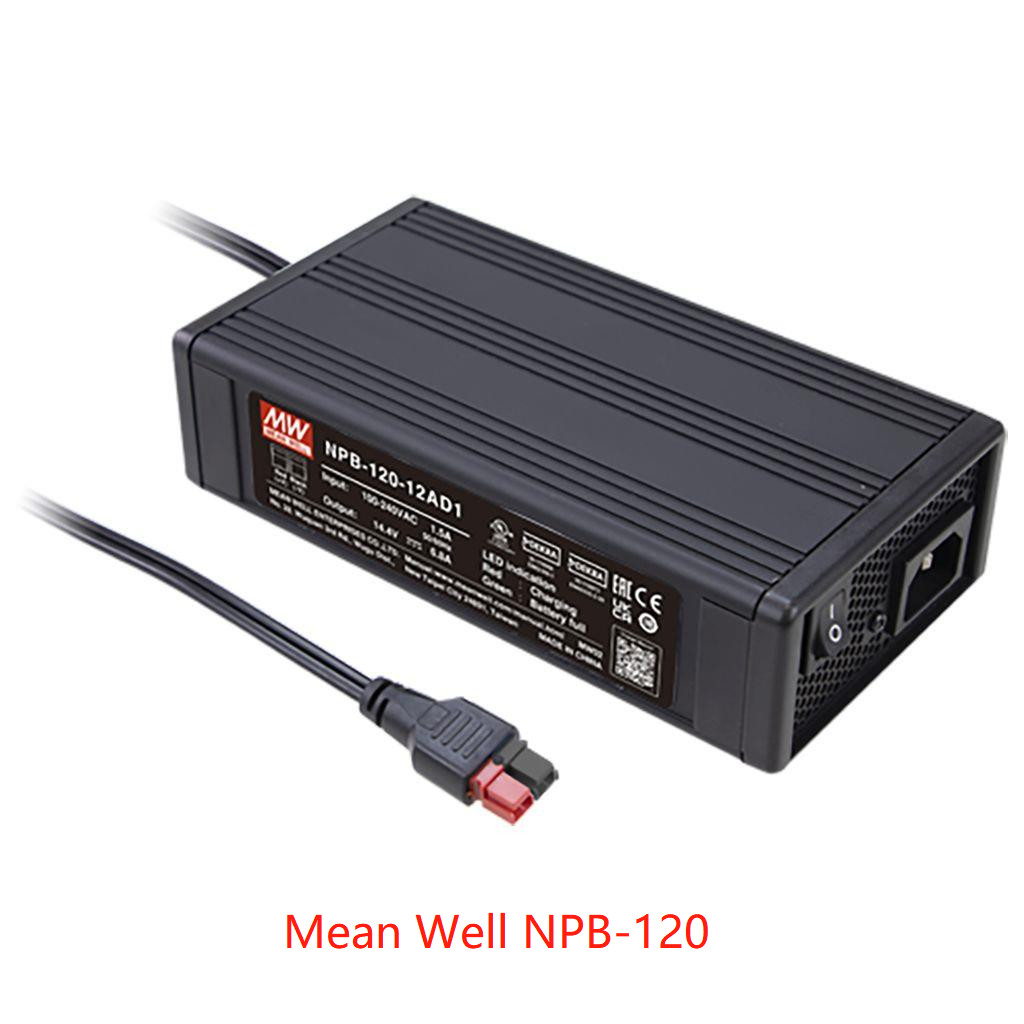

Mean Well পোর্টেবল টাইপ মেটাল এনক্লোজার চার্জার NPB-120-12 NPB-120-24 NPB-120-48
মডেলl
নতুন মডেল:
NPB-120 / NPB-240 / NPB-360
পুরানো মডেল:
PA-120 / PB-120
বৈশিষ্ট্য:
স্ট্যান্ডার্ড টাইপ অত্যন্ত নির্ভরযোগ্য বিস্তৃত ভোল্টেজ রেঞ্জ চার্জার
ভালো তাপ অপচয়ের জন্য মেটাল এনক্লোজার, যা কম স্পর্শ তাপমাত্রা প্রদান করে
সহজ এবং নমনীয় সমন্বয়:
‧ সামনের প্যানেলের মাধ্যমে চার্জিং ভোল্টেজ সমন্বয়যোগ্য (10.5~15.2V, 21~30.4V, 42~60.8V)
‧ প্যানেলের মাধ্যমে চার্জিং কারেন্ট সমন্বয়যোগ্য (রেটেড কারেন্টের 50~100%)
‧ সামনের প্যানেলে DIP S.W. দ্বারা 2 বা 3 স্তর নির্বাচনযোগ্য
সুরক্ষা: শর্ট সার্কিট, ওভার ভোল্টেজ, ওভার তাপমাত্রা, ব্যাটারি বিপরীত পোলারিটি
UL/EN62368-1 এবং IEC60335-1/2-29 দ্বৈত সার্টিফিকেশন মেনে চলে
একাধিক ডিসি আউটপুট প্লাগ নির্বাচনযোগ্য: অ্যান্ডারসন, টার্মিনাল ব্লক এবং 4 পিন পাওয়ার পিন
টেকনিক্যাল
| মডেল |
NPB-120-12 |
NPB-120-24 |
NPB-120-48 |
| =XLR, AD1, TB |
|
আউটপুট
|
বুস্ট চার্জ ভোল্টেজ(Vboost)(ডিফল্ট) |
14.4V |
28.8V |
57.6V |
| ফ্লোট চার্জ ভোল্টেজ(Vfloat)(ডিফল্ট) |
13.8V |
27.6V |
55.2V |
| ভোল্টেজ সমন্বয়যোগ্য পরিসর |
10.5 ~ 15.2V |
21 ~ 30.4V |
42 ~ 60.8V |
| আউটপুট কারেন্ট(টাইপ.) Note.5 |
6.8A |
4A |
2A |
| কারেন্ট সমন্বয়যোগ্য পরিসর |
50% ~ 100% |
| সর্বোচ্চ. পাওয়ার Note.3 |
103.4W |
121.6W |
121.6W |
| প্রস্তাবিত ব্যাটারি ক্ষমতা (অ্যাম্প আওয়ার) Note.4 |
20 ~ 90AH |
15 ~ 50AH |
7 ~ 25AH |
|
ইনপুট
|
ভোল্টেজ পরিসর Note.5 |
90 ~ 264VAC 127 ~ 370VDC |
| ফ্রিকোয়েন্সি রেঞ্জ |
47 ~ 63Hz |
| পাওয়ার ফ্যাক্টর (টাইপ.) |
PF>0.98/115VAC, PF>0.92/230VAC@12V,PF>0.93/230VAC@24/48V সম্পূর্ণ লোডে |
|
দক্ষতা (টাইপ.)
|
XLR |
86.5% |
89% |
90.5% |
| AD1 |
86.5% |
89% |
90.5% |
| TB |
87% |
89.5% |
90.5% |
| এসি কারেন্ট (টাইপ.) |
1.5A/115VAC 0.8A/230VAC |
| ইনরাশ কারেন্ট (টাইপ.) |
শীতল শুরু 55A at 230VAC |
|
সুরক্ষা
|
শর্ট সার্কিট Note.6 |
সুরক্ষার প্রকার: ধ্রুবক কারেন্ট সীমাবদ্ধতা, চার্জার 5 সেকেন্ড পরে বন্ধ হয়ে যাবে, পুনরুদ্ধার করতে পুনরায় চালু করুন |
| ওভার ভোল্টেজ |
16 ~ 20V |
32 ~ 40V |
64 ~ 75V |
| সুরক্ষার প্রকার: বন্ধ করুন এবং o/p ভোল্টেজ লক করুন, পুনরুদ্ধার করতে পুনরায় চালু করুন |
| বিপরীত পোলারিটি |
অভ্যন্তরীণ ফিউজ খোলার মাধ্যমে |
| ওভার তাপমাত্রা |
হিকাপ মোড, তাপমাত্রা কমে গেলে স্বয়ংক্রিয়ভাবে পুনরুদ্ধার হয় |
| ফাংশন |
চার্জিং কার্ভ |
DIP S.W দ্বারা 2 বা 3 স্তর সমন্বয়যোগ্য |
|
পরিবেশ
|
ওয়ার্কিং তাপমাত্রা |
-30 ~ +70℃ ("Derating Curve" দেখুন) |
| ওয়ার্কিং আর্দ্রতা |
20 ~ 95% RH নন-কন্ডেন্সিং |
| সংরক্ষণ তাপমাত্রা, আর্দ্রতা |
-40 ~ +85℃, 10 ~ 95% RH নন-কন্ডেন্সিং |
| তাপমাত্রা সহগ |
±0.05%/℃ (0 ~ 45℃) |
| কম্পন |
10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes |
|
নিরাপত্তা ও EMC
(নোট 7)
|
নিরাপত্তা মান |
CB IEC62368-1,IEC60335-1/2-29, Dekra BS EN/EN62368-1,BS EN/EN60335-1/2-29, UL62368-1, AS/NZS60335-1/2-29,
EAC TP TC 004 অনুমোদিত
|
| ভোল্টেজ প্রতিরোধ |
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC |
| ইনসুলেশন প্রতিরোধ |
I/P-O/P, I/P-FG, O/P-FG:100M ওহম / 500VDC / 25℃/ 70% RH |
|
EMC নির্গমন
|
পরামিতি |
স্ট্যান্ডার্ড |
পরীক্ষার স্তর / নোট |
| পরিচালিত |
BS EN/EN55032 (CISPR32),BS EN/EN55014-1 |
শ্রেণী B |
| বিকিরিত |
BS EN/EN55032 (CISPR32),BS EN/EN55014-1 |
শ্রেণী B |
| হারমোনিক কারেন্ট |
BS EN/EN61000-3-2 |
শ্রেণী A |
| ভোল্টেজ ফ্লিকার |
BS EN/EN61000-3-3 |
----- |
|
EMC অনাক্রম্যতা
|
BS EN/EN55014-2,BS EN/EN55024,BS EN/EN55035 |
| পরামিতি |
স্ট্যান্ডার্ড |
পরীক্ষার স্তর / নোট |
| ESD |
BS EN/EN61000-4-2 |
লেভেল 3, 8KV এয়ার ; লেভেল 2, 4KV যোগাযোগ |
| বিকিরিত |
BS EN/EN61000-4-3 |
লেভেল 2, 3V/m |
| EFT / বার্স্ট |
BS EN/EN61000-4-4 |
লেভেল 2, 1KV |
| সার্জ |
BS EN/EN61000-4-5 |
লেভেল 2, 1KV/লাইন-লাইন,লেভেল 3, 2KV/লাইন-আর্থ |
| পরিচালিত |
BS EN/EN61000-4-6 |
লেভেল 2, 3Vrms |
| চৌম্বক ক্ষেত্র |
BS EN/EN61000-4-8 |
লেভেল 1, 1A/m |
| ভোল্টেজ ডিপ এবং বাধা |
BS EN/EN61000-4-11 |
>95% ডিপ 0.5 সময়কাল, 30% ডিপ 25 সময়কাল,
>95% বাধা 250 সময়কাল
|
|
অন্যান্য
|
MTBF |
1895.4K ঘন্টা মিনিট। Telcordia TR/SR-332 (Bellcore) ; 225.8K ঘন্টা মিনিট। MIL-HDBK-217F (25℃) |
| মাত্রা |
182.7*96*49mm (L*W*H) |
| প্যাকিং |
1.3Kg; 10pcs/ 14Kg / 1.13CUFT |
|
নোট
|
1. বিভিন্ন ব্যাটারি স্পেসিফিকেশনের জন্য চার্জার স্পেসিফিকেশনের পরিবর্তন প্রয়োজন হতে পারে। বিস্তারিত জানার জন্য অনুগ্রহ করে ব্যাটারি বিক্রেতা এবং MEAN WELL-এর সাথে যোগাযোগ করুন।
2. বিশেষভাবে উল্লিখিত নয় এমন সমস্ত প্যারামিটার 230VAC ইনপুট, রেটেড লোড এবং 25℃ পরিবেষ্টিত তাপমাত্রায় পরিমাপ করা হয়।
3. ডেরিটিং কার্ভ দেখুন।
4. এটি MEAN WELL-এর প্রস্তাবিত পরিসর। সর্বাধিক চার্জিং কারেন্ট সীমাবদ্ধতা সম্পর্কে তাদের পরামর্শের জন্য অনুগ্রহ করে আপনার ব্যাটারি প্রস্তুতকারকের সাথে পরামর্শ করুন।
5. কম ইনপুট ভোল্টেজের অধীনে ডেরিটিং প্রয়োজন হতে পারে। আরও বিস্তারিত জানার জন্য অনুগ্রহ করে ডেরিটিং কার্ভটি দেখুন।
6. এই সুরক্ষা প্রক্রিয়াটি চার্জার চালু হওয়ার পরে শর্ট সার্কিট হলে তার জন্য নির্দিষ্ট করা হয়েছে।
7. চার্জারটিকে একটি উপাদান হিসাবে বিবেচনা করা হয় যা চূড়ান্ত সরঞ্জামে ইনস্টল করা হবে। চূড়ান্ত সরঞ্জামটি অবশ্যই পুনরায় নিশ্চিত করতে হবে যে এটি এখনও EMC পূরণ করে
নির্দেশাবলী। কিভাবে এই EMC পরীক্ষাগুলি করতে হয় তার নির্দেশনার জন্য, অনুগ্রহ করে “উপাদান পাওয়ার সাপ্লাইগুলির EMI পরীক্ষা দেখুন।”
(http://www.meanwell.com-এ উপলব্ধ)
※ পণ্যের দায়বদ্ধতা দাবিত্যাগ: বিস্তারিত তথ্যের জন্য, অনুগ্রহ করে https:// দেখুনwww.meanwell.com/serviceDisclaimer.aspx
|
