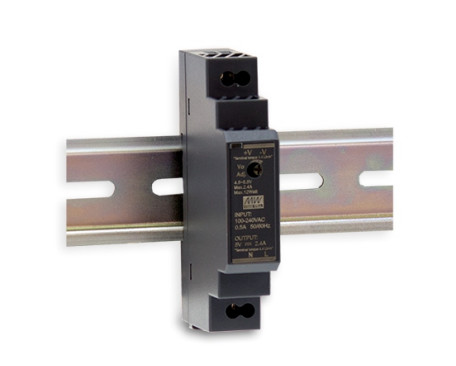

Mean Well HDR সিরিজ HDR-15 HDR-30 HDR-60 HDR-100
Mean Well পোর্টেবল টাইপ মেটাল এনক্লোজার চার্জারNPB-120-12 NPB-120-24NPB-120-48
মডেল
নতুন মডেল:
NPB-120 / NPB-240 / NPB-360
পুরানো মডেল:
PA-120 / PB-120
বৈশিষ্ট্য:
স্ট্যান্ডার্ড টাইপ অত্যন্ত নির্ভরযোগ্য বিস্তৃত ভোল্টেজ রেঞ্জ চার্জার
ভালো তাপ অপচয়ের জন্য মেটাল এনক্লোজার, যা কম স্পর্শ তাপমাত্রা প্রদান করে
সহজ এবং নমনীয় সমন্বয়:
‧ সামনের প্যানেলের মাধ্যমে চার্জিং ভোল্টেজ সমন্বয়যোগ্য (10.5~15.2V, 21~30.4V, 42~60.8V)
‧ প্যানেলের মাধ্যমে চার্জিং কারেন্ট সমন্বয়যোগ্য (রেটেড কারেন্টের 50~100%)
‧ সামনের প্যানেলে DIP S.W. দ্বারা 2 বা 3 স্তর নির্বাচনযোগ্য
সুরক্ষা: শর্ট সার্কিট, ওভার ভোল্টেজ, ওভার তাপমাত্রা, ব্যাটারি বিপরীত পোলারিটি
UL/EN62368-1 এবং IEC60335-1/2-29 দ্বৈত সার্টিফিকেশন মেনে চলে
একাধিক ডিসি আউটপুট প্লাগ নির্বাচনযোগ্য: অ্যান্ডারসন, টার্মিনাল ব্লক এবং 4 পিন পাওয়ার পিন
টেকনিক্যাল
| মডেল |
HDR-15-5 |
HDR-15-12 |
HDR-15-15 |
HDR-15-24 |
HDR-15-48 |
|
আউটপুট
|
ডিসি ভোল্টেজ |
5V |
12V |
15V |
24V |
48V |
| রেটেড কারেন্ট |
2.4A |
1.25A |
1A |
0.63A |
0.32A |
| কারেন্ট রেঞ্জ |
0 ~ 2.4A |
0 ~ 1.25A |
0 ~ 1A |
0 ~ 0.63A |
0 ~ 0.32A |
| রেটেড পাওয়ার |
12W |
15W |
15W |
15.2W |
15.4W |
| রিপল ও নয়েজ (সর্বোচ্চ)Note.2 |
80mVp-p |
120mVp-p |
120mVp-p |
150mVp-p |
240mVp-p |
| ভোল্টেজ অ্যাডজাস্ট রেঞ্জ |
4.5 ~ 5.5V |
10.8 ~ 13.8V |
13.5 ~ 18V |
21.6 ~ 29V |
43.2 ~ 55.2V |
| ভোল্টেজ টলারেন্সNote.3 |
±2.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| লাইন রেগুলেশন |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| লোড রেগুলেশন |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| সেটআপ, রাইজ টাইম |
2000ms, 80ms/230VAC 2000ms, 80ms/115VAC ফুল লোডে |
| হোল্ড আপ টাইম (সাধারণ) |
30ms/230VAC 12ms/115VAC ফুল লোডে |
|
ইনপুট
|
ভোল্টেজ রেঞ্জ |
85 ~ 264VAC (277VAC কার্যকরী) 120 ~ 370VDC (390VDC কার্যকরী) |
| ফ্রিকোয়েন্সি রেঞ্জ |
47 ~ 63Hz |
| দক্ষতা (সাধারণ) |
80% |
85% |
85.5% |
86% |
87% |
| এসি কারেন্ট (সাধারণ) |
0.5A/115VAC 0.25A/230VAC |
| ইনরাশ কারেন্ট (সাধারণ) |
শীতল শুরু 25A/115VAC 45A/230VAC |
|
সুরক্ষা
|
ওভারলোড
|
110 ~ 145% রেটেড আউটপুট পাওয়ার |
|
আউটপুট ভোল্টেজ <50% হলে হিকাপ মোড, ফল্ট কন্ডিশন অপসারণের পরে স্বয়ংক্রিয়ভাবে পুনরুদ্ধার হয়50% ~100% রেটেড আউটপুট ভোল্টেজের মধ্যে ধ্রুবক কারেন্ট সীমাবদ্ধতা, ফল্ট কন্ডিশন অপসারণের পরে স্বয়ংক্রিয়ভাবে পুনরুদ্ধার হয়
ওভার ভোল্টেজ
|
| 5.75 ~ 6.75V |
14.2 ~ 16.2V |
18.8 ~ 22.5V |
30 ~ 36V |
56.5 ~ 64.8V |
সুরক্ষার প্রকার: o/p ভোল্টেজ বন্ধ করুন, জেনার ডায়োড দ্বারা ক্ল্যাম্পিং |
| পরিবেশ |
|
কাজের তাপমাত্রা
|
-30 ~ +70℃ ("Derating Curve" দেখুন) |
কাজের আর্দ্রতা |
| 20 ~ 90% RH নন-কন্ডেন্সিং |
সংরক্ষণ তাপমাত্রা, আর্দ্রতা |
| -40 ~ +85℃, 10 ~ 95% RH নন-কন্ডেন্সিং |
তাপমাত্রা সহগ |
| ±0.03%/℃ (0 ~ 50℃) RH নন-কন্ডেন্সিং |
কম্পন |
| 10 ~ 500Hz, 2G 10min./1cycle, X, Y, Z অক্ষ বরাবর 60 মিনিটের জন্য সময়কাল; মাউন্টিং: IEC60068-2-6 মেনে চলা |
অপারেটিং উচ্চতা |
| 2000 মিটার |
ওভার ভোল্টেজ ক্যাটাগরি |
| Ⅲ; EN61558, EN50178,EN60664-1, EN62477-1 অনুযায়ী; 2000 মিটার পর্যন্ত উচ্চতা |
নিরাপত্তা ও ইএমসি |
|
(নোট 4)
নিরাপত্তা মান
|
UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS14336-1 অনুমোদিত; |
ডিজাইন TUV BS EN/EN62368-1 এর উল্লেখ করুন
ভোল্টেজ প্রতিরোধ
|
| I/P-O/P:4KVAC |
ইনসুলেশন প্রতিরোধ |
| I/P-O/P:100M ওহম / 500VDC / 25℃/ 70% RH |
ইএমসি নির্গমন |
|
পরামিতি
|
স্ট্যান্ডার্ড |
পরীক্ষার স্তর /নোট |
পরিবাহিত |
| BS EN/EN61000-4-6 |
শ্রেণী B |
হারমোনিক কারেন্ট |
| BS EN/EN55032(CISPR32), CNS13438 |
শ্রেণী B |
হারমোনিক কারেন্ট |
| BS EN/EN61000-3-2 |
শ্রেণী A |
ভোল্টেজ ফ্লিকার |
| BS EN/EN61000-3-3 |
------- |
ইএমসি অনাক্রম্যতা |
|
BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3
|
পরামিতি |
| স্ট্যান্ডার্ড |
পরীক্ষার স্তর /নোট |
ইএসডি |
| BS EN/EN61000-4-2 |
লেভেল 3, 8KV এয়ার; লেভেল 2, 4KV যোগাযোগ, ক্রাইটেরিয়া A |
বিকিরিত সংবেদনশীলতা |
| BS EN/EN61000-4-3 |
লেভেল 3, ক্রাইটেরিয়া A |
চৌম্বক ক্ষেত্র |
| BS EN/EN61000-4-4 |
লেভেল 3, ক্রাইটেরিয়া A |
চৌম্বক ক্ষেত্র |
| BS EN/EN61000-4-5 |
লেভেল 4,2KV/L-N, ক্রাইটেরিয়া A |
পরিবাহিত |
| BS EN/EN61000-4-6 |
লেভেল 3, ক্রাইটেরিয়া A |
চৌম্বক ক্ষেত্র |
| BS EN/EN61000-4-8 |
লেভেল 4, ক্রাইটেরিয়া A |
ভোল্টেজ ডিপ এবং বাধা |
| BS EN/EN61000-4-11 |
＞95% ডিপ 0.5 সময়কাল, 30% ডিপ 25 সময়কাল, |
＞95% বাধা 250 সময়কাল
অন্যান্য
|
|
এমটিবিএফ
|
3724.3K ঘন্টা মিনিট। টেলকর্ডিয়া SR-332 (বেলকোর); 1166.1K ঘন্টা মিনিট। MIL-HDBK-217F (25℃) |
মাত্রা |
| 17.5*90*54.5মিমি (W*H*D) |
প্যাকিং |
| 78g;160pcs/13.5Kg/1.14CUFT |
