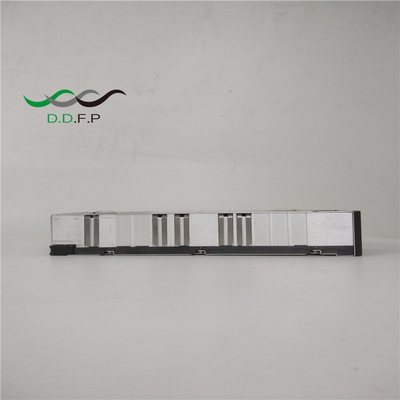

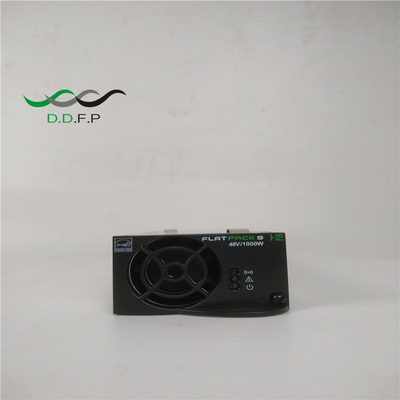

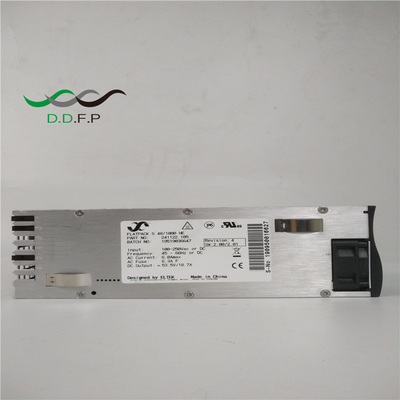

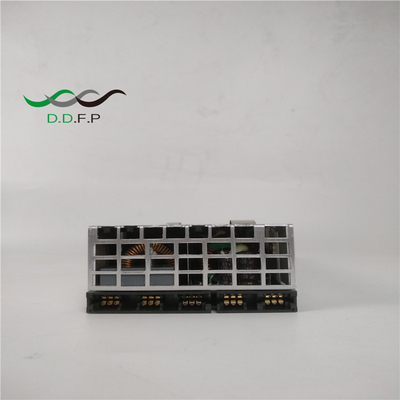

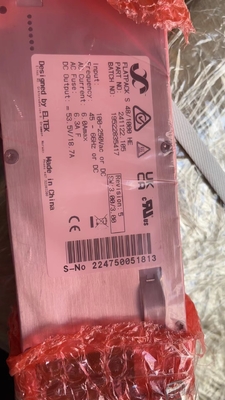

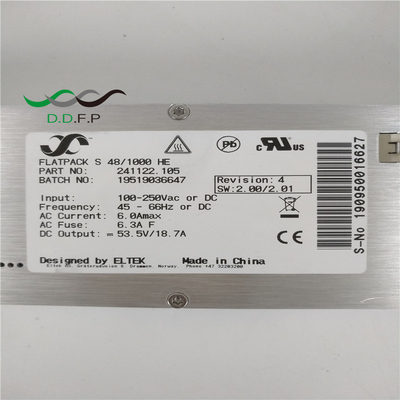

Eltek Flatpack S 48/1000 HE 48V 1000W রেক্টিফায়ার মডিউল (P/N: 241122.105) CTOS0301.XXX এর জন্য
ফ্ল্যাটপ্যাক এস রেক্টিফায়ারগুলি টেলিকম স্পেসিফিকেশন, উচ্চ দক্ষতা, আউটপুট সুরক্ষা অন্তর্ভুক্ত করে
এবং একটি ছোট, 217 মিমি গভীর বাক্সে উচ্চ ক্ষমতা। 1U উচ্চ, 2 বা 3 rectifier অবস্থান পাওয়ার র্যাক ব্যবহৃত
স্মার্টপ্যাক এস কন্ট্রোলার এবং ব্যাটারি এবং লোড বিতরণ সহ, ফ্ল্যাটপ্যাক এস রেক্টিফায়ারগুলি 2 থেকে 5.4kW পর্যন্ত কভার করে
সর্বনিম্ন স্থান ব্যবহার করে অ্যাপ্লিকেশন, 6 লিটারের কম এবং কম তাপ অপসারণ
বৃহত্তর ক্ষমতা জন্য একটি 2U সিস্টেম 9kW ক্ষমতা সঙ্গে উপলব্ধ
প্রয়োগঃ
টেলিকম ∙ মোবাইল / ওয়্যারলেস
· রেডিও বেস স্টেশন / সেল
সাইট
· এলটিই / ৪জি / উইম্যাক্স
· ডিস্ট্রিবিউটেড অ্যান্টেনা
সিস্টেম
· মাইক্রোওয়েভ
· ব্রডব্যান্ড
টেলিকম - ফিক্সড
· টেলিফোন সার্ভার /
সুইচ
· ফাইবার অপটিক্স / এফটিটিএক্স
· মাইক্রোওয়েভ
· ক্যাবল
· ব্রডব্যান্ড
প্যারামিটারঃ
| মডেল |
|
|
| পার্ট নম্বর |
241122.105 |
241122.125 |
| ইনপুট DATA |
| ভোল্টেজ (নামমাত্র) |
১৮৫-২৫০ ভিএসি / ১৮৫-২৫০ ভিডিসি ১) ১৯৫-২৭৭ ভিএসি / ১৯৫-২৫০ ভিডিসি ১) |
| ভোল্টেজ (অপারেটিং রেঞ্জ) |
85 - 300 VAC / 85 - 250 VDC 1) 85 - 305 VAC / 85 - 250 VDC 1) |
| বর্তমান (সর্বোচ্চ) @ নামমাত্র ইনপুট, পূর্ণ লোড |
5.9 এআরএমএস |
9.9 এআরএমএস |
| ঘনত্ব |
45 - 66 Hz / 15 - 18.5 Hz2) / 0 Hz1) 45 - 66 Hz / 0 Hz1) |
| পাওয়ার ফ্যাক্টর |
> ০.৯৯ ৫০% লোড বা তার বেশি |
| সুরক্ষা |
L & N, Varistor মধ্যে ফিউজ, ইনপুট ভোল্টেজ অপারেটিং পরিসীমা বাইরে যখন বন্ধ |
| আউটপুট DATA |
| ভোল্টেজ (ডিফল্ট) |
53.5 ভিডিসি |
| ভোল্টেজ (নিয়ন্ত্রিত পরিসীমা) |
43.5 - 57.6 ভিডিসি |
| পাওয়ার (সর্বোচ্চ) @ নামমাত্র ইনপুট |
১০০০ ওয়াট |
১৮০০ ওয়াট |
| পাওয়ার @ 85 ভ্যাক |
৪২০ ওয়াট |
৭০০ ডব্লিউ২) |
| বর্তমান (সর্বোচ্চ) @ নামমাত্র ইনপুট |
20.9 A (@VOUT < 48VDC) 37.5 A (@VOUT < 48VDC) |
| হোল্ড আপ সময়, সর্বোচ্চ আউটপুট ক্ষমতা |
> 20ms; আউটপুট ভোল্টেজ > 41 VDC > 10ms; আউটপুট ভোল্টেজ > 42 VDC |
| বর্তমান ভাগ (10 - 100% লোড) |
১০ থেকে ১০০% লোডের মধ্যে সর্বোচ্চ বর্তমানের ±৫% |
| স্ট্যাটিক ভোল্টেজ নিয়ন্ত্রন (10 - 100% লোড) |
±0.5% |
| ডায়নামিক ভোল্টেজ নিয়ন্ত্রণ |
১০-৯০% বা ৯০-১০% লোড ভেরিয়েশনের জন্য ±৫.০%, রেগুলেশন সময় < ৫০ মিমি |
| রিপল |
< ১৫০ এমভিপিপি, ৩০ মেগাহার্টজ ব্যান্ডউইথ |
| সুরক্ষা |
ORing FET, শর্ট সার্কিট প্রুফ, উচ্চ তাপমাত্রা সুরক্ষা, ওভার ভোল্টেজ বন্ধ |
| অন্যান্য স্পেসিফিকেশন |
| কার্যকারিতা |
95.৫% |
৯৬% |
| বিচ্ছিন্নতা |
4.0 kVDC - ইনপুট থেকে আউটপুট, 2.5 kVDC - ইনপুট থেকে গ্রাউন্ড, 710 VDC - আউটপুট থেকে গ্রাউন্ড |
5.0 kVDC - ইনপুট থেকে আউটপুট, 2.5 kVDC - ইনপুট থেকে গ্রাউন্ড, 710 VDC - আউটপুট থেকে গ্রাউন্ড |
| এলার্মঃ লাল এলইডি |
নিম্ন / উচ্চ ইনপুট ভোল্টেজ বন্ধ, উচ্চ / নিম্ন তাপমাত্রা বন্ধ, সংশোধনকারী
ব্যর্থতা, ওভারভোল্টেজ আউটপুট বন্ধ, ফ্যান ব্যর্থতা, নিম্ন আউটপুট ভোল্টেজ বিপদাশঙ্কা, CAN
বাস ব্যর্থতা
|
| সতর্কতাঃ হলুদ এলইডি |
পাওয়ার ডি-রেট মোডে সংশোধনকারী, রিমোট আউটপুট বর্তমান সীমা সক্রিয়, ইনপুট ভোল্টেজ পরিসীমা বাইরে, ওভারভোল্টেজ এ ঝলকানি, নিয়ামক সঙ্গে CAN যোগাযোগের ক্ষতি |
| স্বাভাবিক কাজঃ সবুজ এলইডি |
|
| MTBF (Telcordia SR-332 Iss.I পদ্ধতি III (a)) |
>315 000 (@ Tambient: 25 °C) >300 000 (@ Tambient: 25 °C) |
| অপারেটিং তাপমাত্রা (5-95% RH n.second. hum) |
-৪০ থেকে +৮৫ ডিগ্রি সেলসিয়াস [-৪০ থেকে +১৮৫ ডিগ্রি ফারেনহাইট] -৪০ থেকে +৮৫ ডিগ্রি সেলসিয়াস [-৪০ থেকে +১৮৫ ডিগ্রি ফারেনহাইট] |
| সর্বাধিক আউটপুট পাওয়ার ডি-রেট টেম্প / থেকে বেশি |
45°C [113°F] / 600W @ 85°C [185°F] 55°C [113°F] / 1000W @ 85°C [185°F] |
| সংরক্ষণের তাপমাত্রা |
-40 থেকে +85°C (-40 থেকে +185°F), আর্দ্রতা 0 - 99% RH অ-কন্ডেনসিং |
| উচ্চতা |
২০০০ মিটার (৬৫০০ ফুট) ৪০০০ মিটার (১৩০০০ ফুট) |
| মাত্রা [WxHxD] / ওজন |
72 x 41.5 x 217 মিমি (2.83 x 1.63 x 8.54 ′′) / < 850 গ্রাম (1.9 পাউন্ড) |
| ডিজাইন স্ট্যান্ডার্ড |
| বৈদ্যুতিক নিরাপত্তা |
EN 62368- 1:2020+A11:2020আইইসি ৬২৩৬৮-১ঃ2018, ইউএল ৬২৩৬৮- ১ঃ২০১৯ আইইসি ৬০৯৫০- ১ঃ2013 |
|
ই এম সি
|
EN 61000-6-1:2019-৬-২:2019, - ৬-৩-২০০৭ + এ১ঃ2011- ৬-৪:2019
IEC 61000-6-5:2015+Cor1:2017, EN 50121 -4:2016/A1:2019, -5:2017/A1:2019
ETSI EN 300 386 ভোল্ট2. 1. 1, FCC CFR47 অংশ 15B:2020 (অংশ)
|
| সামুদ্রিক |
DNVGL-CG-03393) |
|
পরিবেশ
|
ETSI EN 300 019: ২-১ (ক্লাস ১.২) & ২-২ (ক্লাস ২.৩)
আইইসি ৬২০৪০-৫-৩ঃ২০১৬ ধারা ৪ অনুযায়ী স্বাভাবিক অপারেটিং শর্তাবলী।2অন্যান্য অপারেটিং
আইইসি ৬২০৪০-৫-৩ঃ২০১৬-এর ধারা ৪ অনুযায়ী শর্তাবলী।3, পরামর্শ দেওয়া উচিত
EU 2015/863 (RoHS), 2012/19/EU (WEEE), আইইসি 63000:2018
|
* Flatpack S 1U 2R সহ উপলব্ধ *
সমাধান
কার্বন-নিরপেক্ষ টেলিযোগাযোগের লক্ষ্যমাত্রার জন্য, আমরা সাইট টেকসইতা মূল্যায়ন, এআই-অপ্টিমাইজড শক্তি পরিকল্পনা, সৌর-চালিত প্রযুক্তিগত হাব এবং পুনর্ব্যবহারযোগ্য অবকাঠামোর জন্য মডুলার রক্ষণাবেক্ষণ সরবরাহ করি।আমাদের বিশ্বব্যাপী অংশীদার নেটওয়ার্কে সবুজ প্রযুক্তির অগ্রগামীরা অন্তর্ভুক্ত রয়েছে.
প্রায়শই জিজ্ঞাসিত প্রশ্ন:
1প্রশ্নঃ আপনার মান নিয়ন্ত্রণের প্রোটোকল কি?
উত্তরঃ আমাদের গুণমান নিশ্চিতকরণ কাঠামোর মধ্যে তিনটি স্তরের পরীক্ষা অন্তর্ভুক্ত রয়েছেঃ সিমুলেটেড অপারেশনাল দৃশ্যকল্প, লোড/ফুল লোড স্ট্রেস টেস্ট এবং বর্তমান শেয়ারিং বিশ্লেষণ।প্রতিটি পণ্য শিল্পের মান মেনে চলার জন্য প্রেরণের আগে 100% কার্যকরী যাচাইকরণের মধ্য দিয়ে যায়.
2.Q: MOQ (ন্যূনতম অর্ডার পরিমাণ) কি?
উত্তরঃ আমরা কোনও এমওকিউ নীতি পরিচালনা করি না। একক ইউনিট অর্ডারগুলি পূরণ করা হয়, যদিও দাম এবং সীসা সময়গুলি পরিমাণের উপর নির্ভর করে পরিবর্তিত হতে পারে। বাল্ক অর্ডারগুলি স্তরযুক্ত মূল্য কাঠামো থেকে উপকৃত হয়।
3প্রশ্ন: গ্যারান্টি সময়কাল কত?
উত্তরঃ আমাদের পণ্যগুলির মধ্যে 12 মাসের ব্যাপক ওয়ারেন্টি রয়েছে যা উত্পাদন ত্রুটিগুলিকে কভার করে।
4প্রশ্ন: ত্রুটিযুক্ত পণ্যগুলি কীভাবে পরিচালনা করা হয়?
উত্তরঃ গ্যারান্টি সময়ের মধ্যে, আমরা ত্রুটিযুক্ত আইটেমগুলির জন্য বিনামূল্যে রিটার্ন শিপিং সরবরাহ করি। প্রতিস্থাপন ইউনিটগুলি অগ্রাধিকার সরবরাহ চ্যানেলগুলির মাধ্যমে ত্বরান্বিত করা হয়।
