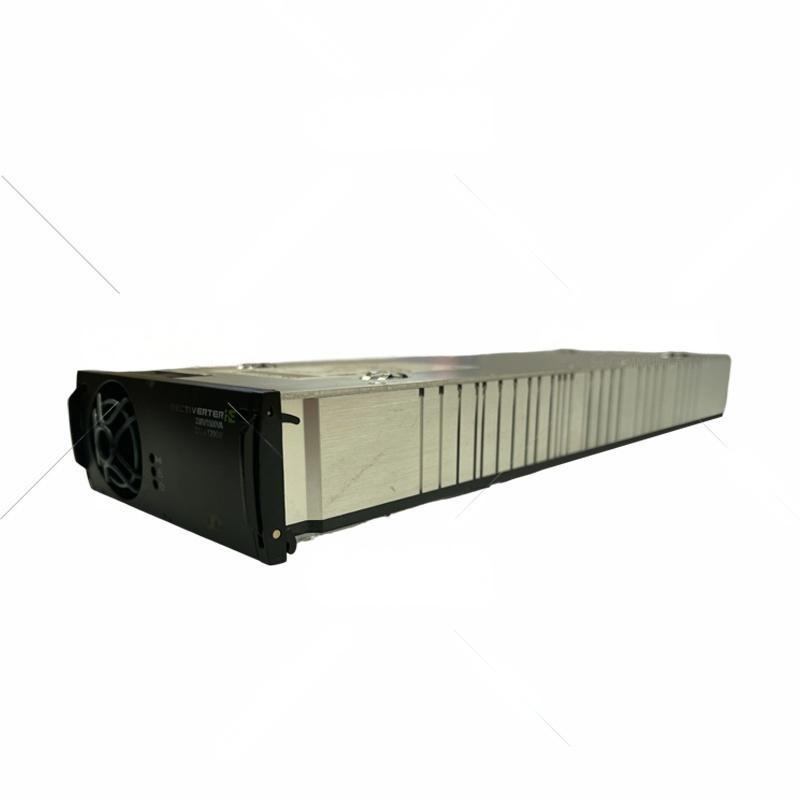

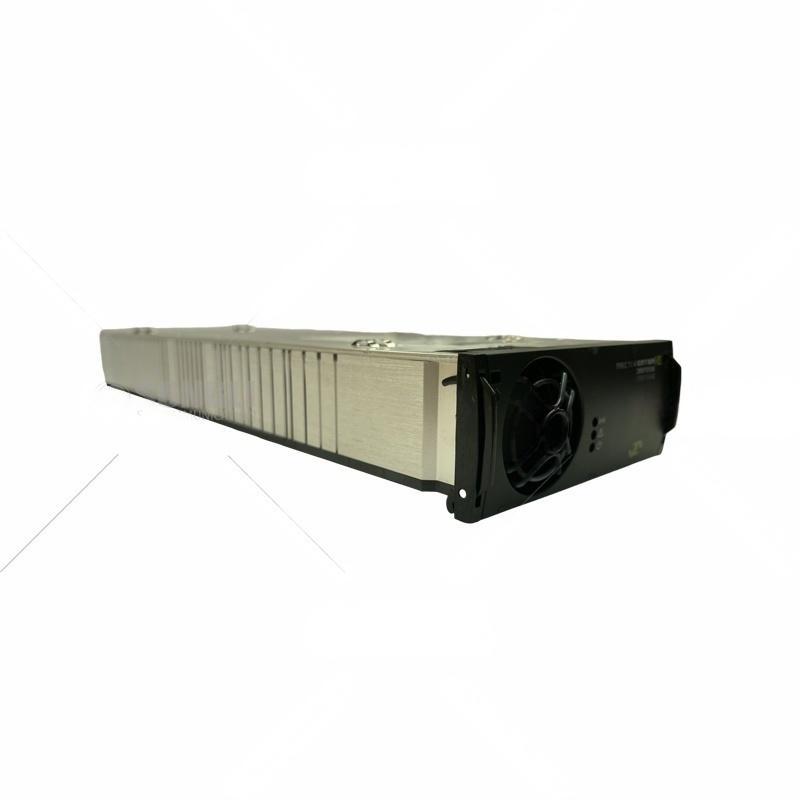

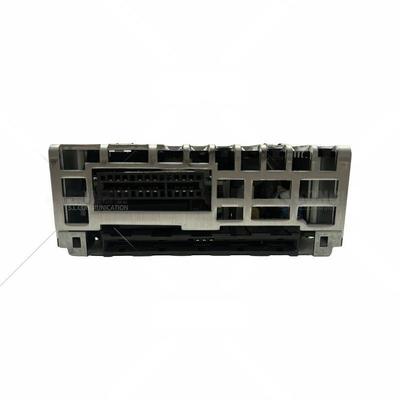

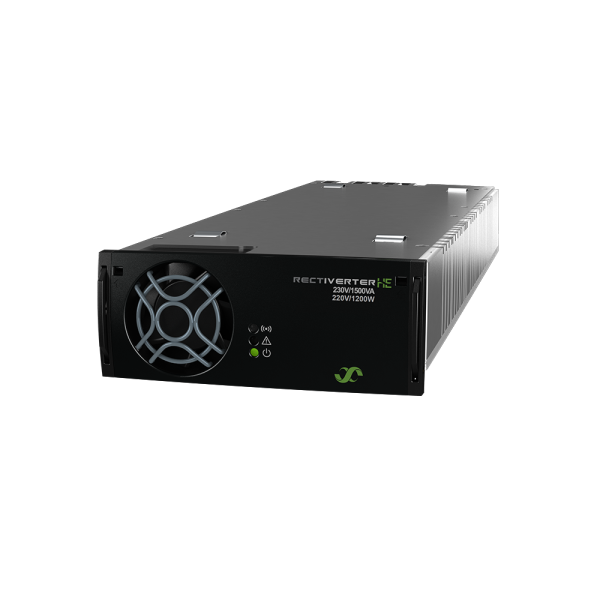

এলটেক রেকটিভার্টার ফ্ল্যাটপ্যাক২ ২২০V ২৩0/১৫০০ ২২০/০ P/N.:241123.142

মডেল / অর্ডার তথ্য ২৩০/৫০০ ২৩০/৫০০ ২৩০/৫০০ 115/750 115/750 115/750

২২০/১২০০ 220/150 ২২০/০ 220/600 ২২০/৭৫ ২২০/০

অংশ সংখ্যা 241123.140 241123.141 241123.142 241123.140L 241123.১৪১এল 241123.142L

এসি আউটপুট ডেটা

ভোল্টেজ (ডিফল্ট) / (নিয়মিত) পরিসীমা) ২৩০ ভোল্ট_এসি  / ২০০ - 240 V_এসি ১১৫ ভোল্ট_এসি / ১০০-১২৭ ভোল্ট_এসি

ফ্রিকোয়েন্সি (ডিফল্ট ইনভার্টার মোড) 50 হার্টজ (অনুমোদনযোগ্য) 60হার্টজ (অনুমোদনযোগ্য)

ফ্রিকোয়েন্সি (সেটযোগ্য) ইনভার্টার মোড) 50Hz, 60Hz অথবা সর্বশেষ সিঙ্ক্রোনাইজ করা 50/60Hz (অ্যাডাপ্টিভ), ৯৪-১০৬ হার্জ^৬)

সর্বাধিক শক্তি (অবিচ্ছিন্ন / ওভারলোড) (<১৫ সেকেন্ড) ) 1200 W (1500 VA) / 2000 ভিএ ৬০০ ওয়াট (৭৫০ ভিএ) /১০০০ ভিএ

লোড ভাগাভাগি ±৫%এরসক্রিয় ক্ষমতা ১০ থেকে ১০০% লোড

সর্বাধিক বর্তমান (ধারাবাহিক / অতিরিক্ত লোড) (<১৫ সেকেন্ড) ) 6.5 এ_{আরএমএস} / আট.7 এ_{আরএমএস}

বর্তমান (সর্বোচ্চ) দ্রুত ভ্রমণ (২০ মিমি) ৩২ এ (৬ x নামমাত্র)

টিএইচডি < ১.৫% প্রতিরোধের সময়ে লোড

সুরক্ষা এল এ ফিউজ, হট প্লাগযোগ্য, ভারিস্টর

ডিসি আউটপুট ডেটা

ভোল্টেজ (ডিফল্ট) / (নিয়মিত) পরিসীমা) ২৪৫ ভোল্ট_ডিসি / ১৯৪ - ২৯০ V_ডিসি

পাওয়ার (সর্বোচ্চ) @নামমাত্র ইনপুট) 1200 ডব্লিউ ^১) 150 ডব্লিউ 0 ডব্লিউ ^২) 600 ডব্লিউ ^১) 75 ডব্লিউ ০ ওয়াট ^২)

বর্তমান (সর্বোচ্চ @V)_আউট ≤ 216 V_ডিসি) 5.56 এ ^১) 0.69 এ - 2.78 এ ^১) 0.34 এ -

অপেক্ষা করার সময়, সর্বোচ্চ আউটপুট পাওয়ার >10ms; V_আউট > ১৯০ ভোল্ট_ডিসি (শুধুমাত্র রেক্টিফায়ারে) মোড)

বর্তমান ভাগ (10 - ১০০% লোড) ±৫%এরসর্বাধিক বর্তমান ১০ থেকে ১০০% লোড

স্ট্যাটিক ভোল্টেজ নিয়ন্ত্রণ (10 - ১০০% লোড) ±0.5%

গতিশীল ভোল্টেজ নিয়ন্ত্রন ১০-৯০% এর জন্য ±৫.০%অথবা৯০-১০% লোড ভেরিয়েশন, নিয়ন্ত্রনসময়< ৫০ সেকেন্ড

রিপল < ১ ভোল্ট_পিপি , ৩০ মেগাহার্টজ ব্যান্ডউইথ

সুরক্ষা শর্ট সার্কিট প্রুফ, ওভার ভোল্টেজ বন্ধ, বিপরীত মেরুতা এবং ফিউজ

ইনপুট DATA

এসি প্রধান ইনপুট ভোল্টেজ (ব্যাপার / এলভি সংযোগ বিচ্ছিন্ন করুন) ১৮৫-২৭৫ ভোল্ট_এসি / 170 V_এসি ৯৫-১৪০ ভোল্ট_এসি / ৮৫ V_এসি

এসি বর্তমান (সর্বোচ্চ) 11.5 এ_{আরএমএস} 9.1 এ_{আরএমএস} ^৩) 8.2 এ_{আরএমএস} ^৩) 11.3 এ_{আরএমএস} 10.1 এ_{আরএমএস} ^৩) 9.২ এ_{আরএমএস} ^৩)

ফ্রিকোয়েন্সি (ডিফল্টঃ অনুবাদ পরিসীমা) ৪৭-৫৩ ৫৭-৬৩ হার্টজ ৪৭-৫৩ এবং ৫৭-৬৩ হার্টজ

ফ্রিকোয়েন্সি (নির্ধারণযোগ্যঃ অনুবাদ পরিসীমা) ৪৭-৫৩ হার্জ, ৫৭-৬৩হার্টজঅথবা দুটোই (অনুমোদনযোগ্য)

পাওয়ার ফ্যাক্টর / টিএইচডি > ০.৯৯ ৫০% লোড বা তার বেশি / < ৩.৫%

এসি ইনপুট সুরক্ষা এল এবং এফসিতে ফিউজএন,গরম প্লাগযোগ্য, ভারিস্টর

ডিসি ভোল্টেজ নামমাত্র / প্রসারিত পরিসীমা^৪) ২০৪-২৯০ ভোল্ট_ডিসি / ১৮০ - ২০৪ V_ডিসি

ডিসি বর্তমান (সর্বোচ্চ) 6.67 এ / 9 এ সময় অতিরিক্ত লোড (১৫) 3.২ এ / ৪.৫ এ অতিরিক্ত লোডের সময় (১৫)

অন্যান্য স্পেসিফিকেশন

কার্যকারিতা >96% (প্রধান মোড (এসি/এসি এবং এসি/ডিসি)), >94% (ইনভার্টার মোড) (ডিসি/এসি)

বিচ্ছিন্নতা 3.85 কেভি_ডিসি - এসি_{ইন/আউট} থেকে পিই, 3.55 কেভি_ডিসি - এসি_{ইন/আউট} থেকে ডিসি, 4.25 কেভি_ডিসি - এসি_{ইন/আউট} থেকে CAN/SYNC, 2.2 কেভি_ডিসি- DC থেকে PE, 3.5 kV_ডিসি - ডিসি থেকে CAN/SYNC

এলার্ম: লাল এলইডি নিম্ন এবং উচ্চ নেটওয়ার্ক ইনপুট ভোল্টেজ বন্ধ, উচ্চ এবং নিম্ন তাপমাত্রা বন্ধ, Rectivertor ব্যর্থতা, এলার্ম রিলে [NO সর্বোচ্চ 75 V]_ডিসি / 100 mA] আউটপুট উপর ওভারভোল্টেজ বন্ধ, ফ্যান ব্যর্থতা, নিম্ন আউটপুট ভোল্টেজ বিপদাশঙ্কা, CAN বাস ব্যর্থতা, সিঙ্ক বাস(এসি আউটপুটঅথবাডিসি আউটপুট অ্যালার্ম) হারিয়ে গেছে এবং Sync ব্যর্থ

সতর্কতা: হলুদ এলইডি ডিসি বা এসি পোর্টে পাওয়ার ডি-রেট মোডে বা পাওয়ার বা বর্তমান সীমা মোডে রিভার্টার, রিমোট আউটপুট বর্তমান সীমা সক্রিয়, ক্ষতিএরক্যান যোগাযোগ নিয়ন্ত্রক

স্বাভাবিক অপারেশনঃ সবুজ এলইডি এসি আউটপুট এবং/অথবা ডিসি আউটপুট এবং ঠিক আছে

অপারেটিং তাপমাত্রা -40 থেকে +75°C (-40 থেকে +167°F), আর্দ্রতা 5 - 95% RH ঘনীভবনহীন

তাপমাত্রা হ্রাস 55°C (131°F) 1200W থেকে 480W @ 75°C (167°F) প্রতিটি, এসি এবং ডিসি, আউটপুটগুলির জন্য(মোট শক্তি 2000W থেকে ৮০০ ওয়াট)

সংরক্ষণ তাপমাত্রা -40 থেকে +85°C (-40 থেকে +185°F), আর্দ্রতা 0 - 99%RH ঘনীভবনহীন

মাত্রা[WxHxD] / ওজন 109 x 41.5 x 327 মিমি (4.25 x 1.69 x 13 ¢) / 1.95 কেজি (4.3 পাউন্ড)

ডিজাইন স্ট্যান্ডার্ড

বৈদ্যুতিক নিরাপত্তা EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, আইইসি/এন 62040-1:2008+A1:2013 UL 60950-1:2014ইউএল১৭৭৮ঃ2014, CSA C22.2 নং। 107.3-14

EN 61000-6-1:2019-৬-২:2019, - ৬-৩-২০০৭ + এ১ঃ2011- ৬-৪:2019আইইসি ৬১০০০-৬-৫:2015

ই এম সি EN 62040-2:2006 (C1 নির্গমন, C2/C3 অনাক্রম্যতা), FCC CFR 47 পার্ট 15 EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017+A1:2019^৫)

EU 2015/863 (RoHS) & 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (Class 1.2) & 2-2 (Class 2.3)

পরিবেশ স্বাভাবিক অপারেটিং শর্তযেমনআইইসি ৬২০৪০-৫-৩ঃ২০১৬ ধারা ৪ অনুযায়ী।2. অন্যান্য অপারেটিং শর্তযেমনআইইসি ৬২০৪০-৫-৩ঃ২০১৬ ধারা ৪ অনুযায়ী।3, হতে হবে উপদেশ

১)এসি লোড অগ্রাধিকার আছে। সর্বাধিক উপলব্ধ ডিসি আউটপুট শক্তি এবং বর্তমান হয় নির্ভরশীল উপর ৩)যদিডিসি পোর্ট ওভারলোড করা হয় 194V নিচে ভোল্টেজ টেনে ইনপুট বর্তমান বৃদ্ধি হতে পারেউপরেএই স্তরে। তাত্ক্ষণিক এসি লোড এবং এসি ইনপুট ভোল্টেজ; অর্থাৎ সর্বোচ্চ 800W/7.4Aএটপূর্ণ এসি পাওয়ার এবং নামমাত্র 4) হ্রাস কর্মক্ষমতা - কোন অতিরিক্ত লোড সমর্থন, এবং 200 - 240 VAC আউটপুট জন্যটিএইচডিবৃদ্ধি হবে এবং সর্বোচ্চ ইনপুট জন্য ২৩০ ভিসি। আউটপুট পাওয়ার ডি-রেট (২৩০ ভিএসি @ ১৮০ ভিডিসির জন্য ৯৭০ ডাব্লু পর্যন্ত) ৫) ৪ কেভি বহিরাগত প্রবাহের প্রবাহের প্রয়োজনীয়তা পূরণ করতে

২)ডিসি বন্দর অবশ্যই এখনো হতে বিবেচনা করা দুই দিকের বন্দর; ভোল্টেজ উপস্থাপন করবে যদি নেটওয়ার্ক চালিত সুরক্ষা প্রয়োজন এসি পোর্ট 6) প্রয়োজনএফ ডব্লিউসংস্করণ ≥ 1.১০/১10
